СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ (для моделей без системы классификации пассажиров) ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ СИСТЕМУ ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

    Tip:

    Контрольная лампа ремня безопасности на щитке приборов используется как для сиденья водителя, так и для сиденья переднего пассажира.

    1. для моделей с зуммером, регулируемым законом

      1. Установите замок зажигания в положение ON (ВКЛ.).

      2. Убедитесь, что при непристегнутом ремне безопасности водителя в течение 6 секунд мигает контрольная лампа предупреждения о непристегнутом ремне безопасности водителя на щитке приборов.

        Убедитесь, что контрольная лампа ремня безопасности на щитке приборов прекращает мигать и начинает светиться непрерывно.

      3. Поднимите автомобиль с помощью подъемника с раздвижными подхватами.

        Нажмите здесьЩелкните по следующей ссылке

      4. Запустите двигатель.

      5. Проверьте состояние контрольной лампы ремня безопасности на щитке приборов при следующих условиях:

        1. Шаг 1:

          Когда ремень безопасности водителя не пристегнут, рычаг переключения передач находится в любом положении, кроме P, и стояночный тормоз отпущен, убедитесь, что контрольная лампа ремня безопасности на щитке приборов мигает.

        2. Шаг 2:

          Когда ремень безопасности водителя не пристегнут, и автомобиль движется со скоростью примерно 20 км/час (12 миль в час) или выше, убедитесь, что контрольная лампа ремня безопасности на щитке приборов мигает.

          Убедитесь, что через 2 минуты контрольная лампа ремня безопасности на щитке приборов прекращает мигать и горит постоянно.

        3. Шаг 3:

          Начиная с шага 1, при мигающей контрольной лампе ремня безопасности на щитке приборов, когда рычаг переключения передач перемещается в положение P, убедитесь, что контрольная лампа ремня безопасности на щитке приборов прекращает мигать и светится постоянно.

        4. Шаг 4:

          Начиная с шага 1, при мигающей контрольной лампе ремня безопасности на щитке приборов, когда включается стояночный тормоз, убедитесь, что контрольная лампа ремня безопасности на щитке приборов прекращает мигать и светится постоянно.

        5. Шаг 5:

          Начиная с шага 1, при мигающей контрольной лампе ремня безопасности на щитке приборов, когда ремень безопасности водителя пристегивается, убедитесь, что контрольная лампа ремня безопасности на щитке приборов гаснет.

    2. для моделей без зуммера, регулируемого законом

      1. Установите замок зажигания в положение ON (ВКЛ.).

      2. Убедитесь, что при непристегнутом ремне безопасности водителя горит сигнализатор предупреждения о непристегнутом ремне безопасности водителя на щитке приборов.

      3. Поднимите автомобиль с помощью подъемника с раздвижными подхватами.

        Нажмите здесьЩелкните по следующей ссылке

      4. Запустите двигатель.

      5. Убедитесь, что когда ремень безопасности водителя не пристегнут, стояночный тормоз выключен, и автомобиль движется со скоростью примерно 1,75 км/час (1 миля в час) или выше, сигнализатор ремня безопасности на щитке приборов в сборе мигает с интервалом 1,2 с.

      6. Убедитесь, что когда ремень безопасности водителя не пристегнут, и автомобиль движется со скоростью примерно 20 км/час (12 миль в час) или выше, контрольная лампа ремня безопасности на щитке приборов в сборе мигает с интервалом 1,2 с в течение 30 с.

        Убедитесь, что после этого сигнализатор ремня безопасности на щитке приборов в сборе начинает мигать с интервалом 0,4 с в течение 90 с, а затем горит постоянно.

      7. Убедитесь, что после пристегивания ремня безопасности водителя контрольная лампа ремня безопасности водителя на щитке приборов гаснет.

  2. ПРОВЕРЬТЕ СИСТЕМУ ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА (для моделей с функцией предупреждения о непристегнутом ремне безопасности переднего пассажира)

    Tip:

    Контрольная лампа ремня безопасности на щитке приборов используется как для сиденья водителя, так и для сиденья переднего пассажира.

    1. для моделей с зуммером, регулируемым законом

      1. Поместите на сиденье переднего пассажира груз массой 20 кг (44,0 фунтов).

        Note:

        Поместите на подушку сиденья груз таким образом, чтобы он вступал в контакт со спинкой сиденья.

      2. Пристегните ремень безопасности водителя.

      3. Установите замок зажигания в положение ON (ВКЛ.).

      4. Убедитесь, что когда сиденье переднего пассажира занято, но ремень безопасности переднего пассажира не пристегнут, контрольная лампа ремня безопасности на щитке приборов мигает в течение 6 секунд.

        Убедитесь, что контрольная лампа ремня безопасности на щитке приборов прекращает мигать и начинает светиться непрерывно.

      5. Поднимите автомобиль с помощью подъемника с раздвижными подхватами.

        Нажмите здесьЩелкните по следующей ссылке

      6. Запустите двигатель.

      7. Проверьте состояние контрольной лампы ремня безопасности на щитке приборов при следующих условиях:

        1. Шаг 1:

          Когда ремень безопасности переднего пассажира не пристегнут, рычаг переключения передач находится в любом положении, кроме P, и стояночный тормоз отпущен, убедитесь, что контрольная лампа ремня безопасности на щитке приборов мигает.

        2. Шаг 2:

          Когда ремень безопасности переднего пассажира не пристегнут, и автомобиль движется со скоростью примерно 20 км/час (12 миль в час) или выше, убедитесь, что контрольная лампа ремня безопасности на щитке приборов мигает.

          Убедитесь, что через 2 минуты контрольная лампа ремня безопасности на щитке приборов прекращает мигать и горит постоянно.

        3. Шаг 3:

          Начиная с шага 1, при мигающей контрольной лампе ремня безопасности на щитке приборов, когда рычаг переключения передач перемещается в положение P, убедитесь, что контрольная лампа ремня безопасности на щитке приборов прекращает мигать и светится постоянно.

        4. Шаг 4:

          Начиная с шага 1, при мигающей контрольной лампе ремня безопасности на щитке приборов, когда включается стояночный тормоз, убедитесь, что контрольная лампа ремня безопасности на щитке приборов прекращает мигать и светится постоянно.

        5. Шаг 5:

          Начиная с шага 1, при мигающей контрольной лампе ремня безопасности на щитке приборов, когда ремень безопасности переднего пассажира не пристегнут, и на сиденье переднего пассажира присутствует груз, убедитесь, что контрольная лампа ремня безопасности на щитке приборов гаснет при удалении груза с сиденья переднего пассажира.

        6. Шаг 6:

          Начиная с шага 1, при мигающей контрольной лампе ремня безопасности на щитке приборов, когда ремень безопасности переднего пассажира пристегивается, убедитесь, что контрольная лампа ремня безопасности на щитке приборов гаснет.

    2. для моделей без зуммера, регулируемого законом

      1. Установите замок зажигания в положение ON (ВКЛ.).

      2. Поместите на сиденье переднего пассажира груз массой 20 кг (44,0 фунтов).

        Note:

        Поместите на подушку сиденья груз таким образом, чтобы он не вступал в контакт со спинкой сиденья.

      3. Пристегните ремень безопасности водителя.

      4. Убедитесь, что при непристегнутом ремне безопасности переднего пассажира горит сигнализатор предупреждения о непристегнутом ремне безопасности переднего пассажира на щитке приборов.

      5. Поднимите автомобиль с помощью подъемника с раздвижными подхватами.

        Нажмите здесьЩелкните по следующей ссылке

      6. Запустите двигатель.

      7. Убедитесь, что когда ремень безопасности переднего пассажира не пристегнут, стояночный тормоз выключен, и автомобиль движется со скоростью примерно 1,75 км/час (1 миля в час) или выше, сигнализатор ремня безопасности на щитке приборов в сборе мигает с интервалом 1,2 с.

      8. Убедитесь, что когда сиденье переднего пассажира занято, ремень безопасности переднего пассажира не пристегнут, и автомобиль движется со скоростью примерно 20 км/час (12 миль в час) или выше, контрольная лампа ремня безопасности на щитке приборов в сборе мигает с интервалом 1,2 с в течение 30 с.

        Убедитесь, что после этого сигнализатор ремня безопасности на щитке приборов в сборе начинает мигать с интервалом 0,4 с в течение 90 с, а затем горит постоянно.

      9. Убедитесь, что после пристегивания ремня безопасности переднего пассажира контрольная лампа ремня безопасности переднего пассажира на щитке приборов гаснет.

  3. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ РЕМНЕЙ БЕЗОПАСНОСТИ ЗАДНИХ СИДЕНИЙ (для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений)

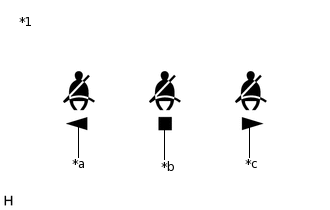

    1. B489643C03

      *1

      Контрольная лампа ремней безопасности задних сидений (сигнальная лампа в сборе)

      *a

      Левая сторона

      *b

      Центр

      *c

      Правая сторона

      Проверьте состояние контрольной лампы ремней безопасности задних сидений на блоке сигнальных ламп в сборе:

      1. Выключите зажигание.

      2. Откройте, а затем закройте любую заднюю дверь.

      3. Установите замок зажигания в положение ON (ВКЛ.).

      4. Когда ремень безопасности заднего сиденья не пристегнут, убедитесь, что горит контрольная лампа ремня безопасности заднего сиденья на блоке сигнальных ламп.

      5. Убедитесь, что спустя 30 с контрольная лампа ремней безопасности задних сидений на блоке сигнальных ламп в сборе выключается.

      6. Когда один из ремней безопасности задних сидений не пристегнут, убедитесь, что горит контрольная лампа ремня безопасности заднего сиденья на блоке сигнальных ламп.

  4. ПРОВЕРЬТЕ ЗУММЕР СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ

    Tip:

    Зуммер предупреждения о непристегнутом ремне безопасности допускает настройку. Убедитесь, что эта функция включена.

    Нажмите здесьЩелкните по следующей ссылке

    1. для зуммера предупреждения о непристегнутом ремне безопасности переднего пассажира (для моделей с зуммером, регулируемым законодательством):

      1. Поместите на сиденье переднего пассажира груз массой 20 кг (44,0 фунтов).

        Note:

        Поместите на подушку сиденья груз таким образом, чтобы он вступал в контакт со спинкой сиденья.

      2. После перевода выключателя питания в состояние ON (ВКЛ) в автомобиле с непристегнутым ремнем безопасности водителя подождите примерно 1,8 с и убедитесь, что зуммер предупреждения о непристегнутом ремне безопасности в щитке приборов в течение 6 с подает звуковые сигналы с интервалом 1,2 с.

      3. Поднимите автомобиль с помощью подъемника с раздвижными подхватами.

        Нажмите здесьЩелкните по следующей ссылке

      4. Запустите двигатель.

      5. Когда ремень безопасности водителя или переднего пассажира не пристегнут, и автомобиль движется со скоростью примерно 20 км/час (12 миль в час) или выше, убедитесь, что зуммер предупреждения о непристегнутом ремне безопасности в щитке приборов издает один звуковой сигнал.

      6. По истечении 24 секунд после звукового сигнала убедитесь, что зуммер предупреждения о непристегнутом ремне безопасности в щитке приборов в течение 6 секунды подает звуковой сигнал с интервалом 1,2 секунды.

      7. После того, как зуммер предупреждения о непристегнутом ремне безопасности в щитке приборов в течение 6 секунды подает звуковой сигнал с интервалом 1,2 секунды, убедитесь, что зуммер предупреждения о непристегнутом ремне безопасности в щитке приборов в течение 90 секунд подает звуковой сигнал с интервалом 0,4 секунды.

      8. Убедитесь, что через 96 секунды после начала подачи звукового сигнала с интервалом 1,2 секунды зуммер предупреждения о непристегнутом ремне безопасности в щитке приборов выключается.

      9. После выключения зуммера предупреждения о непристегнутом ремне безопасности на щитке приборов в сборе выключите зажигание, а затем запустите двигатель. Разгоните автомобиль до скорости около 20 км/час (12 миль в час) или выше и убедитесь, что, если ремень безопасности водителя или переднего пассажира не пристегнут, зуммер начинает звучать снова по указанному алгоритму.

      10. После выключения зуммера предупреждения о непристегнутом ремне безопасности на щитке приборов в сборе пристегните ремень безопасности водителя или переднего пассажира и совершите поездку на скорости примерно 20 км/ч (12 миль/ч) или более, после чего отстегните ремень безопасности водителя или переднего пассажира и убедитесь, что зуммер начинает звучать снова по указанному алгоритму.

    2. для зуммера предупреждения о непристегнутом ремне безопасности переднего пассажира (для моделей без зуммера, регулируемого законодательством):

      1. Поместите груз массой 20 кг (44,0 фунта) на сиденье переднего пассажира.*

        Note:

        Поместите на подушку сиденья груз таким образом, чтобы он вступал в контакт со спинкой сиденья.

      2. Поднимите автомобиль с помощью подъемника с раздвижными подхватами.

        Нажмите здесьЩелкните по следующей ссылке

      3. Запустите двигатель.

      4. Убедитесь, что когда ремень безопасности водителя или переднего пассажира* не пристегнут, и автомобиль движется со скоростью примерно 20 км/час (12 миль в час) или выше, зуммер предупреждения о непристегнутом ремне безопасности на щитке приборов в сборе срабатывает с интервалом 1,2 с в течение 30 с.

      5. После того, как зуммер предупреждения о непристегнутом ремне безопасности в щитке приборов в течение 30 секунды подает звуковой сигнал с интервалом 1,2 секунды, убедитесь, что зуммер предупреждения о непристегнутом ремне безопасности в щитке приборов в течение 90 секунд подает звуковой сигнал с интервалом 0,4 секунды.

      6. Убедитесь, что через 2 минуты после начала подачи звукового сигнала с интервалом 1,2 секунды зуммер предупреждения о непристегнутом ремне безопасности в щитке приборов выключается.

      7. После выключения зуммера предупреждения о непристегнутом ремне безопасности на щитке приборов в сборе выключите зажигание, а затем запустите двигатель. Разгоните автомобиль до скорости около 20 км/час (12 миль в час) или выше и убедитесь, что, если ремень безопасности водителя или переднего пассажира* не пристегнут, зуммер начинает звучать снова по указанному алгоритму.

      8. После выключения зуммера предупреждения о непристегнутом ремне безопасности на щитке приборов в сборе пристегните ремень безопасности водителя или переднего пассажира* и совершите поездку на скорости примерно 20 км/ч (12 миль/ч) или более, после чего отстегните ремень безопасности водителя или переднего пассажира* и убедитесь, что зуммер начинает звучать снова по указанному алгоритму.

        • *: для моделей с системой предупреждения о непристегнутом ремне безопасности переднего пассажира

    3. для зуммера предупреждения о непристегнутом ремне безопасности задних сидений*:

      1. Откройте, а затем закройте любую заднюю дверь.

      2. Поднимите автомобиль с помощью подъемника с раздвижными подхватами.

        Нажмите здесьЩелкните по следующей ссылке

      3. Пристегните ремень безопасности водителя.

      4. Запустите двигатель.

      5. Пристегните, а затем отстегните ремень безопасности заднего сиденья, выполните поездку со скоростью примерно 20 км/час (12 миль в час) или выше, и убедитесь, что зуммер предупреждения о непристегнутом ремне безопасности в щитке приборов в сборе издает один звуковой сигнал.

      6. После однократного срабатывания зуммера предупреждения о непристегнутом ремне безопасности убедитесь, что в дальнейшем он срабатывает с интервалом 1,2 с в течение 6 с.

      7. После того, как зуммер предупреждения о непристегнутом ремне безопасности в щитке приборов в течение 6 секунды подает звуковой сигнал с интервалом 1,2 секунды, убедитесь, что зуммер предупреждения о непристегнутом ремне безопасности в щитке приборов в течение 30 секунд подает звуковой сигнал с интервалом 0,4 секунды.

      8. Убедитесь, что через 36 секунд после начала подачи звукового сигнала с интервалом 1,2 секунды зуммер предупреждения о непристегнутом ремне безопасности в щитке приборов выключается.

      9. После выключения зуммера предупреждения о непристегнутом ремне безопасности на щитке приборов в сборе выключите зажигание, откройте и закройте любую заднюю дверь, а затем запустите двигатель. Пристегните, а затем отстегните ремень безопасности заднего сиденья, выполните поездку со скоростью примерно 20 км/час (12 миль в час) или выше, и убедитесь, что зуммер предупреждения о непристегнутом ремне безопасности срабатывает по указанному алгоритму.

      10. После выключения зуммера предупреждения о непристегнутом ремне безопасности на щитке приборов в сборе пристегните ремень безопасности заднего сиденья и совершите поездку на скорости примерно 20 км/ч (12 миль/ч) или более, после чего отстегните ремень безопасности заднего сиденья и убедитесь, что зуммер срабатывает снова по указанному алгоритму.

        • *: Для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений
