СТУПИЦА ПЕРЕДНЕГО КОЛЕСА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки ступицы переднего колеса в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

Регулирование углов установки передних колес

Выполните настройку параметров системы и калибровку "нуля" датчика замедления.

  • Система VSC выключена или не работает

  • Коды DTC выводятся

  • Горит контрольная лампа скольжения SLIP

  • Контрольная лампа ABS горит

Click here
Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

    Нажмите здесьClick here

  2. ОТВЕРНИТЕ ГАЙКУ ВАЛА ПЕРЕДНЕЙ ПОЛУОСИ

    Нажмите здесьClick here

  3. СНИМИТЕ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

    1. C369722

      Выверните болт и отсоедините передний датчик частоты вращения и передний гибкий шланг от переднего амортизатора.

      Note:

      Обязательно полностью отсоедините передний датчик частоты вращения и передний гибкий шланг от переднего амортизатора в сборе.

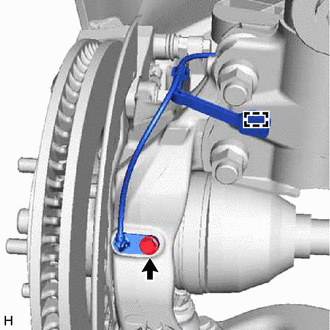

    2. C369723

      Выверните болт, расцепите зажим и отсоедините передний датчик частоты вращения от переднего амортизатора в сборе и поворотного кулака.

      Note:

      • Не допускайте попадания на наконечник датчика посторонних частиц.

      • Будьте осторожны, чтобы не повредить передний датчик частоты вращения.

      • Каждый раз при снятии переднего датчика частоты вращения очищайте установочное отверстие датчика и поверхности контакта.

  4. СНИМИТЕ ТЯГУ В СБОРЕ

    Нажмите здесьClick hereClick here

  5. СНИМИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    Нажмите здесьClick here

  6. СНИМИТЕ ПЕРЕДНИЙ ДИСК

    для моделей с передним дисковым тормозом 16 дюймов: Нажмите здесьClick here

    для моделей с передним дисковым тормозом 17 дюймов: Нажмите здесьClick here

  7. ОТСОЕДИНИТЕ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

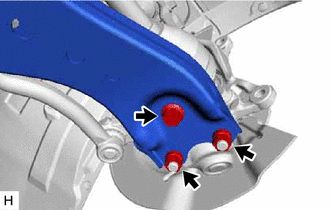

    1. C369724

      Выверните болт, отверните 2 гайки и снимите нижний рычаг передней подвески № 1 с нижнего переднего шарового шарнира в сборе.

  8. ОТСОЕДИНИТЕ ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ

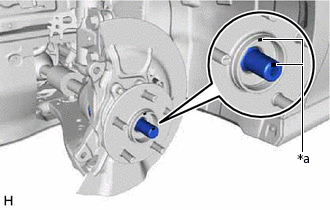

    1. C369725C01

      *a

      Метка

      Нанесите метки на передний приводной вал в сборе и ступицу переднего колеса в сборе.

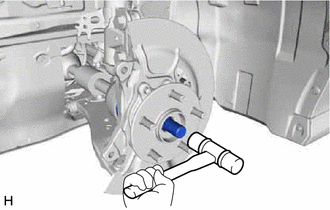

    2. C369726

      С помощью пластмассового молотка отделите передний приводной вал в сборе от передней полуоси в сборе.

      Note:

      • Старайтесь не повредить чехол наружного шарнира переднего приводного вала.

      • Не выдвигайте переднюю полуось в сборе к наружной части автомобиля дальше, чем это необходимо.

      Tip:

      Если отсоединение переднего приводного вала в сборе от передней полуоси затруднено, подбейте конец переднего приводного вала в сборе с помощью латунного стержня и молотка.

  9. СНИМИТЕ ПЕРЕДНЮЮ ПОЛУОСЬ В СБОРЕ

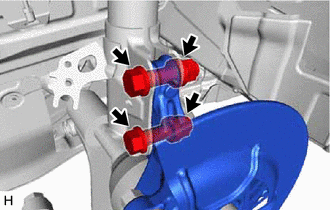

    1. C369727

      Выверните 2 болта, отверните 2 гайки и снимите переднюю полуось в сборе с переднего амортизатора в сборе.

      Note:

      При отворачивании гаек удерживайте болты, не давая им вращаться.

  10. СНИМИТЕ СТУПИЦУ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

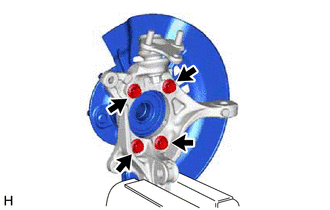

    1. C369728

      Закрепите переднюю полуось в сборе в тисках между алюминиевых пластин.

      Note:

      Не затягивайте тиски слишком сильно.

    2. Выверните 4 болта и снимите ступицу переднего колеса в сборе и защитный кожух переднего дискового тормоза с поворотного кулака.

      Note:

      • Будьте осторожны, чтобы не уронить ступицу переднего колеса.

      • Соблюдайте осторожность, чтобы не повредить ротор датчика частоты вращения или контактные поверхности.

      • Примите меры по предотвращению попадания посторонних частиц на ротор датчика частоты вращения и контактные поверхности.
