СИСТЕМА КОНДИЦИОНИРОВАНИЯ


  1. КОНСТРУКЦИЯ


    1. Предусмотрен конденсатор с внутренними ребрами (Global Inner-fin Condenser, GIC). В этом конденсаторе имеются трубки с плотно расположенными внутренними ребрами, что позволяет использовать более тонкие теплообменники и повысить эффективность охлаждения.

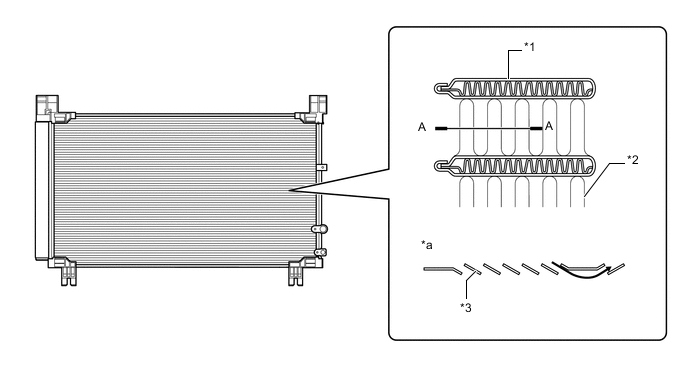

      A01FJQYC01
      *1 Трубка с внутренними ребрами *2 Наружное ребро
      *3 Жалюзи ребер - -
      *a Сечение A - A - -

    2. Конденсатор системы кондиционирования в сборе состоит из 2 секций охлаждения: секции конденсации и секции дополнительного охлаждения. Эти секции объединены с газожидкостным сепаратором (модулятором). Для обеспечения высокого КПД теплообмена в конденсаторе системы кондиционирования в сборе предусмотрен дополнительный цикл охлаждения.

    3. В дополнительном цикле охлаждения хладагент, прошедший через секцию конденсации конденсатора, независимо от фазы (т.е. как в жидком, так и в газообразном состоянии) охлаждается вновь в секции дополнительного охлаждения. Таким образом, в испаритель поступает уже почти полностью сжиженный хладагент.

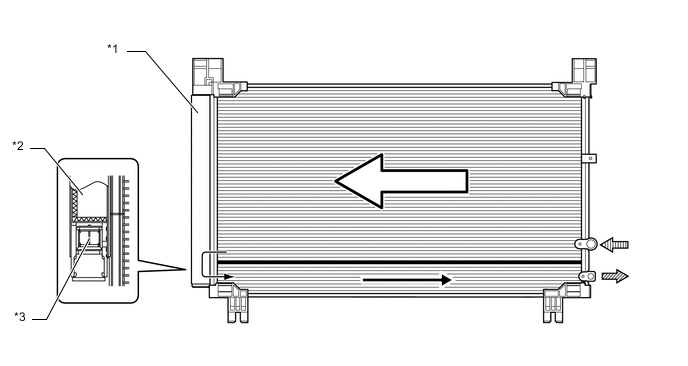

      A01FJNJC01
      *1 Модулятор *2 Осушитель системы кондиционирования
      *3 Фильтр - -
      B004HAI Секция конденсации B004H73 Секция дополнительного охлаждения
      A01FJCC Газообразный хладагент A01FJG8 Жидкий хладагент
