АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем) Цепь микрофона между микрофоном и радиоприемником

ОПИСАНИЕ

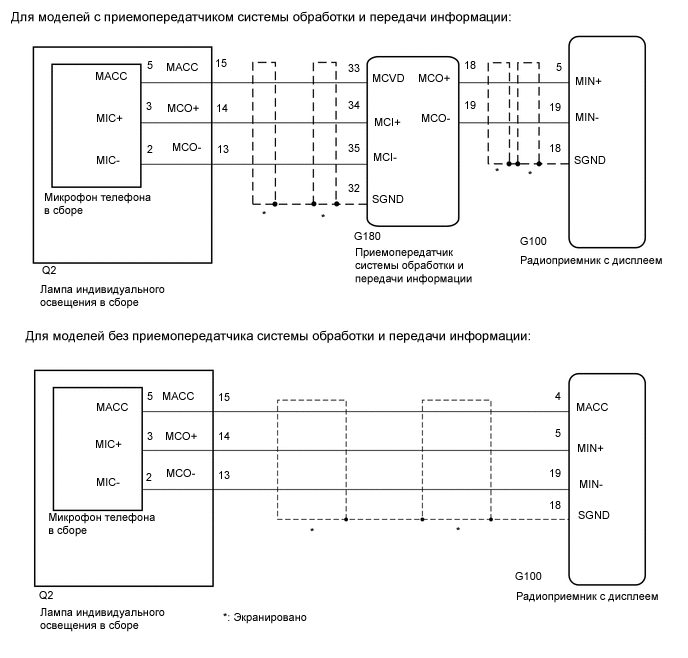

СХЕМА СОЕДИНЕНИЙ

B003K7WE05

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. См. раздел "Меры предосторожности при работе с аудиовизуальной системой".

Нажмите здесь Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ МИКРОФОН (ПРОВЕРКА РАБОТЫ)


    1. B003RRI

      Войдите в экран "Microphone Check" (проверка микрофона). См. операцию "Проверьте микрофон" в разделе "Проверка работы".

      Нажмите здесь Click here

    2. Говоря в микрофон, убедитесь в том, что индикатор входного уровня микрофона изменяется в соответствии с поступающим голосом.

    3. Нажмите на переключатель записи и запишите голосовую информацию.

      Tech Tips


      • Выберите переключатель записи, когда электродвигатель вентилятора системы кондиционирования выключен. Если выходной дефлектор системы кондиционирования направлен на микрофон, может записываться шум.

      • Голос может записываться в течение 5 с.

    4. Убедитесь в том, что индикатор записи остается включенным во время записи, и записанный голос воспроизводится нормально, без шумов и искажений.

      OK
      Все результаты проверки в норме.
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Нажмите здесь Click here

    NG

  2. ПРОВЕРКА МОДЕЛИ


    1. Выберите модель для проверки.

      Модель
      Модель Следующий шаг
      Для моделей без приемопередатчика системы обработки и передачи информации А
      Для моделей с приемопередатчиком системы обработки и передачи информации B

    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ - ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ) Click here

    А

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ)


    1. Отсоедините разъем G100 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем Q2 лампы индивидуального освещения в сборе (микрофона телефона в сборе).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G100-4 (MACC) - Q2-15 (MACC) Всегда Менее 1 Ом
      G100-5 (MIN+) - Q2-14 (MCO+) Всегда Менее 1 Ом
      G100-19 (MIN-) - Q2-13 (MCO-) Всегда Менее 1 Ом
      G100-18 (SGND) - масса Всегда 10 кОм или более
      G100-4 (MACC) - масса Всегда 10 кОм или более
      G100-5 (MIN+) - масса Всегда 10 кОм или более
      G100-19 (MIN-) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ


    1. Снимите лампу индивидуального освещения в сборе.

      Нажмите здесь Click here

    2. Проверьте лампу индивидуального освещения.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ Нажмите здесь Click here

    OK

  5. ПРОВЕРЬТЕ МИКРОФОН ТЕЛЕФОНА В СБОРЕ


    1. Замените микрофон телефона в сборе новым или исправным и убедитесь в исчезновении неисправности.

      Нажмите здесь Click here

      OK
      Неисправность пропала.
      Результат
      Следующий шаг
      OK
      NG

    OK

    КОНЕЦ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ НЕИСПРАВЕН)

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Нажмите здесь Click here

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ - ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ)


    1. Отсоедините разъем G100 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем G180 приемопередатчика системы обработки и передачи информации.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G100-5 (MIN+) - G180-18 (MCO+) Всегда Менее 1 Ом
      G100-19 (MIN-) - G180-19 (MCO-) Всегда Менее 1 Ом
      G100-5 (MIN+) - масса Всегда 10 кОм или более
      G100-19 (MIN-) - масса Всегда 10 кОм или более
      G100-18 (SGND) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ)


    1. Отсоедините разъем G180 приемопередатчика системы обработки и передачи информации.

    2. Отсоедините разъем Q2 лампы индивидуального освещения в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      G180-33 (MCVD) - Q2-15 (MACC) Всегда Менее 1 Ом
      G180-34 (MCI+) - Q2-14 (MCO+) Всегда Менее 1 Ом
      G180-35 (MCI-) - Q2-13 (MCO-) Всегда Менее 1 Ом
      G180-33 (MCVD) - масса Всегда 10 кОм или более
      G180-34 (MCI+) - масса Всегда 10 кОм или более
      G180-35 (MCI-) - масса Всегда 10 кОм или более
      G180-32 (SGND) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  8. ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ


    1. Снимите лампу индивидуального освещения в сборе.

      Нажмите здесь Click here

    2. Проверьте лампу индивидуального освещения.

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ Нажмите здесь Click here

    OK

  9. ПРОВЕРЬТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ


    1. B003LAEC38
      *a

      Устройство с подсоединенным жгутом проводов

      (приемопередатчик системы обработки и передачи информации)

      Отсоедините разъем Q2 лампы индивидуального освещения в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      G180-33 (MCVD) - масса Замок зажигания в положении ACC 4 - 6 В

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G180-32 (SGND) - масса Всегда Менее 1 Ом
      G180-35 (MCI-) - масса Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ Нажмите здесь Click here

    OK

  10. ПРОВЕРЬТЕ МИКРОФОН ТЕЛЕФОНА В СБОРЕ


    1. Замените микрофон телефона в сборе новым или исправным и убедитесь в исчезновении неисправности.

      Нажмите здесь Click here

      OK
      Неисправность пропала.
      Результат
      Перейдите к
      OK
      NG

    OK

    КОНЕЦ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ НЕИСПРАВЕН)

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Нажмите здесь Click here
