ВЫПУСКНОЙ КОЛЛЕКТОР УЗЛЫ И ДЕТАЛИ

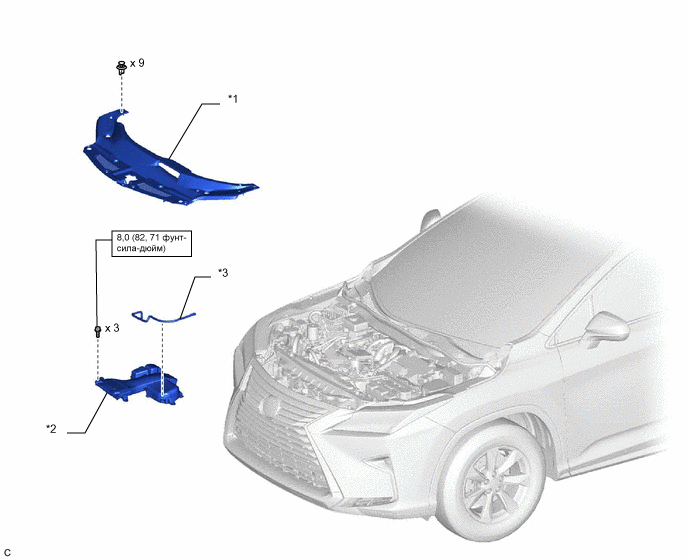

ИЛЛЮСТРАЦИЯ

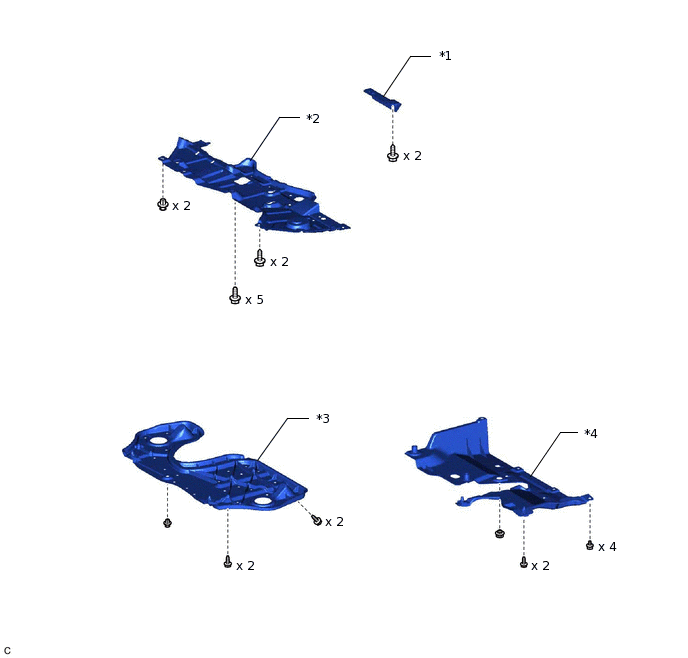

*1 |
НАКЛАДКА УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА |
*2 |
НИЖНЯЯ КРЫШКА ДВИГАТЕЛЯ № 3 |
*3 |
ЗАЩИТА КАРТЕРА ДВИГАТЕЛЯ № 2 |
*4 |
ЛЕВАЯ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА |

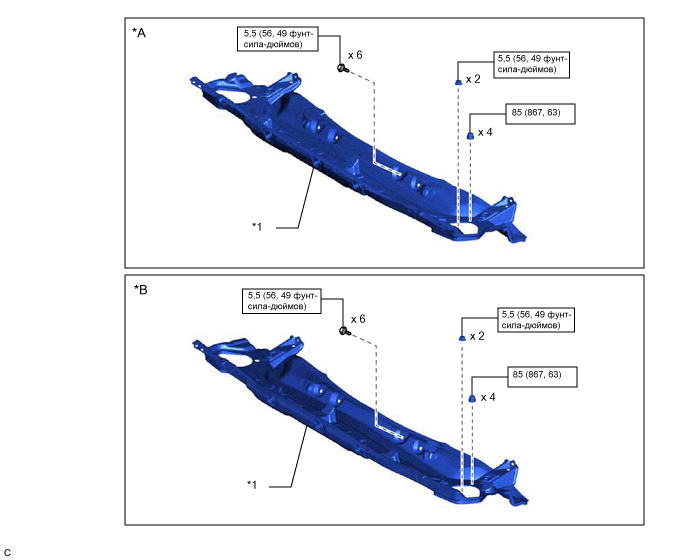

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
Для моделей с правосторонним рулевым управлением |
*1 |
НАРУЖНАЯ ВЕРХНЯЯ ПАНЕЛЬ КОЖУХА В СБОРЕ |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

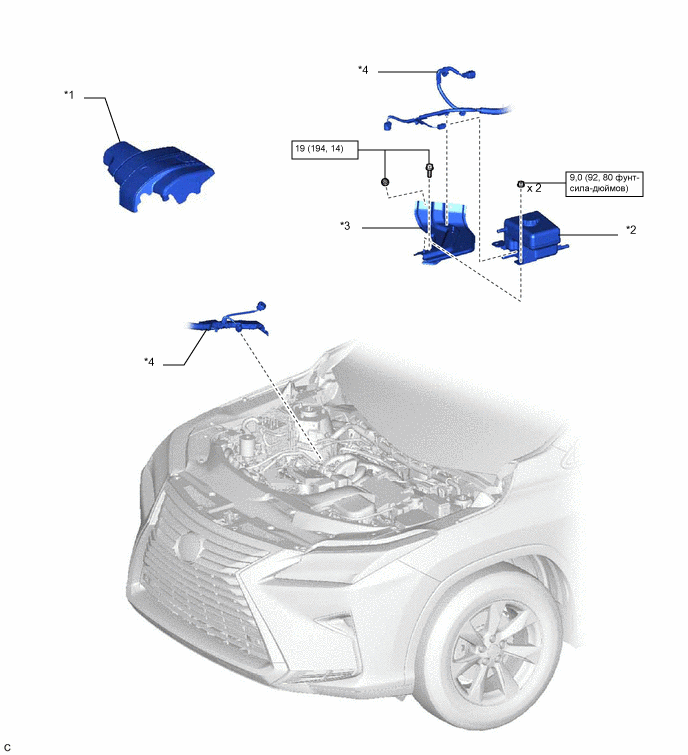

ИЛЛЮСТРАЦИЯ
*1 |
ДЕКОРАТИВНАЯ КРЫШКА V-ОБРАЗНОГО ДВИГАТЕЛЯ В СБОРЕ |
*2 |
БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
*3 |
КРОНШТЕЙН БАЧКА |
*4 |
ЖГУТ ПРОВОДОВ |
|
Н*м (кгс*см, фунт-сила -дюймы) Номинальный момент затяжки |
- |
- |
ИЛЛЮСТРАЦИЯ
*1 |
ТРУБА РОГ № 2 |
*2 |
ПРОКЛАДКА ТРУБЫ РОГ № 2 |
*3 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В СБОРЕ |
*4 |
КЛАПАН РОГ В СБОРЕ |
*5 |
ОХЛАДИТЕЛЬ РОГ В СБОРЕ |
*6 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 6 |
*7 |
КРОНШТЕЙН ОХЛАДИТЕЛЯ РОГ |
*8 |
ТРУБА РОГ № 1 |
*9 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 9 |
*10 |
ВПУСКНАЯ ПРОКЛАДКА РОГ |
*11 |
ПРОКЛАДКА КЛАПАНА РОГ |
*12 |
ШПИЛЬКА |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
* |
для использования с SST |
● |
Деталь однократного применения |
- |
- |
ИЛЛЮСТРАЦИЯ
*1 |
САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
*2 |
ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
*3 |
СЛИВНОЙ ШЛАНГ ИНВЕРТОРА |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

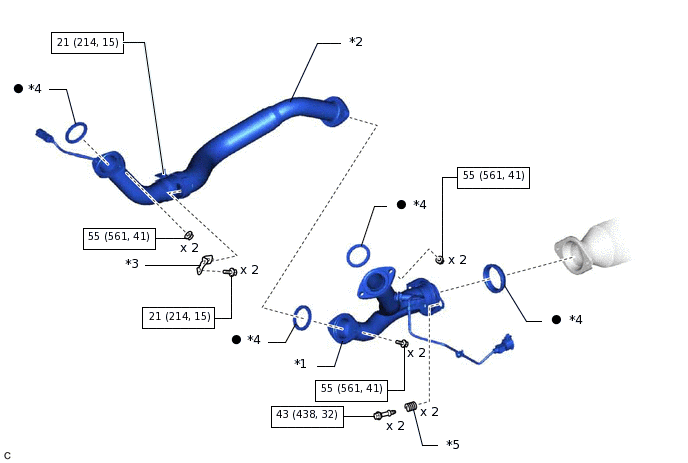

ИЛЛЮСТРАЦИЯ
*1 |
ПРИЕМНАЯ ТРУБА № 3 В СБОРЕ |
*2 |
ПРИЕМНАЯ ТРУБА В СБОРЕ |
*3 |
КРОНШТЕЙН ОПОРЫ ВЫПУСКНОЙ ТРУБЫ |
*4 |
ПРОКЛАДКА ВЫПУСКНОЙ ТРУБЫ |
*5 |
ПРУЖИНА СЖАТИЯ |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |

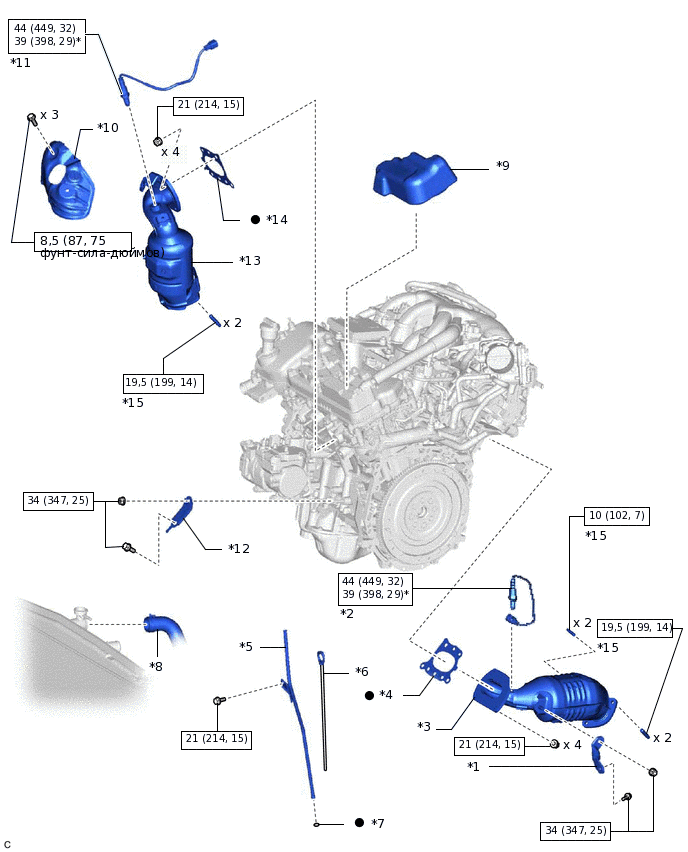

ИЛЛЮСТРАЦИЯ
*1 |
ОПОРА КОЛЛЕКТОРА |
*2 |
ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (для ряда 1) |
*3 |
ВЫПУСКНОЙ КОЛЛЕКТОР (TWC: передний каталитический нейтрализатор) |
*4 |
ПРОКЛАДКА МЕЖДУ ВЫПУСКНЫМ КОЛЛЕКТОРОМ И ГОЛОВКОЙ (ряда 1) |
*5 |
ТРУБКА ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА |
*6 |
ЩУП ПРОВЕРКИ УРОВНЯ МАСЛА |
*7 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
*8 |
ПАТРУБОК РАДИАТОРА № 1 |
*9 |
КРЫШКА ДВИГАТЕЛЯ № 1 |
*10 |
ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2 |
*11 |
ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (для ряда 2) |
*12 |
ОПОРА КОЛЛЕКТОРА № 2 |
*13 |
ЛЕВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ (TWC: передний каталитический нейтрализатор) |
*14 |
ПРОКЛАДКА МЕЖДУ ВЫПУСКНЫМ КОЛЛЕКТОРОМ И ГОЛОВКОЙ (ряда 2) |
*15 |
ШПИЛЬКА |
- |
- |
|
Н*м (кгс*см, фунт-сила -дюймы) Номинальный момент затяжки |
* |
для использования с SST |
● |
Деталь однократного применения |
- |
- |
