СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей с функцией помощи при параллельной парковке), диагностический код DTC: C1625

Код DTC Наименование DTC
C1625 Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса

ОПИСАНИЕ

Этот DTC сохраняется, когда радиоприемник получает от датчика положения рулевого колеса по шине CAN сигнал, который указывает на неисправность в цепи питания.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

C1625

Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса

Обрыв или короткое замыкание в цепи источника питания цепи датчика положения рулевого колеса

  • Жгут проводов или разъем

  • Датчик положения рулевого колеса

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

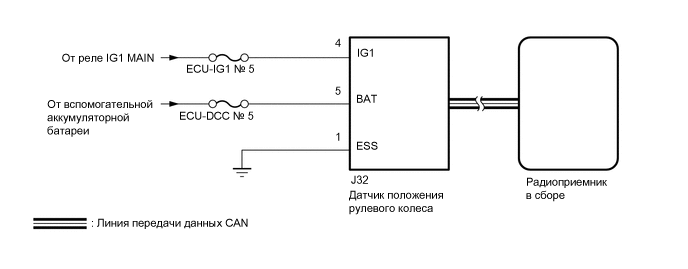

E276158E11

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Если от отрицательного (-) вывода вспомогательной аккумуляторной батареи отсоединялся провод и на мультиинформационном дисплее отображается сообщение "System initializing" (инициализация системы), скорректируйте нейтральное положение рулевого колеса.

    Нажмите здесьClick here

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке.

    Нажмите здесьClick hereClick hereClick here

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА)

    1. Отсоедините разъем J32 датчика положения рулевого колеса.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J32-1 (ESS) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      J32-4 (IG1) - J32-1 (ESS)

      Питание включено (IG)

      11–14 В

      J32-5 (BAT) - J32-1 (ESS)

      Питание выключено

      11-14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

    Нажмите здесьClick hereClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
