ПЕРЕДНИЙ ТОРМОЗ (для моделей с передними тормозными дисками 17 дюймов) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Сразу после установки тормозных колодок переднего дискового тормоза эффективность торможения может быть понижена. Всегда выполняйте дорожное испытание в безопасном месте, обращая внимание на окружающую обстановку.

  • После замены колодок переднего дискового тормоза всегда выполняйте дорожное испытание для проверки торможения и вибрации.

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ПЕРЕДНИЙ ДИСК

    1. C380700C01

      *a

      Метка

      Совместите метки на переднем диске и ступице колеса и установите передний диск.

      Note:

      В случае замены переднего тормозного диска новым выберите такое положение установки, в котором диск будет иметь минимальное биение.

  2. УСТАНОВИТЕ ТОРМОЗНУЮ СКОБУ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Установите тормозную скобу переднего дискового тормоза на поворотный кулак и закрепите ее 2 болтами.

      107 Н*м

      1091 кгс*см

      79 фунт-сила-футов

  3. УСТАНОВИТЕ ЗАЩИТНЫЙ ЧЕХОЛ ВТУЛКИ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

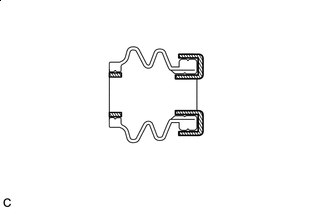

    1. C211756C17
      V100155

      Гликолевая консистентная смазка на основе литиевого мыла

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла по всей окружности 2 новых защитных чехлов втулок переднего дискового тормоза.

      Tip:

      Нанесите более 0,3 г (0,01 унции) гликолевой консистентной смазки на основе литиевого мыла на каждый защитный чехол втулки переднего дискового тормоза.

    2. Установите 2 защитных чехла втулки переднего дискового тормоза на тормозную скобу переднего дискового тормоза.

  4. УСТАНОВИТЕ НАПРАВЛЯЮЩИЙ ПАЛЕЦ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

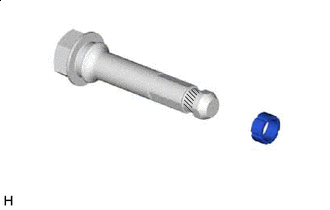

    1. C291533C02
      V100155

      Гликолевая консистентная смазка на основе литиевого мыла

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на контактную поверхность направляющего пальца (нижнего) цилиндра переднего дискового тормоза.

    2. Установите новую направляющую втулку цилиндра переднего дискового тормоза на направляющий палец (нижний) цилиндра переднего дискового тормоза.

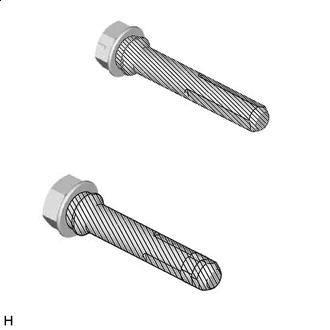

    3. C336942C04
      V100155

      Гликолевая консистентная смазка на основе литиевого мыла

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на поверхности трения и уплотнения 2 направляющих пальцев цилиндра переднего дискового тормоза.

    4. Установите 2 направляющих пальца цилиндра переднего дискового тормоза на тормозную скобу переднего дискового тормоза.

    5. Вставьте каждый направляющий палец цилиндра переднего дискового тормоза в защитный чехол втулки переднего дискового тормоза, чтобы ввести их в зацепление.

  5. УСТАНОВИТЕ ОПОРНУЮ ПЛАСТИНУ КОЛОДКИ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Установите 4 опорные пластины тормозных колодок переднего дискового тормоза на тормозную скобу переднего дискового тормоза.

      Note:

      Все опорные пластины тормозных колодок переднего дискового тормоза должны устанавливаться в надлежащих местах с соблюдением правильной ориентации.

  6. УСТАНОВИТЕ КОМПЛЕКТ ПРОТИВОСКРИПНЫХ ПЛАСТИН ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

    Нажмите здесьЩелкните по следующей ссылке

  7. УСТАНОВИТЕ КОЛОДКИ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Установите 2 колодки переднего дискового тормоза на тормозную скобу переднего дискового тормоза.

      Note:

      • Убедитесь, что трущиеся поверхности колодок переднего дискового тормоза и переднего тормозного диска не имеют следов масла и консистентной смазки.

      • Колодка переднего дискового тормоза с пластиной-индикатором износа устанавливается с верхней стороны автомобиля.

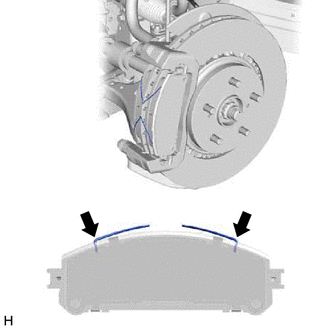

    2. C336947

      Установите 2 пружины противоскрипных пластин на тормозные колодки переднего дискового тормоза.

      Note:

      • При замене тормозных колодок переднего дискового тормоза новыми одновременно должны заменяться противоскрипные пружины.

      • Обязательно устанавливайте пружины противоскрипных пластин в установочные отверстия колодок переднего дискового тормоза до упора.

  8. УСТАНОВИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    1. Удерживая каждый направляющий палец цилиндра переднего дискового тормоза, установите цилиндр переднего дискового тормоза в сборе на тормозную скобу переднего дискового тормоза и закрепите его 2 болтами.

      34,3 Н*м

      350 кгс*см

      25 фунт-сила-футов

      Note:

      • При установке колесного тормозного цилиндра переднего дискового тормоза в сборе обе тормозных колодки переднего дискового тормоза должны быть зафиксированы, иначе противоскрипные пружины могут отскочить от тормозных колодок.

      • Убедитесь, что противоскрипные пружины установлены на тормозные колодки переднего дискового тормоза.

  9. ПОДСОЕДИНИТЕ ПЕРЕДНИЙ ШЛАНГ

    1. Подсоедините передний гибкий шланг к колесному тормозному цилиндру переднего дискового тормоза в сборе с помощью нового соединительного болта-штуцера и новой прокладки.

      29,4 Н*м

      300 кгс*см

      22 фунт-сила-фута

      Note:

      Замок гибкого шланга переднего тормоза должен быть плотно установлен в замковое отверстие колесного тормозного цилиндра переднего дискового тормоза в сборе.

  10. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ

    Нажмите здесьЩелкните по следующей ссылке

  11. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО

    Нажмите здесьЩелкните по следующей ссылке
