ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

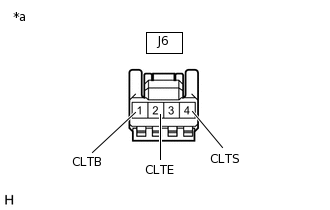

    1. B157083C08

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику автоматического управления освещением)

      Отсоедините разъем датчика автоматического управления освещением.

    2. Измерьте напряжение и сопротивление и сравните с допустимыми значениями, указанными в следующей таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Номинальное значение

      J6-1 (CLTB) - J6-2 (CLTE)

      Зажигание выключено

      Менее 1 В

      Зажигание включено (IG)

      11—14 В

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      J6-2 (CLTE) - масса

      Всегда

      Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

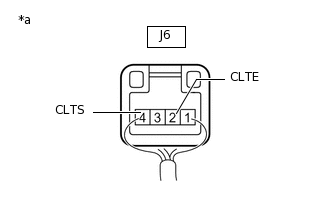

    3. E259758C10

      *a

      Устройство с подсоединенным жгутом проводов

      (датчик автоматического управления освещением)

      Подсоедините разъем датчика автоматического управления освещением.

    4. Подсоедините осциллограф к датчику автоматического управления освещением.

    5. E276298N01

      Проверьте форму сигнала.

      OK

      Контакты для подключения диагностического прибора

      Настройки прибора

      Условие

      Номинальное значение

      J6-4 (CLTS) - J6-2 (CLTE)

      2 В/ДЕЛ., 10 мс / дел.

      Зажигание включено (IG), переключатель освещения установлен в положение AUTO

      Форма сигнала должна соответствовать показанной на рисунке.
      Tip:

      Форма сигнала передачи данных изменяется в зависимости от яркости окружающего света.

      Если результат не соответствует требованиям, возможно, неисправен датчик автоматического управления освещением.
