ЗАДНЯЯ ДВЕРЬ УЗЛЫ И ДЕТАЛИ

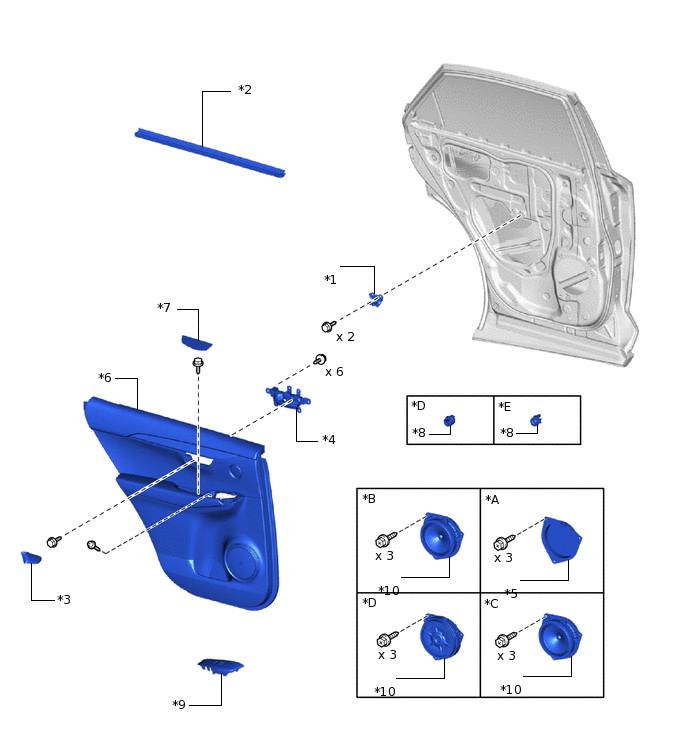

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без заднего динамика |
*B |
Для моделей с 8 динамиками |
*C |
для моделей с 10 динамиками |
*D |
для моделей с 14 динамиками |
*E |
кроме моделей с 14 динамиками |
- |
- |
*1 |
КРОНШТЕЙН ПОДЛОКОТНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*2 |
ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*3 |
ОПРАВА ДЕРЖАТЕЛЯ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*4 |
ВНУТРЕННЯЯ РУЧКА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
*5 |
КРЫШКА ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ № 2 |
*6 |
ПАНЕЛЬ ОБЛИЦОВКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*7 |
ЛЕВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ЗАДНЕЙ ДВЕРИ |
*8 |
ЗАДНИЙ ДИНАМИК № 2 В СБОРЕ |
*9 |
ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ |
*10 |
ЗАДНИЙ ДИНАМИК В СБОРЕ |

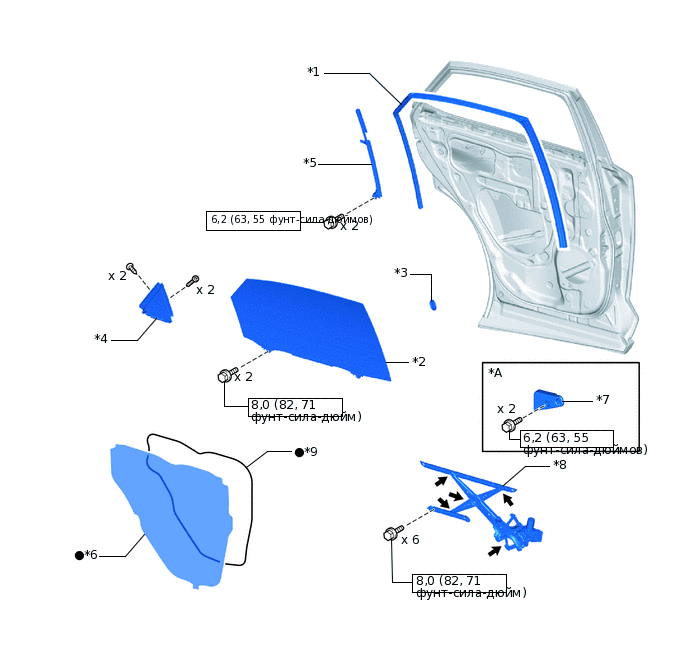

ИЛЛЮСТРАЦИЯ
*A |
для моделей с жесткой подкладкой |
- |
- |
*1 |
НАПРАВЛЯЮЩАЯ СТЕКЛА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*2 |
СТЕКЛО ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*3 |
КРЫШКА БЛОКИРОВКИ ЗАМКА ЗАДНЕЙ ДВЕРИ ОТ ОТКРЫВАНИЯ ИЗ САЛОНА |
*4 |
УПЛОТНЕНИЕ ЗАДНЕЙ НАПРАВЛЯЮЩЕЙ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*5 |
НИЖНЯЯ ЗАДНЯЯ РАМА ОКНА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*6 |
КРЫШКА ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*7 |
ЖЕСТКАЯ ПОДКЛАДКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*8 |
СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*9 |
БУТИЛОВАЯ ЛЕНТА |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
 |
Универсальная консистентная смазка |
- |
- |

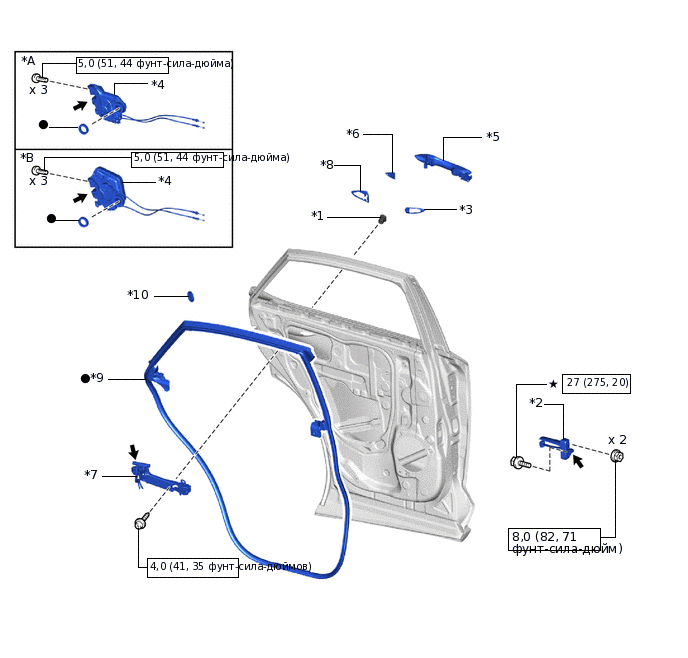

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без системы двойной блокировки |
*B |
Для моделей с системой двойной блокировки |
*1 |
ВТУЛКА НАРУЖНОЙ РУЧКИ ДВЕРИ |
*2 |
ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
*3 |
ПЕРЕДНЯЯ НАКЛАДКА НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ |
*4 |
ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*5 |
НАРУЖНАЯ РУЧКА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
*6 |
КРЫШКА НАРУЖНОЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*7 |
РАМА НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
*8 |
ЗАДНЯЯ НАКЛАДКА НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ |
*9 |
УПЛОТНИТЕЛЬ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*10 |
ПРОБКА ОТВЕРСТИЯ |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
★ |
Деталь с предварительно нанесенным на нее покрытием |
● |
Деталь однократного применения |
|
Универсальная консистентная смазка |

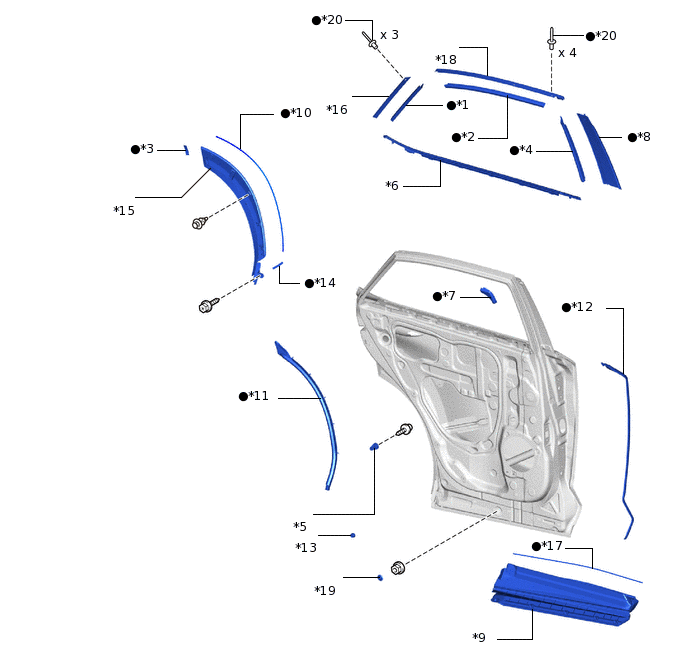

ИЛЛЮСТРАЦИЯ
*1 |
ЛЕВАЯ СВЕТОМАСКИРОВОЧНАЯ ЛЕНТА № 1 |
*2 |
ЛЕВАЯ СВЕТОМАСКИРОВОЧНАЯ ЛЕНТА № 2 |
*3 |
КЛЕЙКАЯ ЛЕНТА ДЛЯ КРЕПЛЕНИЯ МОЛДИНГА № 2 |
*4 |
ЛЕВАЯ СВЕТОМАСКИРОВОЧНАЯ ЛЕНТА № 3 |
*5 |
ДЕРЖАТЕЛЬ НАРУЖНОГО МОЛДИНГА |
*6 |
МОЛДИНГ РЕМНЯ ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
*7 |
ЛЕВАЯ ОБЛИЦОВКА РАМЫ ЗАДНЕЙ ДВЕРИ |
*8 |
ПЕРЕДНИЙ МОЛДИНГ РАМЫ ОКНА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*9 |
НИЖНИЙ НАРУЖНЫЙ МОЛДИНГ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*10 |
НАКЛАДКА МОЛДИНГА ЗАДНЕЙ ДВЕРИ № 1 |
*11 |
УПЛОТНИТЕЛЬ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ № 2 |
*12 |
УПЛОТНИТЕЛЬ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ № 3 |
*13 |
ПОДУШКА ПАНЕЛИ ЗАДНЕЙ ДВЕРИ |
*14 |
ЗАДНЯЯ НАКЛАДКА НАРУЖНОГО МОЛДИНГА ЗАДНЕЙ ДВЕРИ |
*15 |
ЛЕВЫЙ ВЕРХНИЙ ЗАДНИЙ НАРУЖНЫЙ МОЛДИНГ ЗАДНЕЙ ДВЕРИ |
*16 |
ЗАДНИЙ МОЛДИНГ РАМЫ ОКНА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*17 |
НАКЛАДКА ВЕРХНЕГО НАРУЖНОГО МОЛДИНГА ЗАДНЕЙ ДВЕРИ |
*18 |
ВЕРХНИЙ МОЛДИНГ РАМЫ ОКНА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*19 |
ПРОБКА ОТВЕРСТИЯ |
*20 |
ЗАКЛЕПКА |
● |
Деталь однократного применения |
- |
- |
