ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ УЗЛЫ И ДЕТАЛИ

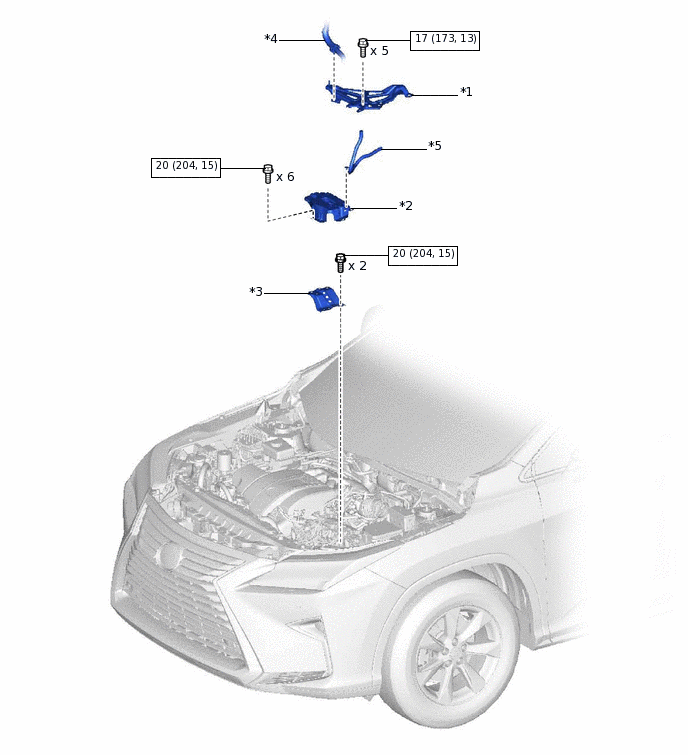

ИЛЛЮСТРАЦИЯ
*1 |
КРОНШТЕЙН ЛОТКА ИНВЕРТОРА В СБОРЕ |
*2 |
ПЛОЩАДКА АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ |
*3 |
УСИЛЕНИЕ КРОНШТЕЙНА АККУМУЛЯТОРНОЙ БАТАРЕИ |
*4 |
ВЫПУСКНОЙ ШЛАНГ СИСТЕМЫ ОХЛАЖДЕНИЯ ИНВЕРТОРА № 1 |
*5 |
ЖГУТ ПРОВОДОВ |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

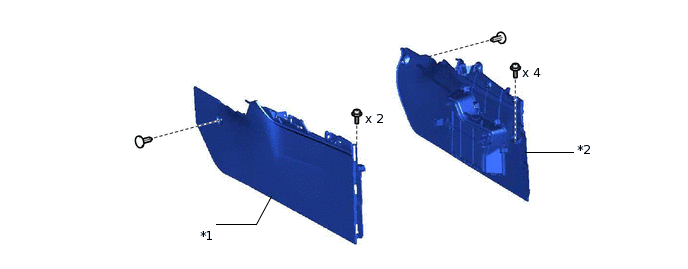

ИЛЛЮСТРАЦИЯ
*1 |
ПЕРЕДНЯЯ ВСТАВКА ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1 |
*2 |
ПЕРЕДНЯЯ ВСТАВКА ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2 |

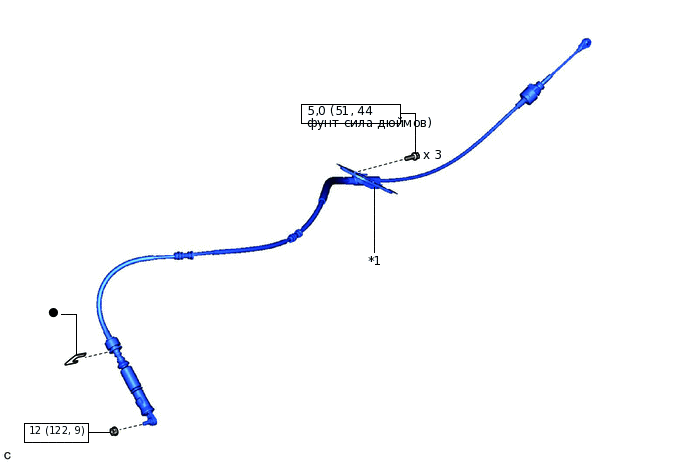

ИЛЛЮСТРАЦИЯ
*1 |
ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
