СИСТЕМА ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (для моделей с приемопередатчиком системы обработки и передачи информации кроме моделей с поддержкой G-BOOK) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

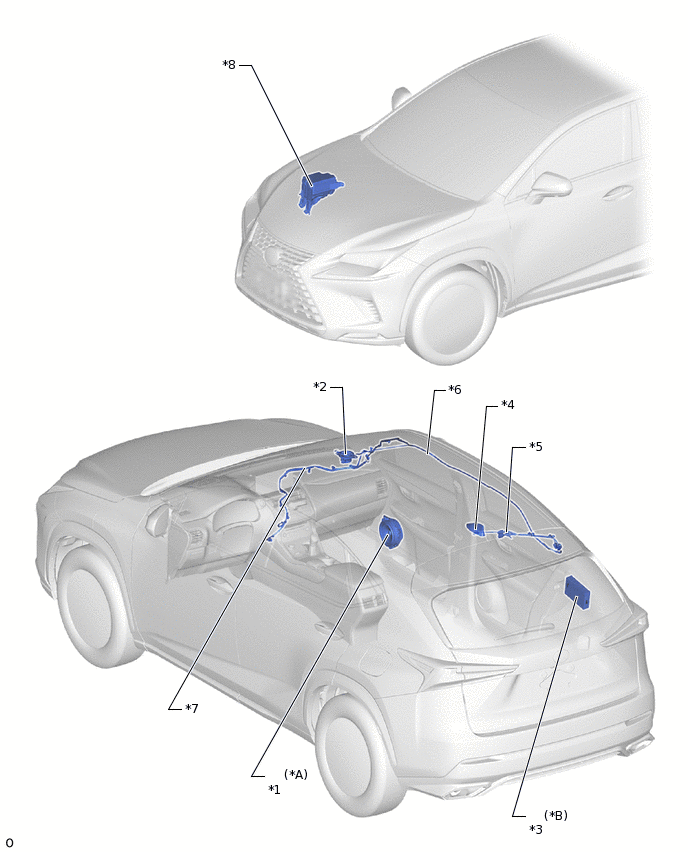

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с 8 динамиками |
*B |
кроме моделей с 8 динамиками |
*1 |
ПРАВЫЙ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ |
*2 |
ПРАВЫЙ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ |
*3 |
КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ |
*4 |
НАРУЖНАЯ АНТЕННА В СБОРЕ |
*5 |
ШНУР АНТЕННЫ № 4 В СБОРЕ |
*6 |
ШНУР АНТЕННЫ № 2 |
*7 |
АНТЕННЫЙ ШНУР № 1 В СБОРЕ |
*8 |
БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ DCM |

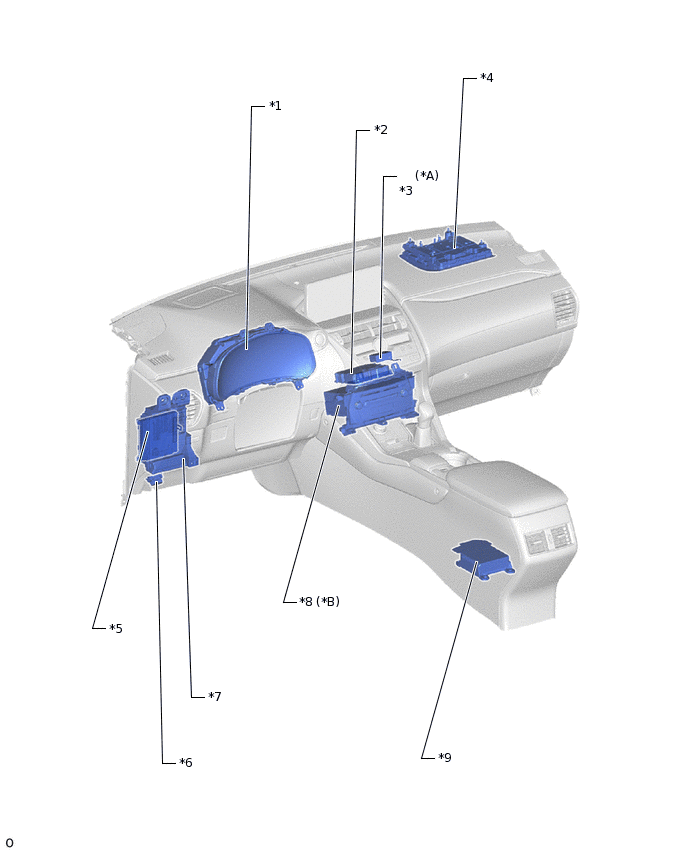

ИЛЛЮСТРАЦИЯ
*A |
для моделей с системой противообледенителя ветрового стекла с подогревом |
*B |
Для моделей с 8 динамиками |
*1 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*2 |
ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ |
*3 |
АНТЕННЫЙ РАЗВЕТВИТЕЛЬ |
*4 |
ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ - МИКРОФОН ТЕЛЕФОНА В СБОРЕ - РУЧНОЙ ПЕРЕКЛЮЧАТЕЛЬ (SOS) |
*5 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*6 |
DLC3 |
*7 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ -ПРЕДОХРАНИТЕЛЬ ACC - ПРЕДОХРАНИТЕЛЬ IG2 № 2 |
*8 |
РАДИОПРИЕМНИК В СБОРЕ |
*9 |
ЭБУ СИСТЕМЫ SRS В СБОРЕ |
- |
- |
