ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ С АВТОМАТИЗИРОВАННЫМ ПРИВОДОМ

НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ

Устройство		Функция
Блок автоматизированного привода двери багажного отделения в сборе	Электродвигатель	Открывает и закрывает дверь багажного отделения в соответствии с командами ЭБУ двери сети мультиплексной связи.
	Датчик Холла	Определяет рабочее состояние двери багажного отделения и передает импульсный сигнал в ЭБУ двери сети мультиплексной связи.
ЭБУ двери сети мультиплексной связи		Управляет автоматизированным приводом двери багажного отделения в соответствии с сигналами, получаемыми от переключателей, датчиков и ЭБУ. Получает сигналы от датчика Холла, позволяющие определить положение двери багажного отделения, а также скорость ее открывания и закрывания. При каждом нажатии выключателя пользователь уведомляется посредством звукового сигнала зуммера и мигания аварийной сигнализации.
Замок двери багажного отделения в сборе	Электродвигатель доводчика двери багажного отделения	Если дверь багажного отделения приоткрывается, данный электродвигатель включается, чтобы полностью закрыть ее.
	Выключатель сектора	Этот датчик определяет нейтральное положение (исходное положение) электродвигателя доводчика двери багажного отделения и зубчатого сектора и посылает соответствующий сигнал в ЭБУ двери сети мультиплексной связи.
	Датчик запорного штифта	Этот датчик определяет, что храповой механизм открыт, а затем закрывается, и посылает соответствующий сигнал в ЭБУ двери сети мультиплексной связи.
	Датчик наполовину закрытого положения защелки	Этот датчик определяет, что защелка не полностью закрыта, а затем полностью закрывается в результате работы доводчика и посылает соответствующий сигнал в ЭБУ двери сети мультиплексной связи.
	Выключатель освещения в защелке	Этот датчик определяет, что защелка полностью закрыта, и посылает соответствующий сигнал в ЭБУ двери сети мультиплексной связи.
Главный выключатель автоматизированного привода двери багажного отделения		Когда выключатель автоматизированного привода двери багажного отделения нажат, система автоматизированного привода двери багажного отделения выключается.
Выключатель блокировки двери багажного отделения		Когда выключатель системы блокировки дверей (на облицовке двери багажного отделения) включен (нажат), дверь багажного отделения с электроприводом закрывается.
Выключатель механизма открывания двери багажного отделения в сборе		Дверь багажного отделения открывается, когда включен выключатель механизма открывания двери багажного отделения снаружи автомобиля.
Выключатель автоматизированного привода двери багажного отделения		Когда выключатель электропривода двери багажного отделения включен, дверь багажного отделения открывается или закрывается.
Сенсорный датчик (датчик автоматизированного привода двери багажного отделения в сборе)		Обнаруживает застревание постороннего предмета при закрывании двери багажного отделения.
Зуммер двери багажного отделения		Когда система автоматизированного привода двери багажного отделения приводится в действие, зуммер системы двери багажного отделения подает звуковой сигнал, информируя пользователя о начале работы системы.
Щиток приборов в сборе		Получает сигнал на включение мигающего режима аварийных ламп.
Приемник системы дистанционной блокировки дверей в сборе		Получает сигнал кнопки электропривода двери багажного отделения и передает его в ЭБУ сертификации.
Передатчик электронного ключа в сборе Кнопка двери багажного отделения		Передает сигнал переключателя автоматизированного привода двери багажного отделения в приемник системы блокировки дверей в сборе.

УПРАВЛЕНИЕ В СИСТЕМЕ

Система автоматизированного привода двери багажного отделения включает следующие функции:

Функция	Описание
Функция открывания	При получении сигнала включения от переключателя автоматизированного привода двери багажного отделения, выключателя механизма открывания двери багажного отделения или кнопки автоматизированного привода двери багажного отделения при условии, что дверь разблокирована, ЭБУ двери сети мультиплексной связи включает электродвигатель доводчика двери багажного отделения и электродвигатель привода двери багажного отделения, чтобы освободить защелку замка двери багажного отделения и открыть дверь багажного отделения.
Функция закрывания	Получив сигнал включения от выключателя электропривода двери багажного отделения или выключателя блокировки двери багажного отделения при открытой двери багажного отделения или от кнопки электропривода двери багажного отделения, ЭБУ двери сети мультиплексной связи приводит в действие блок электропривода двери багажного отделения и электродвигатель доводчика двери багажного отделения, чтобы закрыть дверь багажного отделения и ввести в зацепление защелку замка двери багажного отделения.
Функция травмобезопасности	При получении сигналов от сенсорного датчика или датчиков Холла электродвигателя привода двери багажного отделения ЭБУ двери сети мультиплексной связи определяет, что в двери багажного отделения застрял посторонний предмет. Затем движение двери либо прекращается, если дверь немного поднимается во время закрывания, либо отменяется во время открывания. При обнаружении застрявшего постороннего предмета дважды звучит зуммер двери багажного отделения с электроприводом.
Функция регулирования скорости открывания/закрывания двери багажного отделения	В соответствии с сигналами, полученными от датчиков Холла, ЭБУ двери сети мультиплексной связи осуществляет управление таким образом, чтобы скорости открывания и закрывания шпинделей двери багажного отделения были равны.
Функция отмены	При выполнении любого из нижеперечисленных действий открывание или закрывание автоматизированной двери багажного отделения отменяется: Главный выключатель автоматизированной двери багажного отделения выключен. Происходит нажатие кнопки автоматизированной двери багажного отделения на передатчике электронного ключа в сборе. Выключатель электропривода двери багажного отделения нажат. Происходит нажатие выключателя открывания двери багажного отделения. Происходит нажатие выключателя двери багажного отделения.
Функция запоминания положения	Если выключатель двери багажного отделения удерживается нажатым в течение 2 с, когда дверь багажного отделения открыта под необходимым углом, зуммер двери багажного отделения с электроприводом подает звуковой сигнал 4 раза для подтверждения, а ЭБУ двери сети мультиплексной связи запоминает значение угла. При следующем открывании дверь багажного отделения остановится при достижении заданного угла раскрытия. Заданное значение угла раскрытия стирается из памяти при удержании выключателя двери багажного отделения в течение 7 с.
Функция помощи	Если во время открывания дверь багажного отделения останавливается и начинает вручную закрываться, ЭБУ двери сети мультиплексной связи посылает команду в электропривод автоматизированной двери багажного отделения в сборе на полное закрывание двери багажного отделения.
Функция управления выключателем	Следующие действия выполняются в зависимости от состояния двери багажного отделения при нажатии выключателей: При нажатии выключателя двери багажного отделения с электроприводом или кнопки автоматизированной двери багажного отделения с электроприводом на передатчике электронного ключа дверь багажного отделения открывается, если она была закрыта, или закрывается, если она была открыта. Если нажимается выключатель открывания двери багажного отделения, дверь багажного отделения открывается. При нажатии выключателя управления дверью багажного отделения выполняется операция закрывания двери багажного отделения.

Tech Tips

Если подача питания прекращается, например, при отсоединении выводов аккумуляторной батареи, требуется инициализация системы. Перед началом инициализации дверь багажного отделения должна быть полностью закрыта вручную.

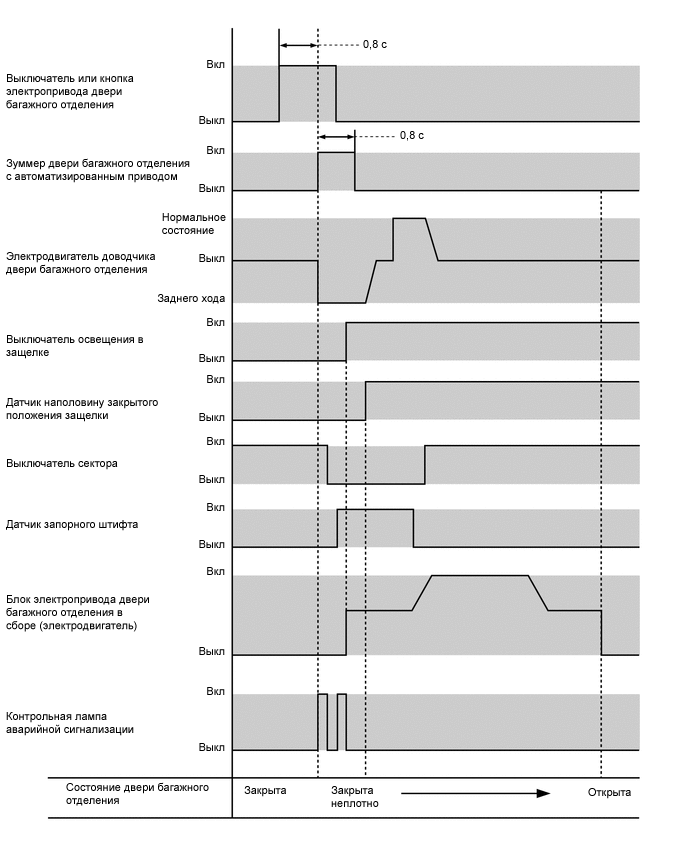

Функция открывания 1

При нажатии выключателя двери багажного отделения с электроприводом или кнопки автоматизированной двери багажного отделения с электроприводом на передатчике электронного ключа функция открывания действует следующим образом:

1	Если выключатель двери багажного отделения или кнопка автоматизированной двери багажного отделения с электроприводом на передатчике электронного ключа удерживаются нажатыми в течение примерно 0,8 с, зуммер двери багажного отделения звучит в течение 0,8 с, и аварийная сигнализация мигает дважды.
2	Замок двери багажного отделения в сборе (электродвигатель доводчика двери багажного отделения) освобождает защелку.
3	Выключатель освещения проема двери багажного отделения включается, и электродвигатель автоматизированного привода двери багажного отделения в сборе запускается.
4	Электродвигатель замка двери багажного отделения возвращается в исходное положение, а датчик полузапертого положения устанавливается во включенное состояние.
5	Электродвигатель автоматизированного привода двери багажного отделения в сборе останавливается, если ЭБУ двери сети мультиплексной связи получает сигнал положения останова двери багажного отделения.

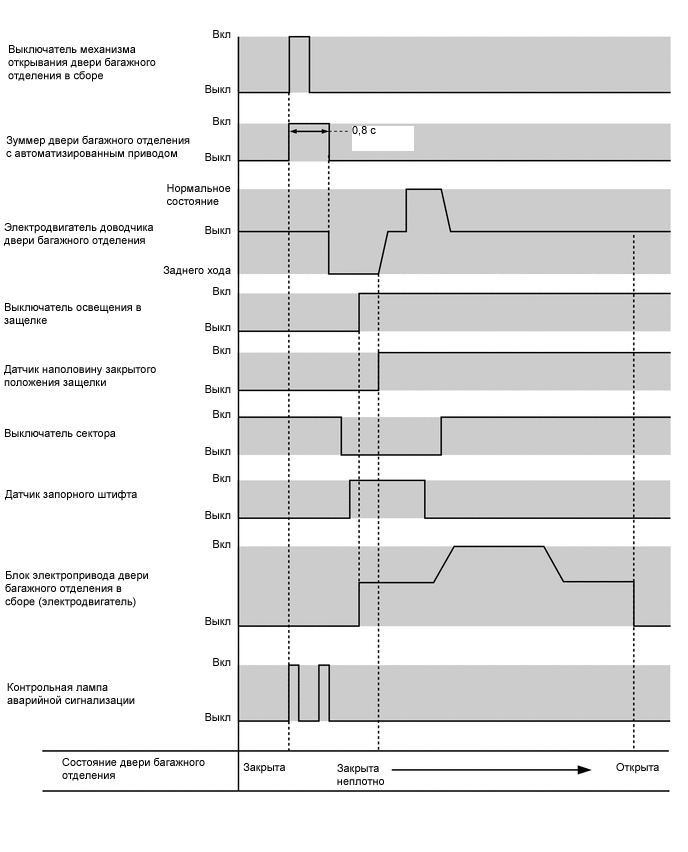

Функция открывания 2

При нажатии выключателя открывания двери багажного отделения функция открывания действует следующим образом:

1	При нажатии выключателя открывания двери багажного отделения зуммер двери багажного отделения звучит в течение 0,8 с и аварийная сигнализация мигает дважды.
2	После подачи звукового сигнала зуммером двери багажного отделения с электроприводом замок двери багажного отделения в сборе (электродвигатель доводчика двери багажного отделения) освобождает защелку.
3	Если выключатель открывания двери багажного отделения не нажимается еще раз до освобождения защелки, электродвигатель автоматизированного привода двери багажного отделения в сборе запускается при включении выключателя освещения дверного проема.
4	Электродвигатель замка двери багажного отделения возвращается в исходное положение, а датчик полузапертого положения устанавливается во включенное состояние.
5	Электродвигатель автоматизированного привода двери багажного отделения в сборе останавливается, если ЭБУ двери сети мультиплексной связи получает сигнал положения останова двери багажного отделения.

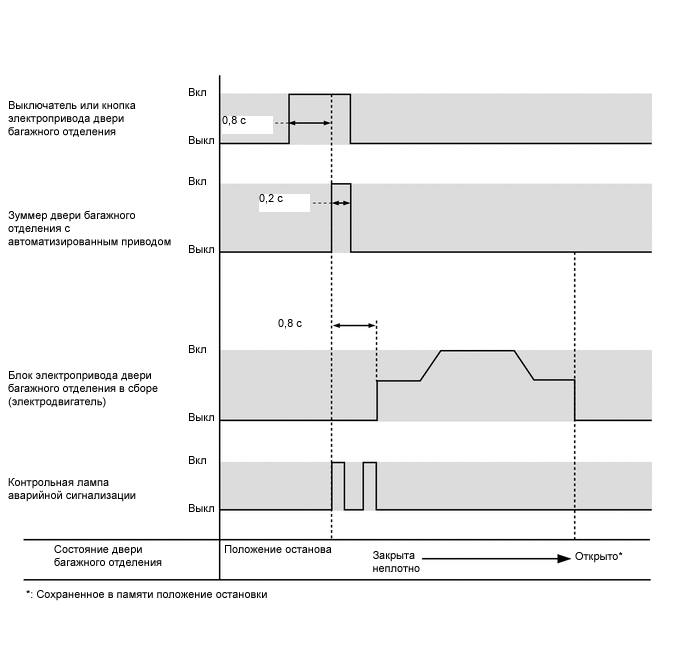

Функция открывания 3

При нажатии выключателя или кнопки двери багажного отделения с электроприводом на передатчике электронного ключа после приостановки функции управления, функция открывания действует следующим образом:

1	При нажатии выключателя электропривода двери багажного отделения или кнопки электропривода двери багажного отделения на передатчике электронного ключа, когда дверь багажного отделения закрывается, зуммер двери багажного отделения с электроприводом издает звуковой сигнал длительностью приблизительно 0,2 с, и дверь багажного отделения останавливается.
2	При повторном нажатии выключателя электропривода двери багажного отделения или кнопки электропривода двери багажного отделения на передатчике электронного ключа приблизительно на 0,8 с зуммер двери багажного отделения с электроприводом издает звуковой сигнал длительностью приблизительно 0,8 с, и аварийные лампы вспыхивают 2 раза.
3	Электродвигатель автоматизированного привода двери багажного отделения в сборе запускается.
4	ЭБУ двери сети мультиплексной связи получает импульсный сигнал положения останова двери багажного отделения, и электродвигатель в блоке электропривода двери багажного отделения останавливается.

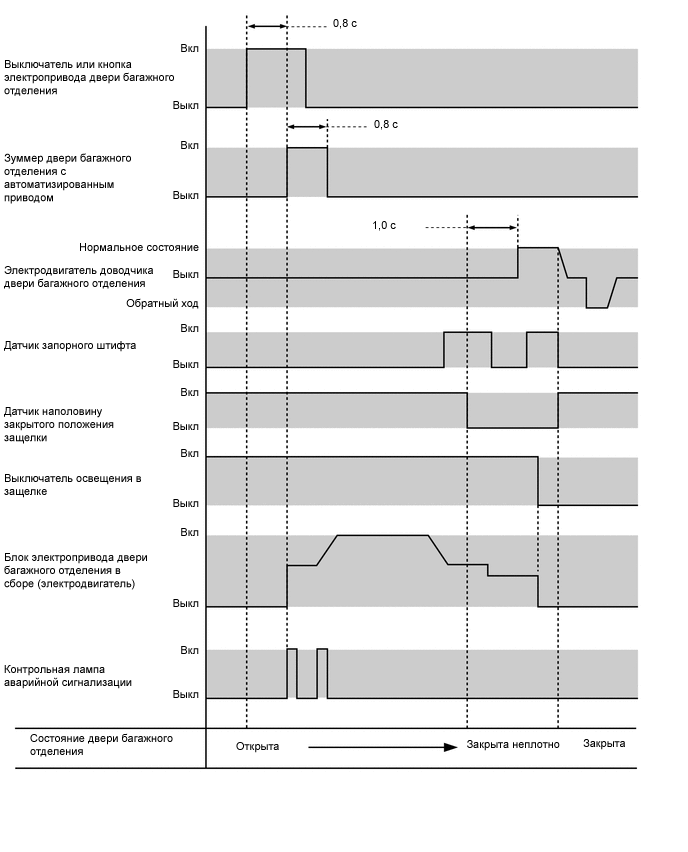

Функция закрывания 1

При нажатии выключателя двери багажного отделения с электроприводом или кнопки автоматизированной двери багажного отделения с электроприводом на передатчике электронного ключа функция доводчика (закрывания) действует следующим образом:

1	Если выключатель двери багажного отделения или кнопка автоматизированной двери багажного отделения с электроприводом на передатчике электронного ключа удерживаются нажатыми в течение примерно 0,8 с, зуммер двери багажного отделения звучит в течение 0,8 с, и аварийная сигнализация мигает дважды.
2	Электродвигатель автоматизированного привода двери багажного отделения в сборе запускается.
3	Напряжение на электродвигателе снижается при выключенном датчике наполовину закрытого положения защелки.
4	Электродвигатель замка двери багажного отделения (электродвигатель доводчика двери багажного отделения) выполняет закрывание в течение 1,0 с после выключения датчика наполовину закрытого положения защелки, останавливается при выключении выключателя освещения проема двери багажного отделения.

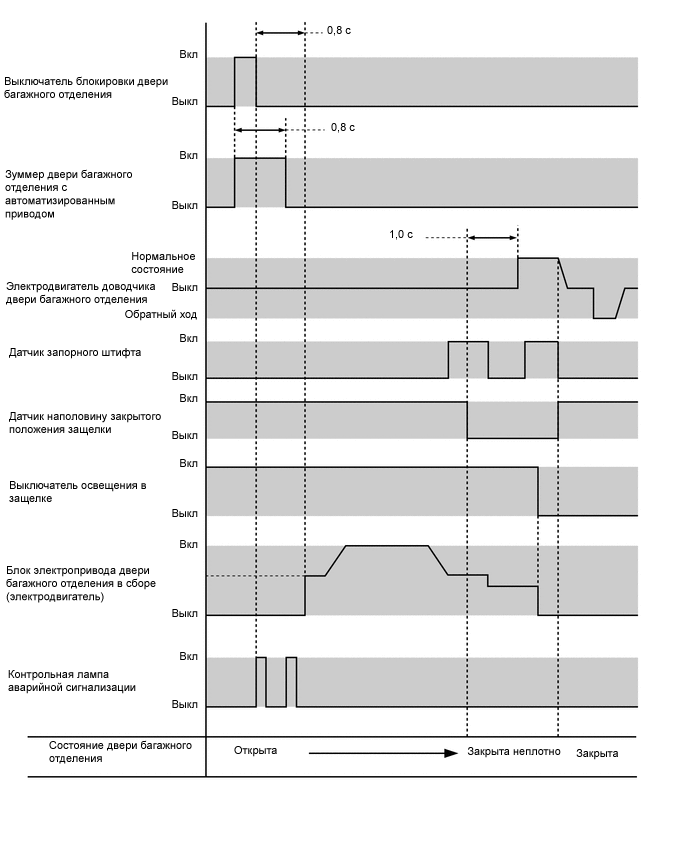

Функция закрывания 2

Когда приводится в действие выключатель управления дверью багажного отделения, функция закрывания действует следующим образом:

1	Когда выключатель управления дверью багажного отделения устанавливается во включенное состояние, зуммер двери багажного отделения с электроприводом подает звуковой сигнал длительностью 0,8 с, а лампа аварийной сигнализации дважды мигает.
2	Электродвигатель автоматизированного привода двери багажного отделения в сборе запускается.
3	Напряжение на электродвигателе снижается при выключенном датчике наполовину закрытого положения защелки.
4	Электродвигатель замка двери багажного отделения (электродвигатель доводчика двери багажного отделения) выполняет закрывание в течение 1,0 с после выключения датчика наполовину закрытого положения защелки, останавливается при выключении выключателя освещения проема двери багажного отделения.
