ТОРМОЗНОЙ ВАКУУМНЫЙ ШЛАНГ (для моделей с правосторонним рулевым управлением) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  2. СНИМИТЕ ВЕРХНЮЮ ЦЕНТРАЛЬНУЮ СКОБУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  3. СНИМИТЕ ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ОБРАТНЫМ КЛАПАНОМ (для моделей с 2AR-FE)

    1. C375961

      Сдвиньте фиксатор и отсоедините шланг между штуцером и обратным клапаном от усилителя тормозной системы в сборе.

    2. C375962

      Отсоедините шланг между штуцером и обратным клапаном от зажима вакуумного шланга.

    3. Сдвиньте фиксатор и отсоедините шланг между штуцером и обратным клапаном от впускного коллектора.

    4. Снимите 2 фиксатора со шланга между штуцером и обратным клапаном.

  4. СНИМИТЕ ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ОБРАТНЫМ КЛАПАНОМ (для моделей с 2GR-FKS)

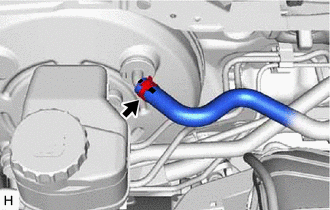

    1. C375952

      Сдвиньте фиксатор и отсоедините шланг между штуцером и обратным клапаном от усилителя тормозной системы в сборе.

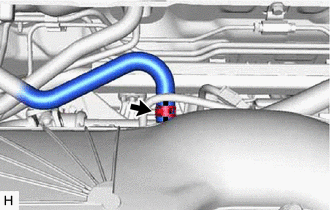

    2. C375953

      Сдвиньте фиксатор и отсоедините шланг между штуцером и обратным клапаном от патрубка подачи воздуха.

    3. Снимите 2 фиксатора со шланга между штуцером и обратным клапаном.

  5. СНИМИТЕ ВОЗДУШНЫЙ ПАТРУБОК (для моделей с 2GR-FKS)

    1. C375948

      Отсоедините вакуумный шланг № 2 в сборе от патрубка подачи воздуха.

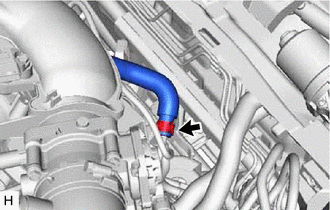

    2. C375946

      Сдвиньте фиксатор и отсоедините воздушный патрубок от вакуумного насоса.

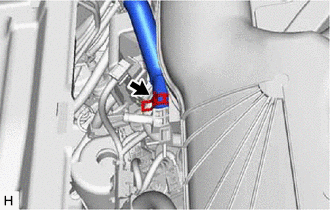

    3. C375949

      Сдвиньте фиксатор и отсоедините воздушный патрубок от патрубка подачи воздуха.

    4. Снимите 2 фиксатора с воздушного патрубка.

    5. C375951

      Расцепите зажим, чтобы отсоединить патрубок подачи воздуха от уравнительного бачка воздухозаборника в сборе.
