ОБИВКА КРЫШИ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ОБИВКУ КРЫШИ В СБОРЕ

    1. B315251

      Поместите обивку крыши в автомобиль через дверь переднего пассажира.

      Note:

      Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

    2. Введите в зацепление фиксатор в передней части обивки крыши и установите обивку крыши в сборе.

    3. Подсоедините разъемы шнура антенны в сборе.

    4. Установите 3 фиксатора в задней части обивки крыши.

    5. Введите в зацепление 2 зажима и подсоедините разъем к левой стойке ветрового стекла.

    6. Введите в зацепление 3 зажима и подсоедините разъем к правой стойке ветрового стекла.

  2. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПРОТИВОСОЛНЕЧНОГО КОЗЫРЬКА

    1. Введите в зацепление 2 захвата и установите 2 держателя противосолнечного козырька.

  3. УСТАНОВИТЕ ЛЕВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ

    1. Подсоедините разъем (для моделей с подсветкой).

    2. Закрепите левый противосолнечный козырек 2 винтами.

  4. УСТАНОВИТЕ ПРАВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  5. УСТАНОВИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ

    Click here

  6. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    1. Введите в зацепление 2 направляющие и фиксатор.

    2. Установите облицовочную накладку левой средней стойки кузова и закрепите ее 2 болтами и фиксатором.

      7,5 Н*м

      76 кгс*см

      66 фунт-сила-дюймов

  7. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  8. УСТАНОВИТЕ ЛЕВУЮ ПЕРЕДНЮЮ ОБЛИЦОВКУ ЗАДНЕЙ БОКОВИНЫ КУЗОВА

    1. Введите в зацепление захват и фиксатор.

    2. Установите левую переднюю облицовку задней боковины кузова и закрепите ее 2 болтами.

      7,5 Н*м

      76 кгс*см

      66 фунт-сила-дюймов

  9. УСТАНОВИТЕ ПРАВУЮ ПЕРЕДНЮЮ ОБЛИЦОВКУ ЗАДНЕЙ БОКОВИНЫ КУЗОВА

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  10. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СТЕКЛА

    1. Введите в зацепление направляющую и 2 фиксатора.

    2. Установите левую боковую накладку заднего стекла и закрепите ее болтом.

      7,5 Н*м

      76 кгс*см

      66 фунт-сила-дюймов

  11. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СТЕКЛА

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  12. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ В ЗАДНЕЙ ЧАСТИ КУЗОВА В СБОРЕ

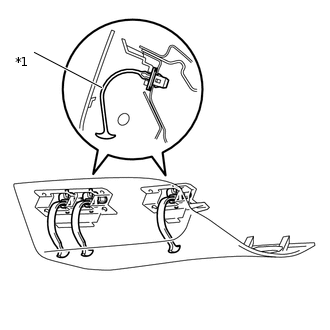

    1. B459462E01

      Установите 3 фиксатора крышки на крышку облицовки левой задней боковой панели.

      Note:

      При наличии любых повреждений замените фиксатор крышки новым.

    2. Введите в зацепление 2 направляющие, 3 фиксатора и 6 захватов, чтобы установить крышку облицовки левой задней боковой панели.

      Table 1. Обозначения на рисунке

      *1

      Фиксатор крышки

  13. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КРЫШКУ В ЗАДНЕЙ ЧАСТИ КУЗОВА В СБОРЕ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  14. УСТАНОВИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

    1. Введите в зацепление 8 фиксаторов и установите левую переднюю наружную облицовочную панель в сборе.

    2. Установите фиксатор.

  15. УСТАНОВИТЕ ПРАВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  16. УСТАНОВИТЬ ЛЕВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

    1. Сложите спинку заднего сиденья в сборе.

    2. Введите в зацепление 2 фиксатора и установите левую внутреннюю облицовочную накладку багажного отделения.

  17. УСТАНОВИТЕ ПРАВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  18. УСТАНОВИТЕ ЛЕВУЮ ПОДУШКУ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Click here

  19. УСТАНОВИТЕ ПРАВУЮ ПОДУШКУ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Click here

  20. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    Click here

  21. УСТАНОВИТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  22. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА

    1. Введите в зацепление 2 фиксатора и установите боковую облицовочную накладку с левой стороны кожуха в сборе.

    2. Установите фиксатор.

  23. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  24. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    1. B315249E01

      Совместите метку совмещения на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

      Table 2. Обозначения на рисунке

      *a

      Метка совмещения
      Note:

      После установки убедитесь, что углы совмещены правильно.

  25. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  26. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    1. Введите в зацепление 6 захватов и установите опорную накладку левой передней двери.

  27. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  28. УСТАНОВИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА

    Click here

  29. УСТАНОВИТЕ ОБИВКУ ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА

    Click here

  30. УСТАНОВИТЕ ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 2

    Click here

  31. УСТАНОВИТЕ ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 1

    Click here

  32. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    6,0 Н*м

    61 кгс*см

    53 фунт-сила-дюйма
