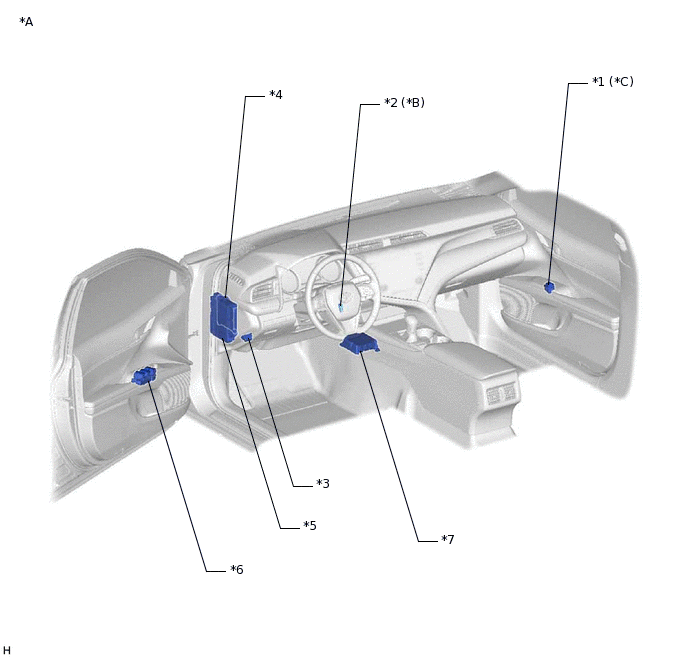

СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
для моделей без интеллектуальной системы посадки и запуска |
*C |
для моделей с модулем насоса адсорбера |
- |
- |
*1 |
ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ В СБОРЕ |
*2 |
ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ |
*3 |
DLC3 |
*4 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*5 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 4 – ПРЕДОХРАНИТЕЛЬ ECU-ACC - ПРЕДОХРАНИТЕЛЬ ECU-DCC № 2 - РЕЛЕ ALL DR LOCK - РЕЛЕ РАЗБЛОКИРОВКИ L/D-DR - РЕЛЕ РАЗБЛОКИРОВКИ D-DR |
*6 |
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ - ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ |
*7 |
БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
- |
- |

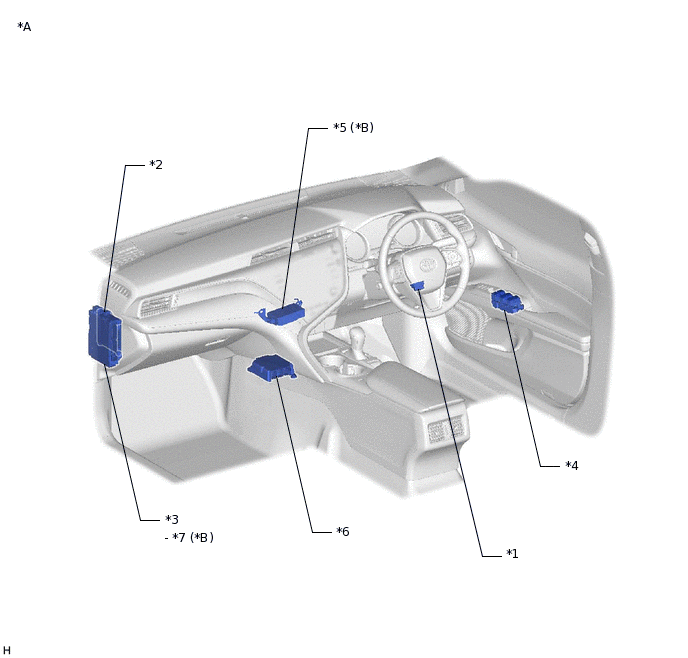

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
для моделей с батареей системы блокировки дверей |
*1 |
DLC3 |
*2 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*3 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 4 – ПРЕДОХРАНИТЕЛЬ ECU-ACC - ПРЕДОХРАНИТЕЛЬ ECU-DCC № 2 - РЕЛЕ ALL DR LOCK - РЕЛЕ РАЗБЛОКИРОВКИ L/D-DR - РЕЛЕ РАЗБЛОКИРОВКИ D-DR |
*4 |
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ - ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ |
*5 |
БАТАРЕЯ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ |
*6 |
БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
*7 |
ПРЕДОХРАНИТЕЛЬ D/L |
- |
- |

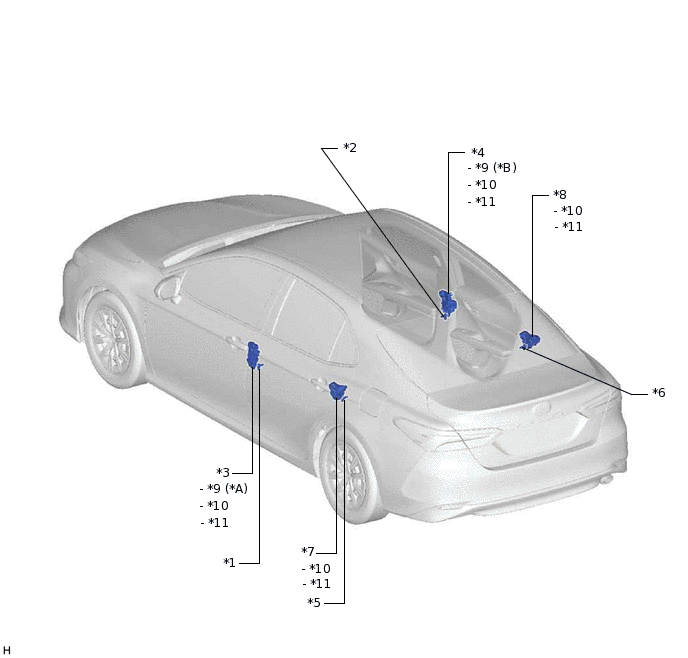

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
Для моделей с правосторонним рулевым управлением |
*1 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*2 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*3 |
ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*4 |
ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*5 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*6 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*7 |
ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*8 |
ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*9 |
ПЕРЕКЛЮЧАТЕЛЬ ПОД КЛЮЧ ОТКРЫВАНИЯ / ЗАКРЫВАНИЯ ДВЕРИ |
*10 |
ЭЛЕКТРОДВИГАТЕЛЬ ЗАМКА ДВЕРИ |
*11 |
ДАТЧИК РАЗБЛОКИРОВКИ ДВЕРИ |
- |
- |
