СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ (для моделей без системы классификации пассажиров) Контрольная лампа предупреждения о непристегнутом ремне безопасности переднего пассажира не работает

Код DTC Наименование DTC
Контрольная лампа предупреждения о непристегнутом ремне безопасности переднего пассажира не работает

ОПИСАНИЕ

Датчик присутствия пассажира (подушка раздельного переднего сиденья*1 или подушка переднего сиденья с обивкой (со стороны переднего пассажира)*2) определяет, занято или нет сиденье пассажира, и передает сигналы в щиток приборов в сборе. Замок ремня безопасности переднего сиденья в сборе (со стороны переднего пассажира) определяет состояние ремня безопасности пассажира и передает сигналы в щиток приборов в сборе. После получения сигналов от датчика присутствия пассажира (подушки раздельного переднего сиденья*1 или подушки переднего сиденья с обивкой (со стороны переднего пассажира)*2) и замка ремня безопасности переднего сиденья в сборе (со стороны переднего пассажира) контрольная лампа ремня безопасности на щитке приборов в сборе начинает мигать или гаснет.

  • *1: для моделей с сиденьями типа L-Sport

  • *2: для моделей с сиденьями типа F-Sport

СХЕМА СОЕДИНЕНИЙ

  1. Для моделей с левосторонним рулевым управлением.

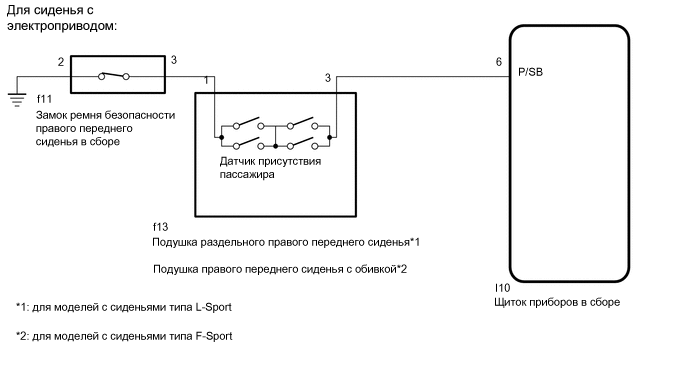

    B375851E03

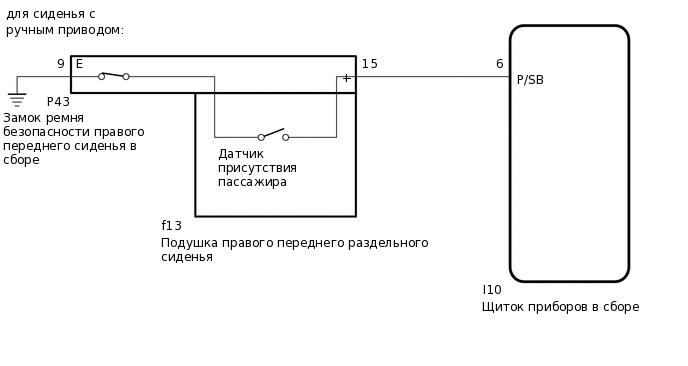

    B384942E01

  2. для моделей с правосторонним рулевым управлением.

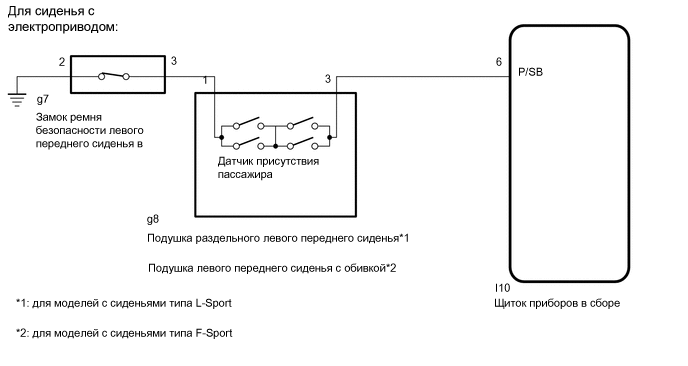

    B375851E02

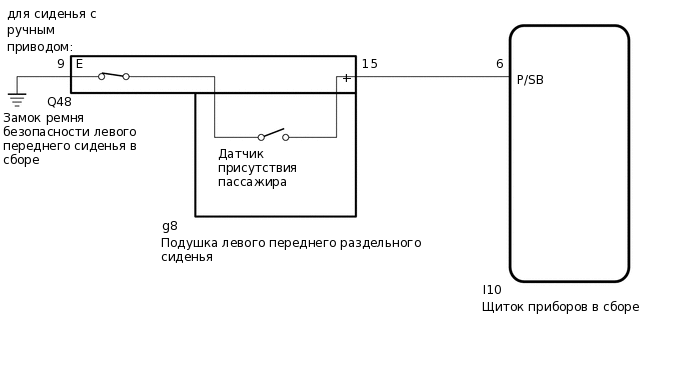

    B384942E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Система предупреждения о непристегнутом ремне безопасности использует систему передачи данных CAN. Прежде всего, убедитесь в отсутствии неисправностей в системе передачи данных CAN. См. раздел "Порядок поиска неисправностей".

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  • Заменяйте щиток приборов в сборе только новым узлом.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS (P-Seatbelt Buckle SW, Passenger Occupant Detection Switch)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Combination Meter / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

      Body Electrical > Combination Meter > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      P-Seatbelt Buckle SW

      Сигнал выключателя пряжки ремня безопасности переднего пассажира

      ON (ВКЛ) или OFF (ВЫКЛ)

      OFF (ВЫКЛ): Ремень безопасности переднего пассажира пристегнут

      ON (ВКЛ): Ремень безопасности переднего пассажира не пристегнут

      Выполняйте эту проверку, находясь в сиденье переднего пассажира.

      Passenger Occupant Detection Switch

      Сигнал датчика присутствия пассажира

      ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Сиденье переднего пассажира занято

      OFF (ВЫКЛ): Сиденье переднего пассажира не занято

      Выполните проверку, когда ремень безопасности сиденья переднего пассажира не пристегнут.

      Body Electrical > Combination Meter > Data List

      Информация на дисплее прибора

      P-Seatbelt Buckle SW

      Passenger Occupant Detection Switch

      OK

      Информация на экране GTS изменяется точно в соответствии с состоянием ремня безопасности переднего пассажира и сиденья переднего пассажира.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

  2. ПРОВЕРЬТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (со стороны переднего пассажира)

    1. Снимите замок ремня безопасности переднего сиденья в сборе (со стороны переднего пассажира).

    2. Проверьте замок ремня безопасности переднего сиденья в сборе (со стороны переднего пассажира).

    Result

    Result

    Перейдите к

    OK (для моделей с сиденьями типа L-Sport)

    A

    OK (для моделей с сиденьями типа F-Sport)

    B

    NG

    C
    B

    ПРОВЕРЬТЕ ПОДУШКУ ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ (со стороны переднего пассажира)Щелкните по следующей ссылке

    C

    ЗАМЕНИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (со стороны переднего пассажира)

    A

  3. ПРОВЕРЬТЕ ПОДУШКУ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ (со стороны переднего пассажира)

    1. Снимите подушку раздельного переднего сиденья (со стороны переднего пассажира).

      Нажмите здесьЩелкните по следующей ссылке

    2. Проверьте подушку раздельного переднего сиденья (со стороны переднего пассажира).

      Нажмите здесьЩелкните по следующей ссылке

    Result

    Result

    Перейти К

    OK (для сидений с электроприводом)

    A

    OK (для сидений с ручным приводом)

    B

    NG

    C
    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (со стороны переднего пассажира) - ЩИТОК ПРИБОРОВ И МАССА)Щелкните по следующей ссылке

    C

    ЗАМЕНИТЕ ПОДУШКУ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ (со стороны переднего пассажира)

    Нажмите здесьЩелкните по следующей ссылке

    A

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ - ПОДУШКА РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ (со стороны переднего пассажира))

    1. Отсоедините разъем I10 щитка приборов в сборе.

    2. Отсоедините разъем f13*1 или g8*2 подушки раздельного переднего сиденья (со стороны переднего пассажира).

      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 1. для моделей с левосторонним рулевым управлением.

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I10-6 (P/SB) - f13-3

      Всегда

      Менее 1 Ом

      I10-6 (P/SB) или f13-3 - масса

      Всегда

      10 кОм или более
      Table 2. Для моделей с правосторонним рулевым управлением

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I10-6 (P/SB) - g8-3

      Всегда

      Менее 1 Ом

      I10-6 (P/SB) или g8-3 - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ - ПОДУШКА ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ И МАССА)

    • *1: для моделей с левосторонним рулевым управлением

    • *2: для моделей с правосторонним рулевым управлением

    1. Отсоедините разъем f11*1 или g7*2 замка ремня безопасности переднего сиденья в сборе (со стороны переднего пассажира).

    2. Отсоедините разъем f13*1 или g8*2 подушки раздельного переднего сиденья (со стороны переднего пассажира).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 3. для моделей с левосторонним рулевым управлением.

      Подключение диагностического прибора

      Условие

      Номинальное значение

      f11-3 - f13-1

      Всегда

      Менее 1 Ом

      f11-3 или f13-1 - масса

      Всегда

      10 кОм или более

      f11-2 - масса

      Всегда

      Менее 1 Ом
      Table 4. Для моделей с правосторонним рулевым управлением

      Подключение диагностического прибора

      Условие

      Номинальное значение

      g7-3 - g8-1

      Всегда

      Менее 1 Ом

      g7-3 или g8-1 - масса

      Всегда

      10 кОм или более

      g7-2 - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (со стороны переднего пассажира) - ЩИТОК ПРИБОРОВ И МАССА)

    1. Отсоедините разъем P43*1 или Q48*2 замка ремня безопасности переднего сиденья в сборе (со стороны переднего пассажира).

      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Отсоедините разъем I10 щитка приборов в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 5. для моделей с левосторонним рулевым управлением.

      Подключение диагностического прибора

      Условие

      Номинальное значение

      P43-15 (+) - I10-6 (P/SB)

      Всегда

      Менее 1 Ом

      P43-15 (+) или I10-6 (P/SB) - масса

      Всегда

      10 кОм или более

      P43-9 (E) - масса

      Всегда

      Менее 1 Ом
      Table 6. Для моделей с правосторонним рулевым управлением

      Подключение диагностического прибора

      Условие

      Номинальное значение

      Q48-15 (+) - I10-6 (P/SB)

      Всегда

      Менее 1 Ом

      Q48-15 (+) или I10-6 (P/SB) - масса

      Всегда

      10 кОм или более

      Q48-9 (E) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  7. ПРОВЕРЬТЕ ПОДУШКУ ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ (со стороны переднего пассажира)

    1. Снимите подушку переднего сиденья с обивкой (со стороны переднего пассажира).

      Нажмите здесьЩелкните по следующей ссылке

    2. Проверьте подушку переднего сиденья с обивкой (со стороны переднего пассажира).

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ПОДУШКУ ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ (со стороны переднего пассажира)

    Нажмите здесьЩелкните по следующей ссылке

    СООТВ

  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ - ПОДУШКА ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ (со стороны переднего пассажира))

    1. Отсоедините разъем I10 щитка приборов в сборе.

    2. Отсоедините разъем f13*1 или g8*2 подушки переднего сиденья с обивкой (со стороны переднего пассажира).

      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 7. для моделей с левосторонним рулевым управлением.

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I10-6 (P/SB) - f13-3

      Всегда

      Менее 1 Ом

      I10-6 (P/SB) или f13-3 - масса

      Всегда

      10 кОм или более
      Table 8. Для моделей с правосторонним рулевым управлением

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I10-6 (P/SB) - g8-3

      Всегда

      Менее 1 Ом

      I10-6 (P/SB) или g8-3 - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  9. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ - ПОДУШКА ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ (со стороны переднего пассажира))

    1. Отсоедините разъем I10 щитка приборов в сборе.

    2. Отсоедините разъем f13*1 или g8*2 подушки переднего сиденья с обивкой (со стороны переднего пассажира).

      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 9. для моделей с левосторонним рулевым управлением.

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I10-6 (P/SB) - f13-3

      Всегда

      Менее 1 Ом

      I10-6 (P/SB) или f13-3 - масса

      Всегда

      10 кОм или более
      Table 10. Для моделей с правосторонним рулевым управлением

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I10-6 (P/SB) - g8-3

      Всегда

      Менее 1 Ом

      I10-6 (P/SB) или g8-3 - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  10. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ — ПОДУШКА ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ И МАССА)

    • *1: для моделей с левосторонним рулевым управлением

    • *2: для моделей с правосторонним рулевым управлением

    1. Отсоедините разъем f11*1 или g7*2 замка ремня безопасности переднего сиденья в сборе (со стороны переднего пассажира).

    2. Отсоедините разъем f13*1 или g8*2 подушки переднего сиденья с обивкой (со стороны переднего пассажира).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 11. для моделей с левосторонним рулевым управлением.

      Подключение диагностического прибора

      Условие

      Номинальное значение

      f11-3 - f13-1

      Всегда

      Менее 1 Ом

      f11-3 или f13-1 - масса

      Всегда

      10 кОм или более

      f11-2 - масса

      Всегда

      Менее 1 Ом
      Table 12. Для моделей с правосторонним рулевым управлением

      Подключение диагностического прибора

      Условие

      Номинальное значение

      g7-3 - g8-1

      Всегда

      Менее 1 Ом

      g7-3 или g8-1 - масса

      Всегда

      10 кОм или более

      g7-2 - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
