ЗАДНИЙ БАМПЕР РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ЗАДНИЙ ФОНАРЬ В СБОРЕ

    Click here

  2. СНИМИТЕ ЛЕВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА

    1. B313043

      Отсоедините 4 фиксатора и снимите левое боковое уплотнение заднего бампера.

  3. СНИМИТЕ ПРАВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА

    Tip:

    Порядок выполнения работ для левой и правой стороны одинаков.

  4. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    1. B313044

      Выверните 2 винта и снимите левый боковой держатель заднего бампера.

  5. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tip:

    Порядок выполнения работ для левой и правой стороны одинаков.

  6. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА

    1. B457916

      Выверните 3 винта и снимите левый боковой кронштейн заднего бампера.

  7. СНИМИТЕ ПРАВЫЙ БОКОВОЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА

    Tip:

    Порядок выполнения работ для левой и правой стороны одинаков.

  8. СНИМИТЕ УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА

    1. B313046

      Выверните 4 болта, отверните 2 гайки и снимите усиление заднего бампера.

  9. СНИМИТЕ ЦЕНТРАЛЬНЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА

    1. B313047

      С помощью съемника фиксаторов освободите фиксатор и снимите центральный кронштейн заднего бампера.

      Tip:

      Порядок выполнения работ для левой и правой стороны одинаков.

  10. СНИМИТЕ ЛЕВУЮ ПЛАСТИНУ ЗАДНЕГО БАМПЕРА

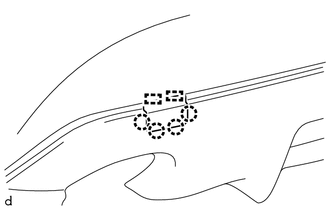

    1. B453767

      Освободите 4 захвата и 2 направляющие и снимите левую пластину заднего бампера.

  11. СНИМИТЕ ПРАВУЮ ПЛАСТИНУ ЗАДНЕГО БАМПЕРА

    Tip:

    Порядок выполнения работ для левой и правой стороны одинаков.
