ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже описаны необходимые процедуры (регулировка, калибровка, инициализация или регистрация), которые должны быть выполнены после снятия, установки или замены деталей при снятии/установке выключателя аварийной сигнализации в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура	Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Линк
Отсоедините провод от отрицательного вывода аккумуляторной батареи.	Выполните калибровку "нуля" датчика положения рулевого колеса	Система предупреждения об уходе с полосы (с участием рулевого управления)	Щелкните по следующей ссылке
		Предаварийная система безопасности
	Сохраните в памяти нейтральное положение рулевого колеса	Система помощи при парковке	Щелкните по следующей ссылке
		Система панорамного заднего обзора	Щелкните по следующей ссылке

CAUTION:

Некоторые рассмотренные операции по обслуживанию могут влиять на работу системы подушек безопасности SRS. Перед началом обслуживания обязательно ознакомьтесь с мерами предосторожности, связанными с системой подушек безопасности SRS.

Нажмите здесьЩелкните по следующей ссылке

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

   Нажмите здесьЩелкните по следующей ссылке

2. СНИМИТЕ ТРУБОПРОВОД СОПЛА № 1 БОКОВОГО ОТТАИВАТЕЛЯ

   Нажмите здесьЩелкните по следующей ссылке

3. СНИМИТЕ ТРУБОПРОВОД БОКОВОГО СОПЛА ОТТАИВАТЕЛЯ № 2

   Нажмите здесьЩелкните по следующей ссылке

4. СНИМИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ

   Нажмите здесьЩелкните по следующей ссылке

5. СНИМИТЕ ЗЕРКАЛО ЩИТКА ПРИБОРОВ В СБОРЕ (для моделей с блоком индикации на ветровом стекле)

   Нажмите здесьЩелкните по следующей ссылке

6. СНИМИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ

   Нажмите здесьЩелкните по следующей ссылке

7. СНИМИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ

   Нажмите здесьЩелкните по следующей ссылке

8. СНИМИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ

   Нажмите здесьЩелкните по следующей ссылке

9. СНИМИТЕ ДЕФЛЕКТОР № 2 ПАНЕЛИ ПРИБОРОВ В СБОРЕ

   Нажмите здесьЩелкните по следующей ссылке

10. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ В СБОРЕ

    1.

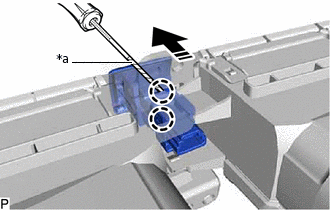

       *a	Защитная клейкая лента
       	Снимите в этом направлении

       С помощью отвертки с обернутым защитной клейкой лентой концом освободите 2 захвата и снимите выключателя аварийной сигнализации в сборе, как показано на рисунке.
