ENTRY AND START SYSTEM(for Start Function) PARTS LOCATION

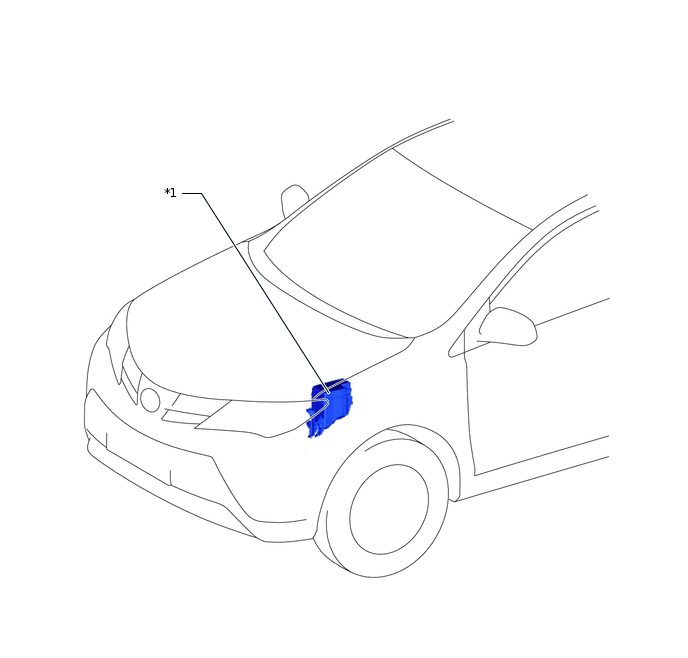

ILLUSTRATION
*1 |
ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - IG2 RELAY - IG2 FUSE - ECU-B NO. 1 FUSE - AM2 FUSE |
- |
- |

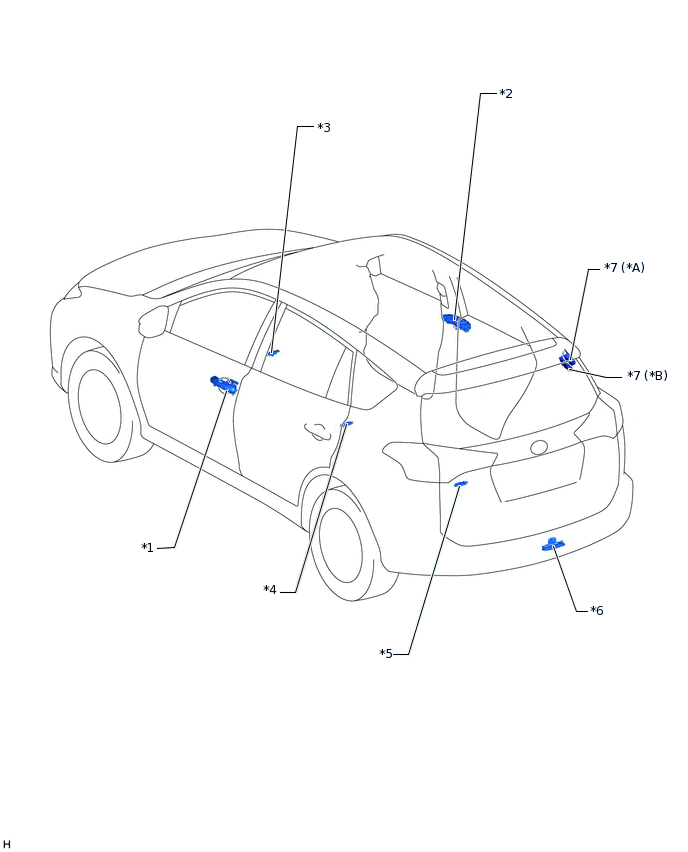

ILLUSTRATION
*A |
for 12 Pin Type |
*B |
except 12 Pin Type |
*1 |
FRONT DOOR OUTSIDE HANDLE ASSEMBLY LH |
*2 |
FRONT DOOR OUTSIDE HANDLE ASSEMBLY RH |
*3 |
NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR) |
*4 |
NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (REAR FLOOR) |
*5 |
NO. 3 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (REAR FLOOR) |
*6 |
ELECTRICAL KEY OSCILLATOR (OUTSIDE LUGGAGE) |
*7 |
DOOR CONTROL RECEIVER |
- |
- |

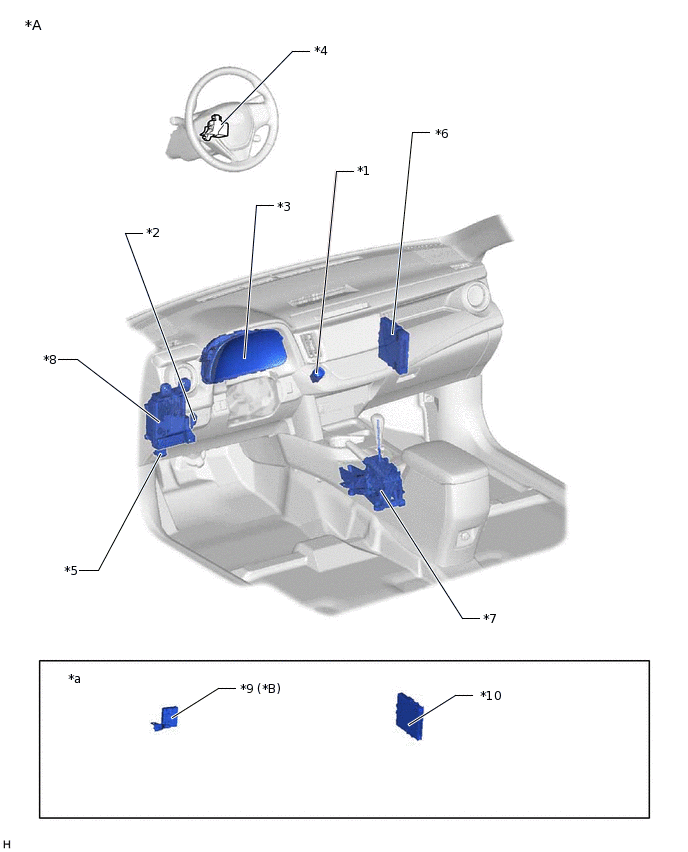

ILLUSTRATION
*A |
for LHD |
*B |
w/ ID Code Box (Immobiliser Code ECU) |
*1 |
POWER SWITCH |
*2 |
STOP LIGHT SWITCH ASSEMBLY |
*3 |
COMBINATION METER ASSEMBLY |
*4 |
STEERING LOCK ECU (STEERING LOCK ACTUATOR ASSEMBLY) |
*5 |
DLC3 |
*6 |
HYBRID VEHICLE CONTROL ECU |
*7 |
SHIFT LOCK CONTROL ECU (LOWER SHIFT LEVER ASSEMBLY) |
*8 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ACC RELAY - IG1 NO. 1 RELAY - IG1 NO. 2 RELAY - IG1 NO. 3 RELAY - ACC FUSE - ECU-IG NO. 1 FUSE - WIP FR FUSE - S/HTR F/R FUSE - STOP FUSE |
*9 |
ID CODE BOX (IMMOBILISER CODE ECU) |
*10 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
*a |
Refer to the Service Bulletin for the installation position of the parts. |
- |
- |

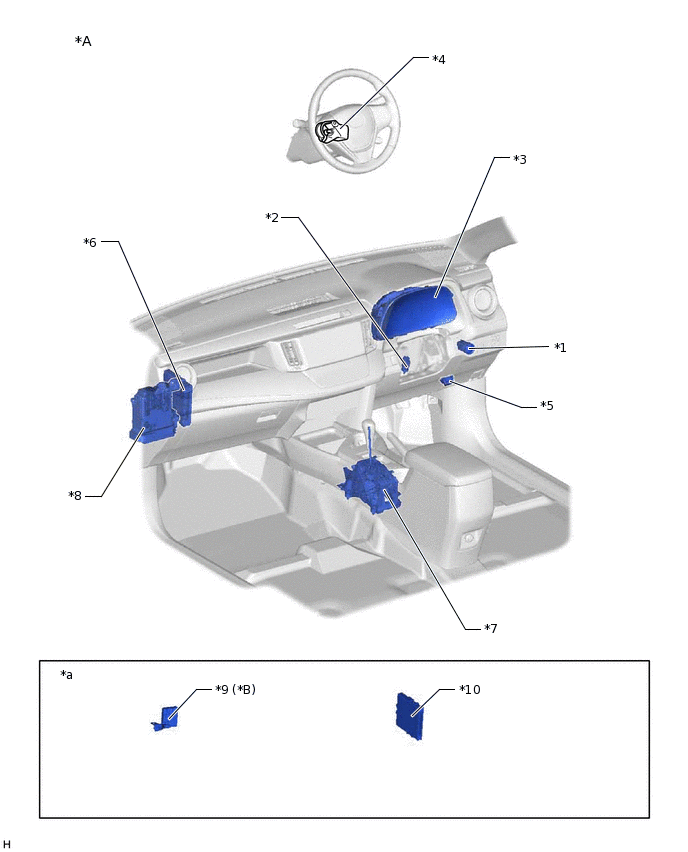

ILLUSTRATION
*A |
for RHD |
*B |
w/ ID Code Box (Immobiliser Code ECU) |
*1 |
POWER SWITCH |
*2 |
STOP LIGHT SWITCH ASSEMBLY |
*3 |
COMBINATION METER ASSEMBLY |
*4 |
STEERING LOCK ECU (STEERING LOCK ACTUATOR ASSEMBLY) |
*5 |
DLC3 |
*6 |
HYBRID VEHICLE CONTROL ECU |
*7 |
SHIFT LOCK CONTROL ECU (LOWER SHIFT LEVER ASSEMBLY) |
*8 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ACC RELAY - IG1 NO. 1 RELAY - IG1 NO. 2 RELAY - IG1 NO. 3 RELAY - ACC FUSE - ECU-IG NO. 1 FUSE - WIP FR FUSE - S/HTR F/R FUSE - STOP FUSE |
*9 |
ID CODE BOX (IMMOBILISER CODE ECU) |
*10 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
*a |
Refer to the Service Bulletin for the installation position of the parts. |
- |
- |
