СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ SRS, диагностические DTC: B162B и B162C

Код DTC Наименование DTC
B162B Отсутствие связи с правым боковым датчиком системы SRS № 2
B162C Ошибка инициализации правого бокового датчика системы SRS № 2

ОПИСАНИЕ

Цепь правого бокового датчика системы SRS (шина 2) включает в себя ЭБУ системы SRS в сборе и правый боковой датчик системы SRS № 1.

Правый боковой датчик системы SRS № 1 обнаруживает удар автомобиля при столкновении и посылает сигналы в блок управления системы SRS, который определяет необходимость активации подушек безопасности и преднатяжителей.

Эти коды DTC регистрируются при обнаружении неисправности в цепи правого бокового датчика системы SRS (шина 2).

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

Индикация предупреждения

Режим диагностики / режим проверки

B162B

Отсутствие связи с правым боковым датчиком системы SRS № 2

  • ЭБУ системы SRS в сборе обнаруживает сигнал короткого замыкания в линии, короткого замыкания на массу или B+, или обрыва в цепи правого бокового датчика системы SRS (шина 2).

  • Неисправность правого бокового датчика системы SRS № 1

  • Неисправность блока управления системы SRS

  • Напольный провод

  • Правый боковой датчик системы SRS № 1

  • Центральный блок управления системы SRS

Загорается

Не относится к режиму диагностики/проверки

B162C

Ошибка инициализации правого бокового датчика системы SRS № 2

  • ЭБУ системы SRS в сборе обнаруживает сигнал короткого замыкания в линии, короткого замыкания на массу или B+, или обрыва в цепи правого бокового датчика системы SRS (шина 2).

  • Неисправность правого бокового датчика системы SRS № 1

  • Неисправность блока управления системы SRS

  • Напольный провод

  • Правый боковой датчик системы SRS № 1

  • Центральный блок управления системы SRS

Загорается

Не относится к режиму диагностики/проверки

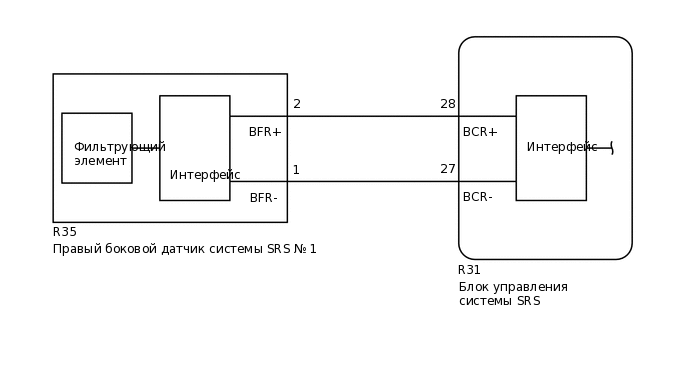

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B473434E07

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (–) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ

    1. Выключите зажигание.

    2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. Проверьте правильность подключения разъемов к блоку управления системы SRS и правому боковому датчику системы SRS № 1.

      СООТВ

      Разъемы подсоединены должным образом.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ

    СООТВ

  2. ПРОВЕРЬТЕ РАЗЪЕМЫ

    1. Отсоедините разъемы от блока управления системы SRS и правого бокового датчика системы SRS № 1.

    2. Убедитесь, что контакты разъемов не деформированы и не повреждены.

      OK

      Контакты не деформированы и не повреждены.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

    СООТВ

  3. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД

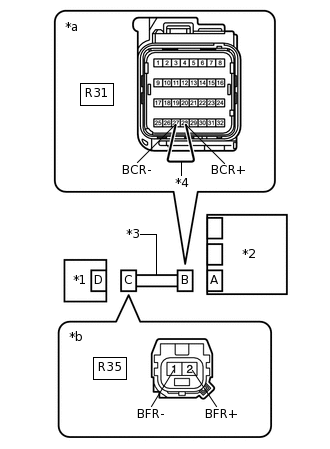

    1. B474700C01

      *1

      Правый боковой датчик системы SRS № 1

      *2

      Центральный блок управления системы SRS

      *3

      Напольный провод

      *4

      Технологический провод

      *a

      Вид спереди разъема со стороны жгута проводов:

      (блок управления системы SRS)

      *b

      Вид спереди разъема со стороны жгута проводов:

      (к правому боковому датчику системы SRS № 1)

      Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    2. Установите замок зажигания в положение ON (ВКЛ.).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      R35-2 (BFR+) - масса

      Зажигание включено

      Менее 1 В

      R35-1 (BFR-) - масса

      Зажигание включено

      Менее 1 В

    4. Выключите зажигание.

    5. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    6. С помощью технологического провода соедините контакты 28 (BCR+) и 27 (BCR-) разъема "В".

      Note:

      Технологический провод следует вставлять в контакты разъема без усилия.

    7. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      R35-2 (BFR+) - R35-1 (BFR-)

      Всегда

      Менее 1 Ом

    8. Отсоедините технологический провод от разъема В.

    9. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      R35-2 (BFR+) - R35-1 (BFR-)

      Всегда

      1 МОм или более

      R35-2 (BFR+) - масса

      Всегда

      1 МОм или более

      R35-1 (BFR-) - масса

      Всегда

      1 МОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

    СООТВ

  4. ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 1

    1. C238218C02

      *1

      Левый боковой датчик системы SRS № 1

      *2

      Центральный блок управления системы SRS

      Подсоедините разъем к блоку управления системы SRS.

    2. Поменяйте местами правый и левый боковые датчики системы SRS № 1 и подсоедините к ним разъемы.

    3. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    4. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    5. Удалите коды DTC, сохраненные в памяти.

      Body Electrical > SRS Airbag > Clear DTCs

    6. Выключите зажигание.

    7. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    8. Проверьте наличие кодов DTC.

      Body Electrical > SRS Airbag > Trouble Codes

      Tip:

      На этом этапе могут выводиться коды, отличные от кодов DTC B162B, B162C, B163B и B163C, однако они не связаны с данной проверкой.

    9. Выключите зажигание.

    10. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    11. Установите на место правый и левый боковые датчики системы SRS № 1 и подсоедините к ним разъемы.

    Результат

    Result

    Перейти К

    Выводится DTC B162B или B162C.

    A

    Выводится DTC B163B или B163C.

    B

    Коды DTC B162B, B162C, B163B и B163C не выводятся.

    C
    A

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылке

    B

    ЗАМЕНИТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 1

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    C

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылке
