АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ УРОВНЕМ ФАР РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
*1 |
ЛЕВЫЙ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ |
*2 |
БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) |
*3 |
ECM |
*4 |
ЛЕВАЯ ФАРА В СБОРЕ - ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ - ЛЕВАЯ ФАРА - ЛЕВАЯ ФАРА В СБОРЕ - ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ЛЕВОЙ ФАРЫ |
*5 |
ПРАВАЯ ФАРА В СБОРЕ - ЭБУ ПРАВОЙ ФАРЫ В СБОРЕ - ПРАВАЯ ФАРА В СБОРЕ - ПРАВАЯ ФАРА В СБОРЕ - ПРАВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР |
*6 |
БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - РЕЛЕ H-LP LH/DIMMER(HI) |
*7 |
БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА - РЕЛЕ H-LP RH |
- |
- |
ИЛЛЮСТРАЦИЯ

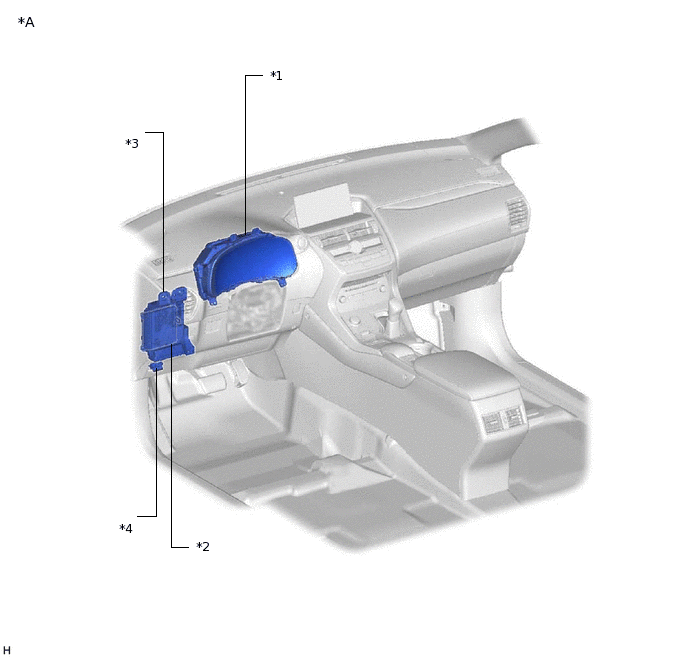

*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*2 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*3 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 |
*4 |
DLC3 |
ИЛЛЮСТРАЦИЯ

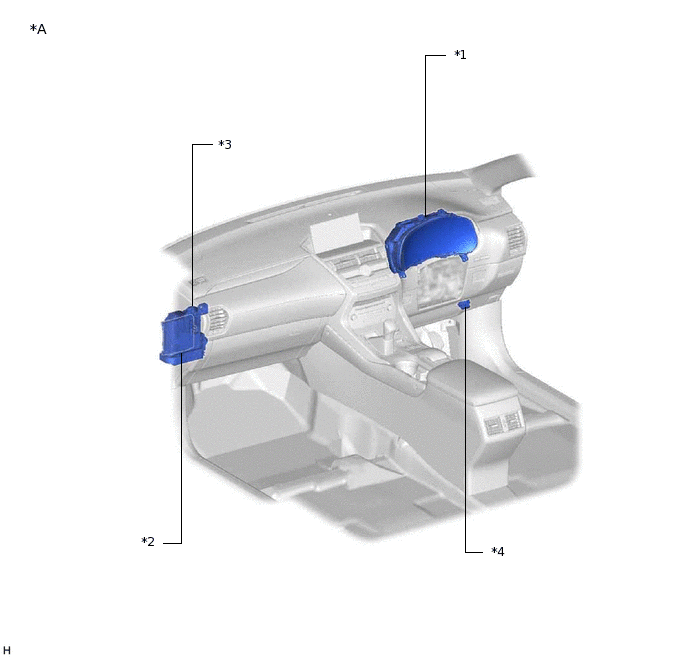

*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*2 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*3 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 |
*4 |
DLC3 |
