ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS (для моделей с задним сиденьем № 2) УСТАНОВКА
ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ
Tip:
Порядок выполнения работ одинаков для правой и левой стороны.
Ниже описан порядок работ для левой стороны.
ПОРЯДОК ВЫПОЛНЕНИЯ
УСТАНОВИТЕ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS
Убедитесь, что зажигание выключено.
Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.
CAUTION:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
Перед разъединением разъема убедитесь в том, что положение белого замка корпуса соответствует указанному на рисунке.
*a
Правильно
*b
Неправильно
Введите в зацепление захват, установите задний датчик системы SRS и закрепите болтом.
9,0 Н*м
92 кгс*см
80 фунт-сила-дюймов
Note:
В случае падения заднего датчика системы SRS либо при наличии трещин, заусенцев или иных дефектов на корпусе или разъеме замените датчик новым.
При установке заднего датчика системы SRS следите за тем, чтобы электропроводка системы SRS не создавала препятствий для других деталей и не пережималась ими.
Убедитесь в надежности посадки захвата заднего датчика системы SRS в отверстии кузова.
Подсоедините разъем к заднему датчику системы SRS.

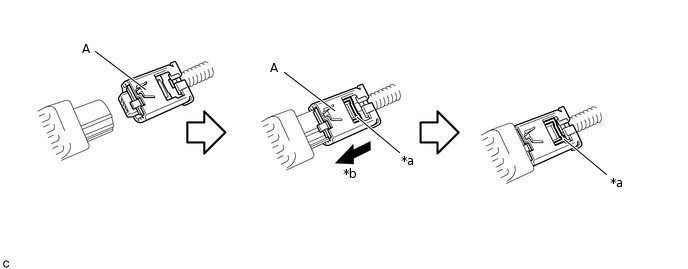

*a
Белый замок корпуса
*b
Подсоедините
Note:
При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
Tip:
Вставляйте разъем до полной фиксации (при фиксации раздастся щелчок).
Когда разъем заблокирован, белый замок корпуса сдвигается. Не придерживайте белый замок корпуса и часть (A), поскольку это может привести к ненадежному соединению.
Проверьте отсутствие люфта между установочными деталями заднего датчика системы SRS.
