БЛОК АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ШЛАНГ САПУНА ТРАНСМИССИИ В СБОРЕ

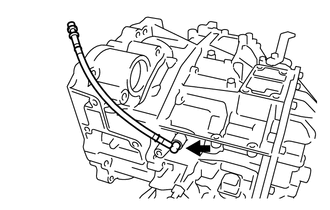

    1. C296954

      С помощью отвертки с обернутым изолентой концом снимите шланг сапуна трансмиссии в сборе с картера трансмиссии в сборе.

    2. C134952C01

      *1

      Пробка сапуна № 1

      *2

      Шланг пробки сапуна

      *3

      Пробка сапуна № 2

      *4

      Кольцевое уплотнение

      Используя отвертку с обернутым изолентой концом, снимите пробку сапуна № 1 со шланга пробки сапуна.

    3. Используя отвертку с обернутым изолентой концом, снимите пробку сапуна № 2 со шланга пробки сапуна.

    4. С помощью отвертки с обернутым изолентой концом снимите кольцевое уплотнение с пробки сапуна № 2.

  2. СНИМИТЕ РЫЧАГ ПРИВОДНОГО ВАЛА ТРАНСМИССИИ

    1. C136685

      Отверните гайку и снимите шайбу и рычаг приводного вала трансмиссии с вала рычага клапана с ручным управлением.

  3. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА / НЕЙТРАЛИ В СБОРЕ

    1. C136686

      Выверните 2 болта и снимите датчик положения паркинга/нейтрали в сборе с картера трансмиссии.

      Note:

      Прежде чем снимать датчик положения паркинга/нейтрали в сборе, удалите всю грязь и ржавчину с монтажной части вала рычага клапана с ручным управлением в сборе. Следите за тем, чтобы датчик положения паркинга/нейтрали снимался строго вдоль вала рычага клапана с ручным управлением, и будьте осторожны, чтобы не деформировать плоскую пружину, поддерживающую вал рычага клапана с ручным управлением. Если плоская пружина деформирована, датчик положения паркинга/нейтрали не может быть установлен правильно.

  4. СНИМИТЕ ШТУЦЕР МАСЛЯНОГО РАДИАТОРА В СБОРЕ

    1. C395091C01

      *1

      Пустотелый соединительный болт-штуцер

      *2

      Прокладка

      Снимите пустотелый соединительный болт-штуцер и снимите 2 прокладки с картера трансмиссии в сборе.

    2. Выверните болт и снимите штуцер масляного радиатора в сборе с картера трансмиссии в сборе.

  5. СНИМИТЕ ВПУСКНОЙ КОЛЕНЧАТЫЙ ПАТРУБОК МАСЛЯНОГО РАДИАТОРА

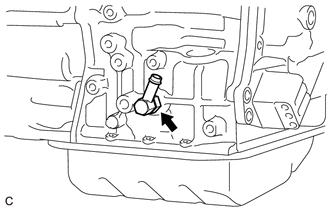

    1. C395092

      Снимите впускной коленчатый патрубок масляного радиатора с картера трансмиссии.

    2. Снимите с впускного коленчатого патрубка масляного радиатора кольцевое уплотнение.

  6. СНИМИТЕ ПРОБКУ № 1 КАРТЕРА ТРАНСМИССИИ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ

    1. C390871

      Снимите 3 пробки № 1 картера трансмиссии с картера трансмиссии в блоке с главной передачей

    2. С помощью отвертки с обернутым изолентой концом снимите 3 кольцевых уплотнения с 3 пробок картера трансмиссии № 1.

  7. СНИМИТЕ ПРОБКУ № 2 КАРТЕРА ТРАНСМИССИИ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ

    1. C317145

      С помощью шестигранного торцевого ключа на 6 мм снимите 3 пробки картера трансмиссии № 2 с кожуха трансмиссии.

    2. Снимите 3 прокладки с 3 пробок картера трансмиссии № 2.

  8. ПОДОПРИТЕ АВТОМАТИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ

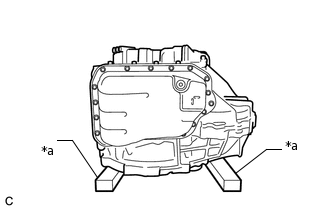

    1. C385282C01

      *a

      Деревянный брусок

      Подоприте автоматическую трансмиссию в блоке с главной передачей деревянными брусками.

  9. СНИМИТЕ ПРОБКУ ПЕРЕЛИВНОГО ОТВЕРСТИЯ

    1. C317147

      С помощью шестигранного торцевого ключа на 6 мм снимите пробку переливного отверстия с масляного поддона автоматической трансмиссии.

    2. Снимите прокладку с пробки переливного отверстия.

  10. СНИМИТЕ ПАТРУБОК МАСЛОНАЛИВНОЙ ГОРЛОВИНЫ ТРАНСМИССИИ № 1

    1. C317148

      С помощью шестигранного торцевого ключа на 6 мм снимите патрубок маслоналивной горловины трансмиссии № 1 с масляного поддона автоматической трансмиссии.

  11. СНИМИТЕ МАСЛЯНЫЙ ПОДДОН АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ

    1. C385275

      Выверните 19 болтов и снимите масляный поддон автоматической трансмиссии в сборе с картера трансмиссии в блоке с главной передачей в сборе.

      Note:

      В масляном поддоне автоматической трансмиссии остается некоторое количество жидкости. Выверните все болты и осторожно снимите масляный поддон автоматической трансмиссии в сборе.

  12. СНИМИТЕ ПРОКЛАДКУ МАСЛЯНОГО ПОДДОНА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

    1. Снимите прокладку масляного поддона автоматической трансмиссии с масляного поддона автоматической трансмиссии.

  13. СНИМИТЕ МАГНИТ МАСЛЯНОГО ФИЛЬТРА ТРАНСМИССИИ

    1. C317150C01

      *1

      Магнит масляного фильтра трансмиссии

      Снимите с масляного поддона автоматической трансмиссии в сборе 4 магнита масляного фильтра трансмиссии.

  14. ПРОВЕРЬТЕ МАГНИТ МАСЛЯНОГО ФИЛЬТРА ТРАНСМИССИИ

    Нажмите здесьClick here

  15. СНИМИТЕ СЕТЧАТЫЙ МАСЛЯНЫЙ ФИЛЬТР КОРПУСА КЛАПАНОВ В СБОРЕ

    1. C379911

      Выверните 2 болта и снимите сетчатый масляный фильтр в сборе корпуса клапанов с корпуса клапанов трансмиссии в сборе.

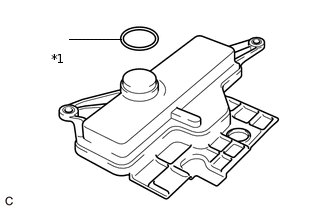

    2. C317151C02

      *1

      Кольцевое уплотнение

      Снимите кольцевое уплотнение с сетчатого масляного фильтра корпуса клапанов в сборе.

  16. СНИМИТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ

    1. C379912

      Выверните 11 болтов и снимите корпус клапанов трансмиссии в сборе с картера трансмиссии в сборе.

      Note:

      При снятии корпуса клапанов трансмиссии будьте осторожны, не допускайте, чтобы датчик оборотов трансмиссии и картер трансмиссии мешали друг другу.

  17. СНИМИТЕ ПРОКЛАДКУ КАРТЕРА ТРАНСМИССИИ

    1. C201316

      Снимите 2 прокладки с картера трансмиссии в блоке с главной передачей в сборе.

  18. ПРОВЕРЬТЕ ОСЕВОЙ ЛЮФТ ПЕРВИЧНОГО ВАЛА В СБОРЕ

    Нажмите здесьClick here

  19. СНИМИТЕ ПРОБКУ ЗАЛИВНОГО ОТВЕРСТИЯ

    1. C379913

      Снимите пробку наливного отверстия с задней крышки трансмиссии в сборе.

    2. Снимите прокладку с пробки наливного отверстия.

  20. СНИМИТЕ ПРОБКУ ЗАДНЕЙ КРЫШКИ ТРАНСМИССИИ

    1. C379914

      Снимите 3 пробки задней крышки трансмиссии с задней крышки трансмиссии.

    2. С помощью отвертки с обернутым изолентой концом снимите 3 кольцевых уплотнения с 3 пробок задней крышки трансмиссии.

  21. СНИМИТЕ ЗАДНЮЮ КРЫШКУ ТРАНСМИССИИ В СБОРЕ

    1. C379915

      Выверните 14 болтов из задней крышки трансмиссии в сборе.

    2. С помощью латунного стержня и молотка обстучите заднюю крышку трансмиссии по периметру и снимите ее с картера трансмиссии.

    3. C274807

      Используя отвертку с обернутым изолентой концом, снимите 3 кольцевых уплотнения с картера трансмиссии в сборе.

    4. C297890C06

      *1

      Упорный игольчатый роликовый подшипник

      *2

      Кольцо упорного подшипника

      Снимите упорный игольчатый роликовый подшипник и кольцо упорного подшипника с задней крышки трансмиссии.

    5. C299131C04

      *1

      Маслоуплотнительное кольцо

      Используя отвертку с обернутым изолентой концом, снимите 2 маслоуплотнительных кольца с задней крышки трансмиссии в сборе.

    6. C201318

      С помощью торцевого ключа "TORX" T30 выверните 2 винта "TORX" и снимите пластину задней крышки трансмиссии с задней крышки трансмиссии.

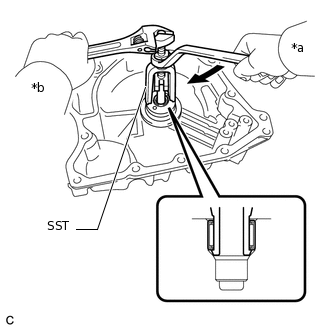

    7. C194888C10

      *a

      Поверните

      *b

      Удерживайте

      С помощью SST извлеките игольчатый роликовый подшипник из задней крышки трансмиссии.

      09319-60020

  22. СНИМИТЕ ЗАДНЮЮ МНОГОДИСКОВУЮ МУФТУ В СБОРЕ

    1. C202901C10

      *1

      Упорный игольчатый роликовый подшипник

      *2

      Задняя многодисковая муфта в сборе

      Снимите многодисковую муфту задней передачи в сборе с картера трансмиссии.

    2. Извлеките упорный игольчатый роликовый подшипник из картера трансмиссии.

    3. C224456C01

      *1

      Кольцевое уплотнение

      *2

      Маслоуплотнительное кольцо

      С помощью отвертки с обернутым изолентой концом снимите кольцевое уплотнение с задней многодисковой муфты в сборе.

    4. С помощью отвертки с обернутым изолентой концом снимите маслоуплотнительное кольцо с задней многодисковой муфты в сборе.

  23. СНИМИТЕ СОЛНЕЧНУЮ ШЕСТЕРНЮ ЗАДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ В СБОРЕ

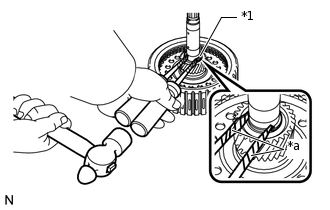

    1. C317752C01

      *1

      Пружинное стопорное кольцо

      *a

      Защитная клейкая лента

      С помощью 2 отверток с обернутым изолентой концом и молотка удалите пружинное стопорное кольцо с задней многодисковой муфты в сборе.

      Tip:

      Чтобы предотвратить отскакивание пружинного стопорного кольца, используйте кусок ткани.

    2. C201321C01

      *1

      Солнечная шестерня задней планетарной передачи в сборе

      Снимите солнечную шестерню задней планетарной передачи в сборе с задней многодисковой муфты в сборе.

    3. C201526C01

      *1

      Упорный игольчатый роликовый подшипник

      *2

      Кольцо упорного подшипника

      Снимите упорный игольчатый роликовый подшипник и кольцо упорного подшипника с задней многодисковой муфты в сборе.

  24. ПРОВЕРЬТЕ СОЛНЕЧНУЮ ШЕСТЕРНЮ ЗАДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ В СБОРЕ

    Нажмите здесьClick here

  25. СНИМИТЕ КОЖУХ ТРАНСМИССИИ

    1. C205232

      Выверните 20 болтов из кожуха трансмиссии.

    2. С помощью латунного стержня и молотка обстучите кожух трансмиссии по периметру и снимите его с картера трансмиссии.

  26. СНИМИТЕ ПРАВЫЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК ВЕДУЩЕЙ ШЕСТЕРНИ ДИФФЕРЕНЦИАЛА (НАРУЖНОЕ КОЛЬЦО)

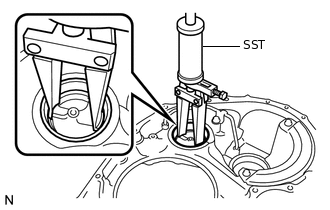

    1. C201323N05

      Используя SST, снимите правый конический роликовый подшипник ведущей шестерни дифференциала (наружное кольцо) и шайбу с кожуха трансмиссии.

      09308-00010

  27. СНИМИТЕ САЛЬНИК ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА

    1. C201325N06

      С помощью SST и молотка снимите сальник правого переднего приводного вала с кожуха трансмиссии.

      09950-60011

      09951-00550

      09950-70010

      09951-07200

  28. СНИМИТЕ НАРУЖНОЕ КОЛЬЦО ПЕРЕДНЕГО КОНИЧЕСКОГО РОЛИКОВОГО ПОДШИПНИКА КОРПУСА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

    1. C201324N07

      С помощью SST извлеките наружное кольцо переднего конического роликового подшипника корпуса переднего дифференциала и шайбу из кожуха трансмиссии.

      09308-00010

  29. ОТСОЕДИНИТЕ МАСЛЯНУЮ ТРУБКУ ЦЕНТРАЛЬНОЙ ШЕСТЕРНИ

    1. C201326

      Выверните болт и снимите зажим и масляную трубку центральной шестерни с кожуха трансмиссии.

  30. СНИМИТЕ МАСЛООТДЕЛИТЕЛЬ КОЖУХА ТРАНСМИССИИ

    1. C201327

      Выверните 3 болта и снимите маслоотделитель кожуха трансмиссии с кожуха трансмиссии.

  31. СНИМИТЕ ПЕРЕДНИЙ МАСЛЯНЫЙ НАСОС В СБОРЕ

    1. C201328C01

      *1

      Прокладка

      Снимите прокладку с переднего масляного насоса в сборе.

    2. Выверните 7 болтов и снимите передний масляный насос с картера трансмиссии.

    3. C201329

      Снимите кольцевое уплотнение корпуса переднего масляного насоса с переднего масляного насоса.

    4. C293929C01

      *1

      Кольцо упорного подшипника

      Снимите кольцо упорного подшипника с понижающей планетарной передачи в сборе.

    5. C293927C04

      *1

      Упорный игольчатый роликовый подшипник

      *2

      Кольцевое уплотнение

      Снимите упорный игольчатый роликовый подшипник с гайки промежуточной приводной шестерни.

    6. Снимите кольцевое уплотнение с картера трансмиссии в блоке с главной передачей в сборе.

  32. СНИМИТЕ ТОРМОЗНОЙ ДИСК № 3

    1. C317753C01

      *a

      Защитная клейкая лента

      С помощью отвертки с обернутым изолентой концом снимите пружинное стопорное кольцо с переднего масляного насоса в сборе.

    2. C317152C01

      *1

      Фланец тормоза № 3

      *2

      Тормозная пластина № 3

      *3

      Тормозной диск № 3

      Снимите 2 фланца тормоза № 3, 3 тормозных диска № 3 и 2 тормозных пластины № 3 с переднего масляного насоса в сборе.

  33. ПРОВЕРЬТЕ ТОРМОЗНОЙ ДИСК № 3

    Нажмите здесьClick here

  34. СНИМИТЕ ПОНИЖАЮЩУЮ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ В СБОРЕ

    1. C293913

      Снимите понижающую планетарную передачу в сборе с переднего масляного насоса в сборе.

  35. СНИМИТЕ СТУПИЦУ ТОРМОЗА № 3

    1. C136454

      Снимите ступицу тормоза № 3 с понижающей планетарной передачи в сборе.

    2. C202906C01

      *1

      Кольцо упорного подшипника

      *2

      Упорный игольчатый роликовый подшипник

      Снимите упорный игольчатый роликовый подшипник и кольцо упорного подшипника с шестерни понижающей планетарной передачи.

  36. СНИМИТЕ СОЛНЕЧНУЮ ШЕСТЕРНЮ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ В СБОРЕ

    1. C201331C01

      *1

      Солнечная шестерня планетарной передачи в сборе

      *2

      Шестерня понижающей планетарной передачи в сборе

      *3

      Пружинное стопорное кольцо

      Раздвинув пружинное стопорное кольцо с помощью съемника стопорных колец, снимите солнечную шестерню планетарной передачи с понижающей планетарной передачи в сборе.

    2. Снимите пружинное стопорное кольцо с понижающей планетарной передачи в сборе.

  37. ПРОВЕРЬТЕ ПОНИЖАЮЩУЮ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ В СБОРЕ

    Нажмите здесьClick here

  38. ПРОВЕРЬТЕ СОЛНЕЧНУЮ ШЕСТЕРНЮ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ В СБОРЕ

    Нажмите здесьClick here

  39. СНИМИТЕ ПЕРВИЧНЫЙ ВАЛ В СБОРЕ

    1. C293914

      Снимите первичный вал в сборе с переднего масляного насоса в сборе.

    2. C202905C01

      *1

      Кольцо упорного подшипника

      *2

      Упорный игольчатый роликовый подшипник

      *3

      Первичный вал

      *4

      Маслоуплотнительное кольцо

      Снимите упорный игольчатый роликовый подшипник и кольцо упорного подшипника с первичного вала.

    3. Используя отвертку с обернутым изолентой концом, снимите 3 маслоуплотнительных кольца с первичного вала в сборе.

  40. СНИМИТЕ СОЛНЕЧНУЮ ШЕСТЕРНЮ ПОНИЖАЮЩЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ

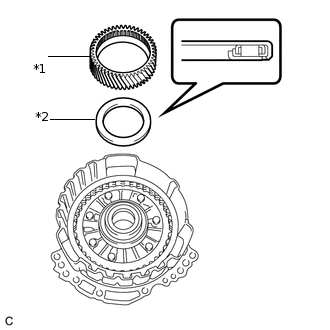

    1. C293915C01

      *1

      Солнечная шестерня понижающей планетарной передачи

      *2

      Упорный игольчатый роликовый подшипник

      Снимите солнечную шестерню понижающей планетарной передачи с переднего масляного насоса.

    2. Снимите упорный игольчатый роликовый подшипник с переднего масляного насоса в сборе.

  41. СНИМИТЕ ТОРМОЗНОЙ ДИСК № 1

    1. C293916C01

      *1

      Пружинное стопорное кольцо

      *2

      Упор пружинного стопорного кольца тормоза

      С помощью отвертки с обернутым изолентой концом снимите 2 пружинных стопорных кольца и упор пружинного стопорного кольца тормоза с переднего масляного насоса в сборе.

    2. C317153C01

      *1

      Фланец тормоза № 1

      *2

      Тормозная пластина № 1

      *3

      Тормозной диск № 1

      Снимите фланец тормоза № 1, 3 тормозных диска № 1 и 3 тормозных пластины № 1 с переднего масляного насоса в сборе.

  42. ПРОВЕРЬТЕ ТОРМОЗНОЙ ДИСК № 1

    Нажмите здесьClick here

  43. СНИМИТЕ СТЯЖНУЮ ПРУЖИНУ ПОРШНЯ ТОРМОЗНОГО ЦИЛИНДРА 2-Й ПЕРЕДАЧИ В СБОРЕ

    1. C293918

      Снимите 3 стяжных пружины поршня тормозного цилиндра 2-й передачи с переднего масляного насоса в сборе.

  44. ПРОВЕРЬТЕ СТЯЖНУЮ ПРУЖИНУ ПОРШНЯ ТОРМОЗНОГО ЦИЛИНДРА 2-Й ПЕРЕДАЧИ В СБОРЕ

    Нажмите здесьClick here

  45. СНИМИТЕ ПОРШЕНЬ ТОРМОЗНОГО ЦИЛИНДРА № 1

    1. C293919

      Удерживая рукой передний масляный насос, подайте в него сжатый воздух (392 кПа, 4,0 кгс/см2, 57фунтовна кв. дюйм) в передний масляный насос в сборе, чтобы снять его 1 поршень тормозного цилиндра.

    2. C319480C01

      *1

      Кольцевое уплотнение

      С помощью отвертки с обернутым изолентой концом снимите 2 кольцевых уплотнения с поршня тормозного цилиндра № 1.

  46. СНИМИТЕ КОРПУС ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

    1. C201332

      Снимите корпус переднего дифференциала с картера трансмиссии в блоке с главной передачей.

  47. СНИМИТЕ ВНУТРЕННЕЕ КОЛЬЦО ПЕРЕДНЕГО КОНИЧЕСКОГО РОЛИКОВОГО ПОДШИПНИКА КОРПУСА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

    1. C317735C02

      *a

      Поверните

      *b

      Удерживайте

      С помощью SST извлеките передний конический роликовый подшипник корпуса переднего дифференциала (внутреннее кольцо) из корпуса переднего дифференциала.

      09950-00020

      09950-00030

      09950-60011

      09951-00480

  48. СНИМИТЕ ВНУТРЕННЕЕ КОЛЬЦО ЗАДНЕГО КОНИЧЕСКОГО РОЛИКОВОГО ПОДШИПНИКА КОРПУСА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

    1. C317736C02

      *a

      Поверните

      *b

      Удерживайте

      С помощью SST извлеките задний конический роликовый подшипник корпуса переднего дифференциала (внутреннее кольцо) из корпуса переднего дифференциала.

      09950-40011

      09951-04010

      09952-04010

      09953-04020

      09954-04010

      09955-04061

      09957-04010

      09958-04011

      09950-60011

      09951-00480

  49. ОТВЕРНИТЕ ГАЙКУ ПРОМЕЖУТОЧНОЙ ПРИВОДНОЙ ШЕСТЕРНИ

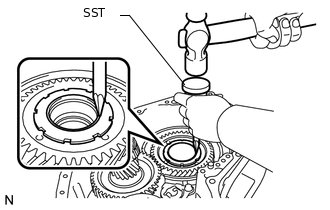

    1. C201333N09

      С помощью SST и молотка освободите накерненную часть передней планетарной передачи.

      09930-00010

    2. C299140N01

      Поверните вал рычага клапана с ручным управлением против часовой стрелки, чтобы установить его в положение P, как показано на рисунке.

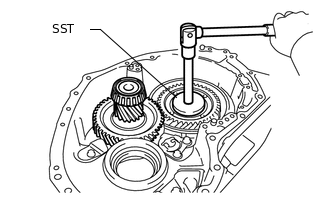

    3. C201527N09

      Используя SST, отверните контргайку промежуточной приводной шестерни с передней планетарной передачи в сборе.

      09387-00130

    4. C299141N01

      Поверните вал рычага клапана с ручным управлением на 2 деления по часовой стрелке, чтобы установить его в положение N, как показано на рисунке.

  50. СНИМИТЕ ПРОМЕЖУТОЧНУЮ ВЕДОМУЮ ШЕСТЕРНЮ

    1. C201336

      Снимите промежуточную ведомую шестерню в сборе с картера трансмиссии.

  51. СНИМИТЕ ПРАВЫЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК ВЕДУЩЕЙ ШЕСТЕРНИ ДИФФЕРЕНЦИАЛА (ВНУТРЕННЕЕ КОЛЬЦО)

    1. C324774C01

      *a

      Поверните

      *b

      Удерживайте

      Используя SST, снимите правый конический роликовый подшипник ведущей шестерни дифференциала (внутреннее кольцо) и шайбу с промежуточной ведомой шестерни.

      09950-00020

      09950-00030

      09950-40011

      09957-04010

      09950-60011

      09951-00320

  52. СНИМИТЕ ЛЕВЫЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК ВЕДУЩЕЙ ШЕСТЕРНИ ДИФФЕРЕНЦИАЛА (ВНУТРЕННЕЕ КОЛЬЦО)

    Tip:

    Если снимается левый конический роликовый подшипник ведущей шестерни дифференциала (внутреннее кольцо), замените промежуточную ведомую шестерню новой.

  53. СНИМИТЕ НАРУЖНОЕ КОЛЬЦО ЗАДНЕГО КОНИЧЕСКОГО РОЛИКОВОГО ПОДШИПНИКА КОРПУСА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

    1. C317737N01

      С помощью SST извлеките наружное кольцо заднего конического роликового подшипника корпуса переднего дифференциала из картера трансмиссии.

      09308-00010

  54. СНИМИТЕ ЗАЖИМ ВАЛА ЗАПОРНОГО ШТИФТА

    1. C201339

      Выверните болт и снимите зажим вала запорного штифта с картера трансмиссии в блоке с главной передачей.

  55. СНИМИТЕ ПЛАСТИНУ КАРТЕРА ТРАНСМИССИИ № 1

    1. C201340

      Выверните болт и снимите пластину картера трансмиссии № 1 с картера трансмиссии.

  56. СНИМИТЕ СТОПОРНУЮ ПЛАСТИНУ ЗАПОРНОГО ШТИФТА

    1. C201341

      Выверните 2 болта и снимите стопорную пластину запорного штифта с картера трансмиссии в блоке с главной передачей в сборе.

  57. СНИМИТЕ ВТУЛКУ БЛОКИРОВКИ СТОЯНОЧНОГО ТОРМОЗА

    1. C201342

      Снимите втулку блокировки стояночного тормоза с картера трансмиссии в блоке с главной передачей.

  58. СНИМИТЕ ЗАПОРНЫЙ ШТИФТ СТОЯНОЧНОГО ТОРМОЗА

    1. C201343C08

      *1

      Палец запорного штифта стояночного тормоза

      *2

      Вал запорного штифта стояночного тормоза

      *3

      Пружина

      *4

      Запорный штифт стояночного тормоза

      Снимите пружину, палец запорного штифта стояночного тормоза, вал запорного штифта стояночного тормоза и запорный штифт стояночного тормоза с картера трансмиссии.

  59. СНИМИТЕ ЛЕВЫЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК ВЕДУЩЕЙ ШЕСТЕРНИ ДИФФЕРЕНЦИАЛА (НАРУЖНОЕ КОЛЬЦО)

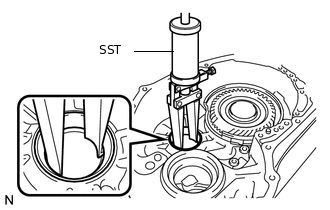

    1. C201344N05

      Используя SST, снимите левый конический роликовый подшипник ведущей шестерни дифференциала (наружное кольцо) с картера трансмиссии.

      09308-00010

  60. СНИМИТЕ САЛЬНИК ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА

    1. C138709N05

      С помощью SST и молотка снимите сальник левого переднего приводного вала с картера трансмиссии.

      09950-60011

      09951-00650

      09950-70010

      09951-07100

  61. СНИМИТЕ МУФТУ СВОБОДНОГО ХОДА В СБОРЕ

    1. C317754C01

      *a

      Защитная клейкая лента

      Используя отвертку с обернутым изолентой концом, снимите пружинное стопорное кольцо с картера трансмиссии в сборе.

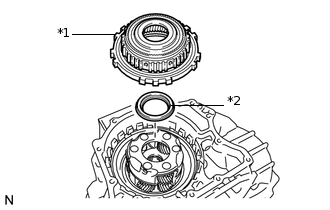

    2. C141526C09

      *1

      Муфта свободного хода в сборе с коронной шестерней планетарной передачи

      *2

      Упорный игольчатый роликовый подшипник

      Снимите муфту свободного хода в сборе вместе с коронной шестерней планетарной передачи с картера трансмиссии.

    3. Снимите упорный игольчатый роликовый подшипник с передней шестерни планетарной передачи в сборе.

    4. C201345C01

      *1

      Муфта свободного хода в сборе

      *2

      Фиксатор наружного кольца

      *3

      Коронная шестерня планетарной передачи

      Снимите муфту свободного хода в сборе с коронной шестерни планетарной передачи.

    5. Снимите фиксатор наружного кольца с муфты свободного хода в сборе.

  62. ПРОВЕРЬТЕ МУФТУ СВОБОДНОГО ХОДА В СБОРЕ

    Нажмите здесьClick here

  63. СНИМИТЕ ФЛАНЕЦ КОРОННОЙ ШЕСТЕРНИ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ

    1. C136480C01

      *1

      Пружинное стопорное кольцо

      *2

      Фланец коронной шестерни планетарной передачи

      *3

      Коронная шестерня планетарной передачи

      Используя отвертку с обернутым изолентой концом, снимите пружинное стопорное кольцо с коронной шестерни планетарной передачи.

    2. Снимите фланец коронной шестерни планетарной передачи с коронной шестерни планетарной передачи.

  64. СНИМИТЕ ТОРМОЗНОЙ ДИСК № 2

    1. C317755C01

      *a

      Защитная клейкая лента

      Используя отвертку с обернутым изолентой концом, снимите пружинное стопорное кольцо с картера трансмиссии в сборе.

    2. C238853C01

      *1

      Фланец тормоза № 2

      *2

      Тормозная пластина № 2

      *3

      Тормозной диск № 2

      Снимите фланец тормоза № 2, 4 тормозных диска № 2 и 4 тормозных пластины № 2 с картера трансмиссии в блоке с главной передачей в сборе.

  65. ПРОВЕРЬТЕ ТОРМОЗНОЙ ДИСК № 2

    Нажмите здесьClick here

  66. СНИМИТЕ СТЯЖНУЮ ПРУЖИНУ ТОРМОЗА 1-Й ПЕРЕДАЧИ И ПЕРЕДАЧИ ЗАДНЕГО ХОДА В СБОРЕ

    1. C317756C01

      *a

      Защитная клейкая лента

      Используя отвертку с обернутым изолентой концом, снимите пружинное стопорное кольцо с картера трансмиссии в сборе.

    2. C136484

      Снимите стяжную пружину тормоза 1-й передачи и передачи заднего хода в сборе с картера трансмиссии в блоке с главной передачей в сборе.

  67. ПРОВЕРЬТЕ СТЯЖНУЮ ПРУЖИНУ ТОРМОЗА 1-Й ПЕРЕДАЧИ И ПЕРЕДАЧИ ЗАДНЕГО ХОДА В СБОРЕ

    Нажмите здесьClick here

  68. СНИМИТЕ ПОРШЕНЬ ТОРМОЗНОГО ЦИЛИНДРА № 2

    1. C136485

      Подайте сжатый воздух (под давлением 392 кПа, 4,0кгс/см2,57 фунтов на кв. дюйм) в отверстие для масла, извлеките № 2 поршня тормозного цилиндра с картера трансмиссии.

    2. C319481C01

      *1

      Кольцевое уплотнение

      С помощью отвертки с обернутым изолентой концом снимите 2 кольцевых уплотнения с поршня тормозного цилиндра № 2.

  69. СНИМИТЕ ПЕРЕДНЮЮ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ В СБОРЕ

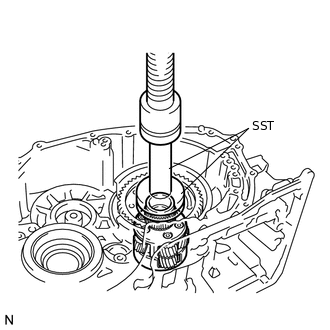

    1. C136674N05

      С помощью SST и пресса снимите шестерню передней планетарной передачи в сборе с картера трансмиссии в блоке с главной передачей.

      09950-60011

      09951-00580

      09950-70010

      09951-07100

  70. СНИМИТЕ ПРОМЕЖУТОЧНУЮ ПРИВОДНУЮ ШЕСТЕРНЮ

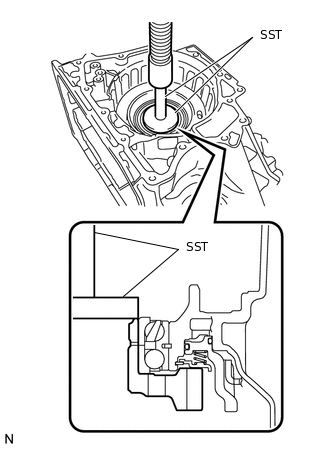

    1. C293937N01

      С помощью SST и пресса снимите промежуточную приводную шестерню с внутренним кольцом подшипника (с передней стороны) промежуточной приводной шестерни с картера трансмиссии.

      09950-60021

      09951-00710

      09950-70010

      09951-07100

    2. Снимите внутреннее кольцо подшипника промежуточной приводной шестерни (с задней стороны).

    3. Снимите 2 подшипника промежуточной приводной шестерни (шарики и сепаратор) с подшипника промежуточной приводной шестерни (наружное кольцо).

    4. C201348

      Равномерно затяните 2 технологических болта и оставьте зазор приблизительно 5,0 мм (0,197 дюйма) между промежуточной приводной шестерней и внутренним кольцом подшипника промежуточной приводной шестерни (с передней стороны).

    5. C201349C01

      *a

      Поверните

      *b

      Удерживайте

      С помощью SST снимите внутреннее кольцо подшипника промежуточной приводной шестерни (с передней стороны) с промежуточной приводной шестерни.

      09950-00020

      09950-00030

      09950-40011

      09957-04010

      09950-60021

      09951-00710

  71. СНИМИТЕ ПОРШЕНЬ ТОРМОЗНОГО ЦИЛИНДРА № 3

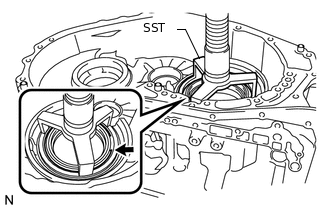

    1. C201350N05

      Установите SST на стяжную пружину поршня тормозного цилиндра № 3 и сожмите стяжную пружину поршня тормозного цилиндра № 3 прессом.

      09387-00070

    2. Используя отвертку с обернутым изолентой концом, снимите пружинное стопорное кольцо с картера трансмиссии в сборе.

    3. C317911C01

      *1

      Стяжная пружина поршня тормозного цилиндра № 3 в сборе

      Снимите стяжную пружину поршня тормозного цилиндра № 3 с картера трансмиссии в блоке с главной передачей.

    4. C317912C01

      *1

      Поршень тормозного цилиндра № 3

      Извлеките поршень тормозного цилиндра № 3 из картера трансмиссии.

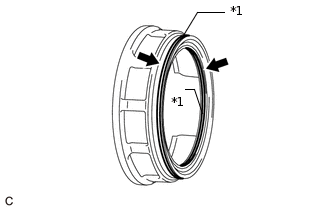

    5. C317138C01

      *1

      Кольцевое уплотнение

      С помощью отвертки с обернутым изолентой концом снимите 2 кольцевых уплотнения с поршня тормозного цилиндра № 3.

  72. ПРОВЕРЬТЕ СТЯЖНУЮ ПРУЖИНУ ПОРШНЯ ТОРМОЗНОГО ЦИЛИНДРА № 3 В СБОРЕ

    Нажмите здесьClick here

  73. СНИМИТЕ ПРУЖИНУ РУЧНОГО ФИКСАТОРА В СБОРЕ

    1. C201354

      Выверните болт и снимите крышку пружины и пружину фиксатора с ручным управлением с картера трансмиссии.

  74. СНИМИТЕ ЗАПОРНЫЙ СТЕРЖЕНЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

    1. C201355

      Снимите запорный стержень стояночного тормоза в сборе с вала рычага клапана с ручным управлением в сборе.

      Tip:

      Чтобы снять запорный стержень стояночного тормоза в сборе, выровняйте выступы по пазам на валу рычага клапана с ручным управлением в сборе.

  75. СНИМИТЕ ВАЛ РЫЧАГА КЛАПАНА С РУЧНЫМ УПРАВЛЕНИЕМ

    1. C201356

      С помощью круглогубцев снимите стопорную пружину вала рычага клапана с ручным управлением с вала рычага клапана с ручным управлением.

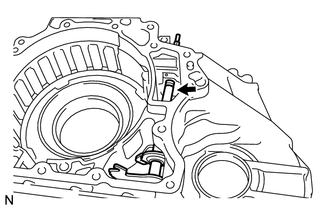

    2. C201357

      Снимите вал рычага клапана с ручным управлением с картера трансмиссии.

  76. СНИМИТЕ САЛЬНИК ВАЛА РЫЧАГА КЛАПАНА С РУЧНЫМ УПРАВЛЕНИЕМ

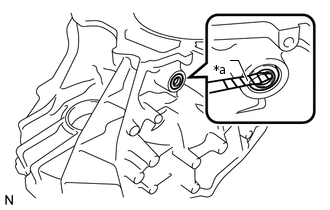

    1. C317757C01

      *a

      Защитная клейкая лента

      Используя отвертку с обернутым изолентой концом, снимите сальник вала рычага клапана с ручным управлением с картера трансмиссии в сборе.
