ЦЕНТРАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ РОЗЕТКА (для заднего сиденья № 1) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия и установки деталей, или замененные в ходе снятия/установки переключателя подогревателя сиденья перечислены ниже.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

Отсоедините провод от отрицательного вывода вспомогательной аккумуляторной батареи

Сохраните в памяти нейтральное положение рулевого колеса

Система LKA/LDA

Click here

Интеллектуальная система ультразвуковой локации*1

Предаварийная система безопасности

Система освещения (наружного)

  • Фары адаптивного головного бокового освещения

Система адаптивного включения дальнего света

Cистема помощи при парковке (для моделей с функцией помощи при параллельной парковке)

Click here

Cистема помощи при парковке (для моделей без функции помощи при параллельной парковке)

Click here

Система панорамного заднего обзора

Click here

Инициализируйте замок двери багажного отделения

Система управления замками дверей

Click here

Сброс закрытого положения двери багажного отделения

Система автоматизированной двери багажного отделения с электроприводом

Click here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick hereClick here

CAUTION:
  • B401522

    Некоторые рассмотренные операции по обслуживанию могут влиять на работу системы подушек безопасности SRS. Перед началом обслуживания обязательно ознакомьтесь с мерами предосторожности, связанными с системой подушек безопасности SRS.

    Нажмите здесьClick here

  • Работайте в защитных перчатках. Острые края рамы сиденья могут травмировать руки.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ № 1 В СБОРЕ

    Нажмите здесьClick here

  2. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ

    Для моделей с крышкой:

    Нажмите здесьClick here

  3. СНИМИТЕ ПАНЕЛЬ СПИНКИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Нажмите здесьClick here

  4. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЛЕВОГО ЦЕНТРАЛЬНОГО ПОДЛОКОТНИКА

    Нажмите здесьClick here

  5. СНИМИТЕ ПОДЛОКОТНИК СИДЕНЬЯ № 1 В СБОРЕ

    Нажмите здесьClick here

  6. СНИМИТЕ ПОДЛОКОТНИК В СБОРЕ

    Нажмите здесьClick here

  7. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЦЕНТРАЛЬНОГО ПРАВОГО ПОДЛОКОТНИКА

    Нажмите здесьClick here

  8. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДЛОКОТНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Нажмите здесьClick here

  9. СНИМИТЕ КРЫШКУ ЦЕНТРАЛЬНОГО ПОДЛОКОТНИКА ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  10. СНИМИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ В СБОРЕ

    Нажмите здесьClick here

  11. СНИМИТЕ КРЫШКУ ЦЕНТРАЛЬНОГО ПОДЛОКОТНИКА ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Нажмите здесьClick here

  12. СНИМИТЕ КОРОБКУ ЦЕНТРАЛЬНОГО ПОДЛОКОТНИКА ЗАДНЕГО СИДЕНЬЯ № 2

    Нажмите здесьClick here

  13. СНИМИТЕ РАЗЪЕМ USB ДЛЯ ЗАРЯДКИ

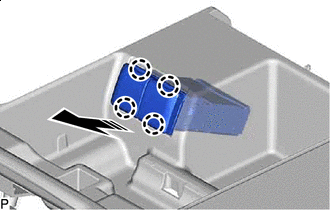

    1. E383939C01
      V113147

      Снимите в этом направлении

      Расцепите 4 захвата, чтобы снять разъем USB для зарядки, как показано на рисунке.
