СИСТЕМА ОСВЕЩЕНИЯ Цепь выключателя освещения дверного проема

Код DTC Наименование DTC
Цепь выключателя освещения дверного проема

ОПИСАНИЕ

Главный ЭБУ кузова (ЭБУ сетевого шлюза) определяет состояние выключателя освещения проема передней двери, используя эту цепь.

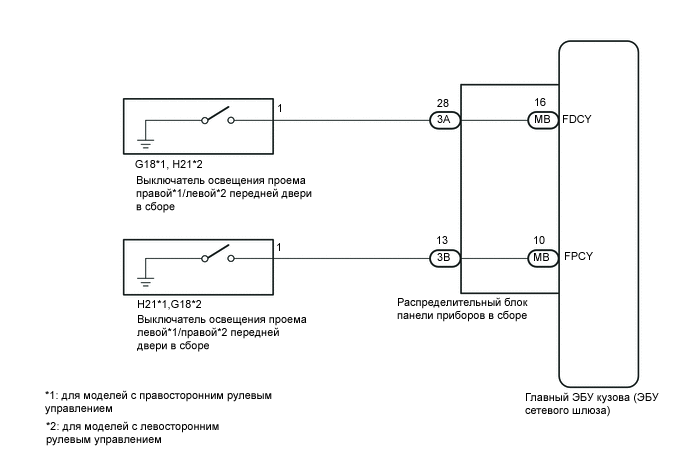

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E249229E05

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    5. Снимите показания на экране GTS.

      OK

      Отображаются нормальные состояния, указанные выше.

      Table 1. Main Body (Кузов)

      Информация на дисплее прибора

      Измеряемая величина / диапазон измерения

      Нормальное состояние

      Замечание по диагностике

      D Door Courtesy SW

      Сигнал выключателя освещения проема двери со стороны водителя / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Дверь со стороны водителя закрыта

      OFF (ВЫКЛ): Дверь со стороны водителя открыта

      -

      P Door Courtesy SW

      Сигнал выключателя освещения проема двери переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Дверь со стороны пассажира закрыта

      OFF (ВЫКЛ): Дверь со стороны пассажира открыта

      -

      Result

      Result

      Перейти к

      OK

      A

      Выключатель освещения проема двери со стороны водителя или со стороны пассажира не работает

      B

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    (см.Click hereстр.)

  2. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (ЛЕВОЙ ИЛИ ПРАВОЙ)

    1. Снимите выключатель освещения проема передней двери в сборе (см. стр.Click here).

    2. Проверьте выключатель освещения проема передней двери в сборе (см. стр.Click here).

      OK

      Выключатель освещения проема передней двери в сборе исправен.

    Результат

    Result

    Перейти К

    OK (для левой передней двери)

    A

    OK (для правой передней двери)

    B

    NG

    C

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ)Click here

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    (см.Click hereстр.)

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ)

    1. Отсоедините разъем 3B (для моделей с правосторонним рулевым управлением) или 3A (для моделей с левосторонним рулевым управлением) распределительного блока панели приборов .

    2. Отсоедините разъем H21 выключателя освещения проема левой передней двери.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Для моделей с правосторонним рулевым управлением

      Подключение диагностического прибора

      Условие

      Заданные условия

      H21-1 - 3B-13

      Всегда

      Менее 1 Ом

      H21-1 - масса

      Всегда

      10 кОм или более

      Номинальное сопротивление

      для моделей с левосторонним рулевым управлением.

      Подключение диагностического прибора

      Условие

      Заданные условия

      H21-1 - 3A-28

      Всегда

      Менее 1 Ом

      H21-1 - масса

      Всегда

      10 кОм или более

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  4. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    1. Снимите распределительный блок панели приборов в сборе (см. стр.Click here).

    2. Снимите главный ЭБУ кузова (ЭБУ сетевого шлюза) с распределительного блока панели приборов в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже. (для моделей с правосторонним рулевым управлением)

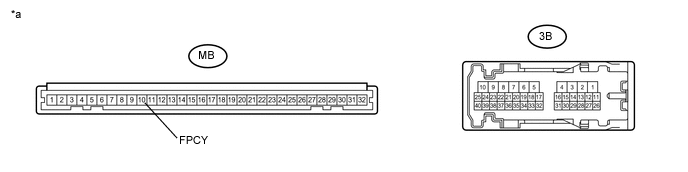

      U147275E01
      Table 2. Обозначения на рисунке

      *a

      Устройство с неподсоединенным жгутом проводов

      (Распределительный блок панели приборов в сборе)

      -

      -

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3B-13 - MB-10 (FPCY)

      Всегда

      Менее 1 Ом

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже. (для моделей с левосторонним рулевым управлением)

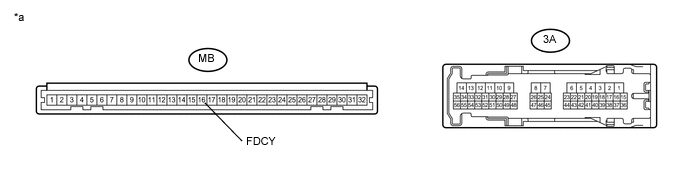

      U147274E01
      Table 3. Обозначения на рисунке

      *a

      Устройство с неподсоединенным жгутом проводов

      (Распределительный блок панели приборов в сборе)

      -

      -

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3A-28 - MB-16 (FDCY)

      Всегда

      Менее 1 Ом

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (ЭБУ СЕТЕВОГО ШЛЮЗА)

    (см.Click hereстр.)

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    (см.Click hereстр.)

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ)

    1. Disconnect the 3A (for RHD) or 3B (for LHD) instrument panel junction block assembly connector.

    2. Отсоедините разъем G18 выключателя освещения проема передней правой двери.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Для моделей с правосторонним рулевым управлением

      Подключение диагностического прибора

      Условие

      Заданные условия

      G18-1 - 3A-28

      Всегда

      Менее 1 Ом

      G18-1 - масса

      Всегда

      10 кОм или более

      Номинальное сопротивление

      для моделей с левосторонним рулевым управлением.

      Подключение диагностического прибора

      Условие

      Заданные условия

      G18-1 - 3B-13

      Всегда

      Менее 1 Ом

      G18-1 - масса

      Всегда

      10 кОм или более

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  6. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    1. Снимите распределительный блок панели приборов в сборе (см. стр.Click here).

    2. Снимите главный ЭБУ кузова (ЭБУ сетевого шлюза) с распределительного блока панели приборов в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже. (для моделей с правосторонним рулевым управлением)

      U147274E01
      Table 4. Обозначения на рисунке

      *a

      Устройство с неподсоединенным жгутом проводов

      (Распределительный блок панели приборов в сборе)

      -

      -

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3A-28 - MB-16 (FDCY)

      Всегда

      Менее 1 Ом

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже. (для моделей с левосторонним рулевым управлением)

      U147275E01
      Table 5. Обозначения на рисунке

      *a

      Устройство с неподсоединенным жгутом проводов

      (Распределительный блок панели приборов в сборе)

      -

      -

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3B-13 - MB-10 (FPCY)

      Всегда

      Менее 1 Ом

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (ЭБУ СЕТЕВОГО ШЛЮЗА)

    (см.Click hereстр.)

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    (см.Click hereстр.)
