POWER MIRROR CONTROL SYSTEM PARTS LOCATION

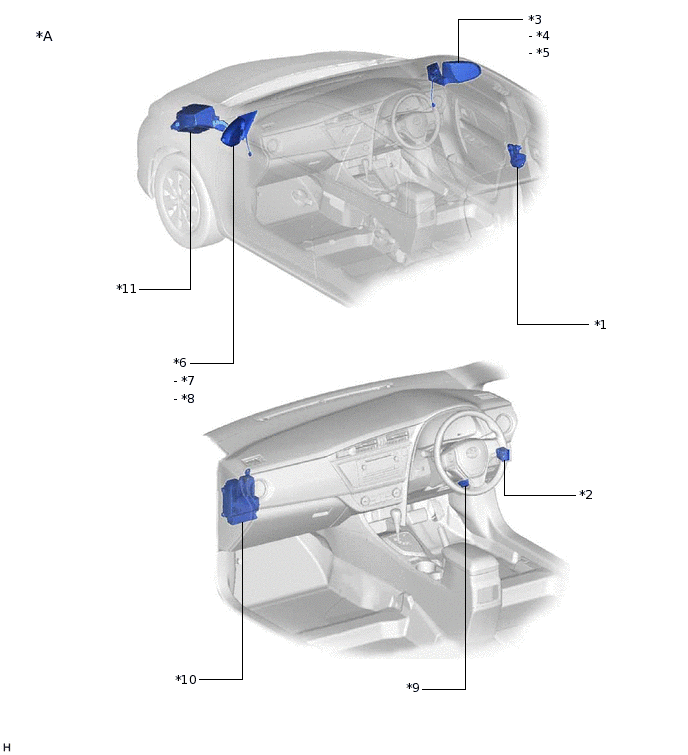

ILLUSTRATION

B327491C03

*A

for RHD

-

-

*1

FRONT DOOR LOCK ASSEMBLY RH (w/ Auto Retractable Mirror)

*2

OUTER MIRROR SWITCH ASSEMBLY

*3

OUTER REAR VIEW MIRROR ASSEMBLY RH

*4

OUTER MIRROR RETRACTOR RH (w/ Retractable Mirror)

*5

OUTER MIRROR RH

*6

OUTER REAR VIEW MIRROR ASSEMBLY LH

*7

OUTER MIRROR RETRACTOR LH (w/ Retractable Mirror)

*8

OUTER MIRROR LH

*9

DLC3

*10

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

*11

NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY

- DEF FUSE

- ECU-B NO. 2 FUSE

- MIR-HTR FUSE

- DEFOGGER RELAY

-

-

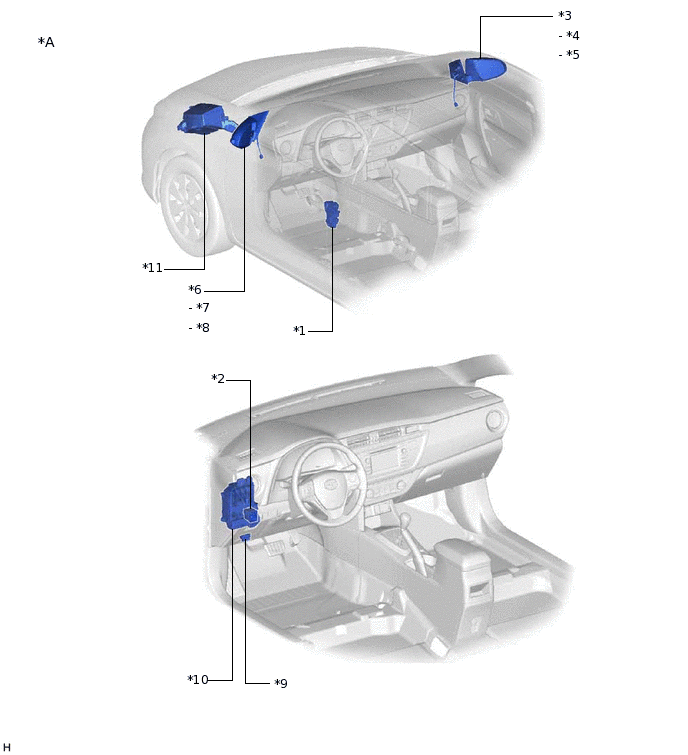

ILLUSTRATION

B333664C01

*A

for LHD

-

-

*1

FRONT DOOR LOCK ASSEMBLY LH (w/ Auto Retractable Mirror)

*2

OUTER MIRROR SWITCH ASSEMBLY

*3

OUTER REAR VIEW MIRROR ASSEMBLY RH

*4

OUTER MIRROR RETRACTOR RH (w/ Retractable Mirror)

*5

OUTER MIRROR RH

*6

OUTER REAR VIEW MIRROR ASSEMBLY LH

*7

OUTER MIRROR RETRACTOR LH (w/ Retractable Mirror)

*8

OUTER MIRROR LH

*9

DLC3

*10

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

*11

NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY

- DEF FUSE

- ECU-B NO. 2 FUSE

- MIR-HTR FUSE

-

-

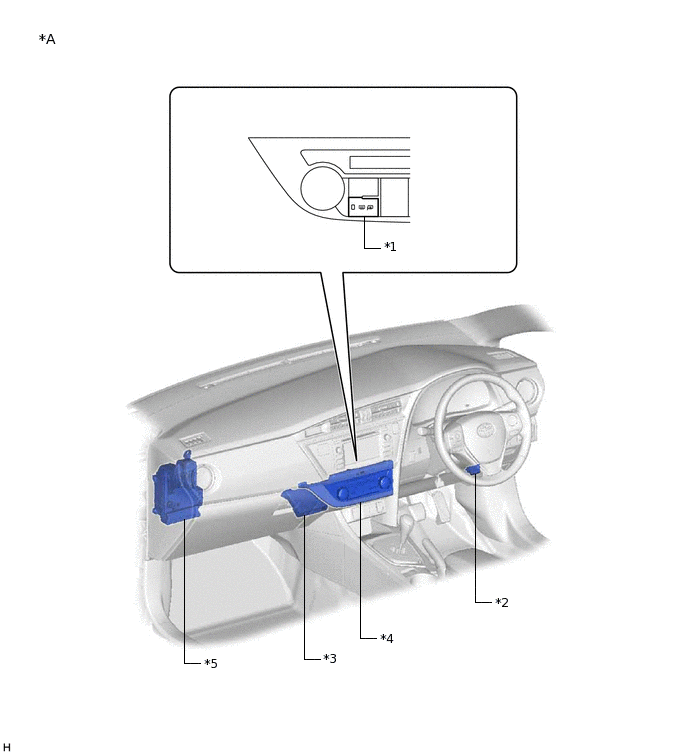

ILLUSTRATION

B333665C01

*A

for RHD, Automatic Air Conditioning System

-

-

*1

REAR WINDOW DEFOGGER SWITCH

*2

DLC3

*3

AIR CONDITIONING AMPLIFIER ASSEMBLY

*4

AIR CONDITIONING CONTROL ASSEMBLY

*5

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- ACC FUSE

- PANEL FUSE

- ECU-IG NO. 4 FUSE

- HTR-IG FUSE

-

-

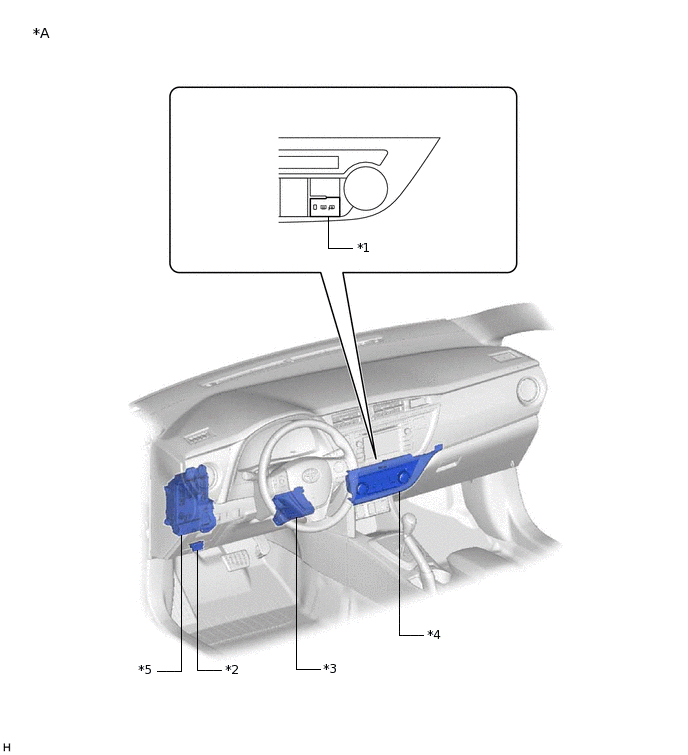

ILLUSTRATION

B333666C01

*A

for LHD, Automatic Air Conditioning System

-

-

*1

REAR WINDOW DEFOGGER SWITCH

*2

DLC3

*3

AIR CONDITIONING AMPLIFIER ASSEMBLY

*4

AIR CONDITIONING CONTROL ASSEMBLY

*5

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- ACC FUSE

- PANEL FUSE

- ECU-IG NO. 4 FUSE

- HTR-IG FUSE

-

-

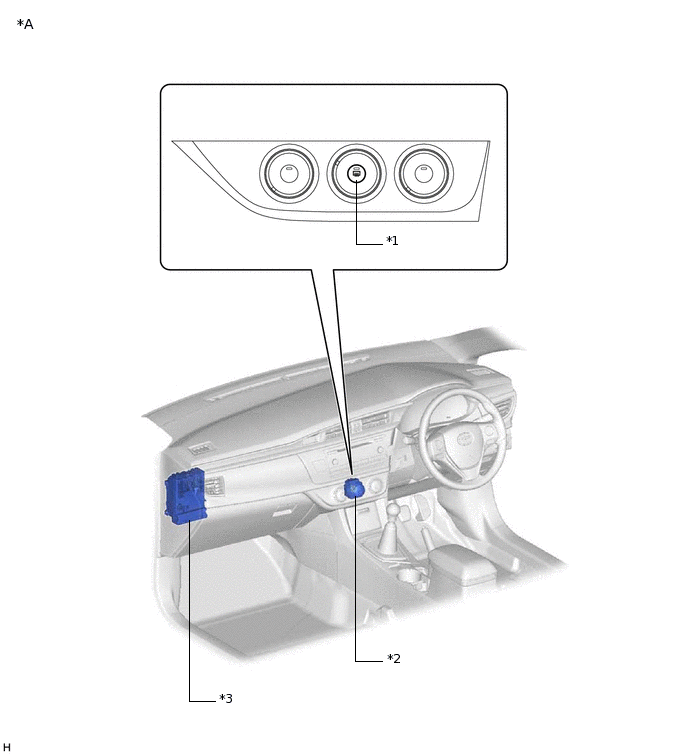

ILLUSTRATION

B351176C01

*A

for RHD, Manual Air Conditioning System

-

-

*1

REAR WINDOW DEFOGGER SWITCH

*2

NO. 2 HEATER CONTROL SUB-ASSEMBLY

*3

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- ACC FUSE

- PANEL FUSE

- ECU-IG NO. 4 FUSE

- HTR-IG FUSE

-

-

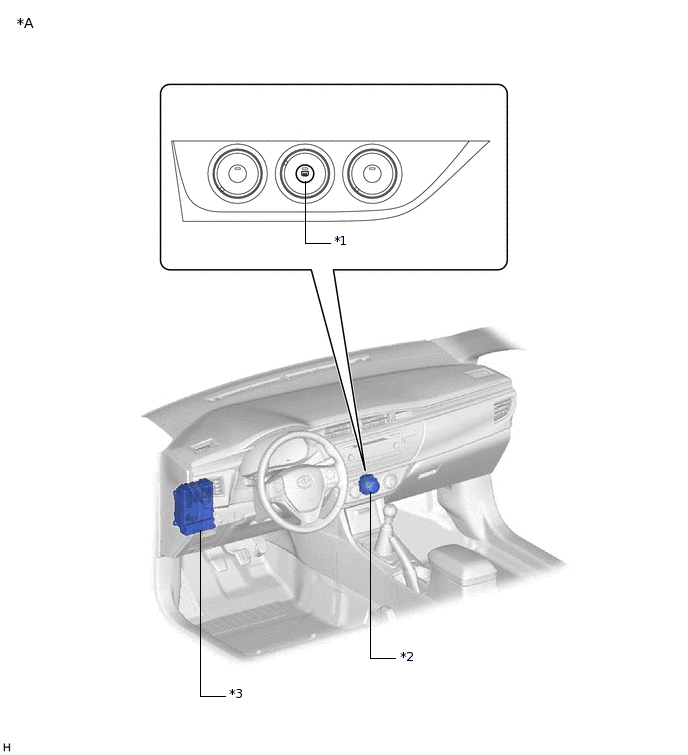

ILLUSTRATION

B351175C01

*A

for LHD, Manual Air Conditioning System

-

-

*1

REAR WINDOW DEFOGGER SWITCH

*2

NO. 2 HEATER CONTROL SUB-ASSEMBLY

*3

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- ACC FUSE

- PANEL FUSE

- ECU-IG NO. 4 FUSE

- HTR-IG FUSE

-

-
