СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ, диагностический DTC: C1621

Код DTC Наименование DTC
C1621 Неисправность источника питания камеры заднего вида

ОПИСАНИЕ

Данный DTC регистрируется, если задняя телекамера в сборе в результате самодиагностики определяет, что сигналы или сигнальные линии между задней телекамерой в сборе и радиоприемником с дисплеем в сборе не в норме.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

C1621

Неисправность источника питания камеры заднего вида

Неисправность источника питания задней телекамеры в сборе

  • Жгут или разъем

  • Задняя телекамера в сборе

  • Радиоприемник с дисплеем в сборе

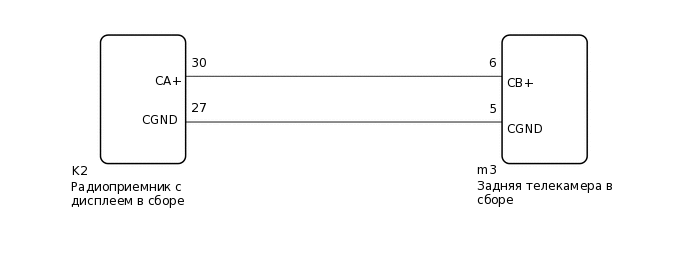

СХЕМА СОЕДИНЕНИЙ

E378706E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке.

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ)

    1. Отсоедините разъем K2 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем m3 задней телекамеры.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      K2-30 (CA+) - m3-6 (CB+)

      Всегда

      Менее 1 Ом

      K2-27 (CGND) - m3-5 (CGND)

      Всегда

      Менее 1 Ом

      K2-30 (CA+) или m3-6 (CB+) - масса

      Всегда

      10 кОм или более

      K2-27 (CGND) или m3-5 (CGND) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  2. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

    1. Подсоедините разъем K2 радиоприемника с дисплеем в сборе.

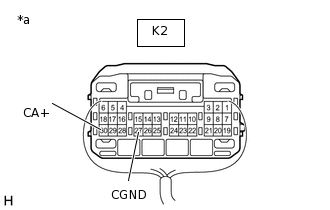

    2. E366062C05

      *a

      Устройство с подсоединенным жгутом проводов

      (Радиоприемник с дисплеем в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      K2-27 (CGND) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      K2-30 (CA+) - K2-27 (CGND)

      Питание включено (АСС)

      5,5 - 7,05 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ТЕЛЕКАМЕРУ ЗАДНЕГО ВИДА В СБОРЕ

    Нажмите здесьClick hereClick here

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ
