ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
*A |
для моделей с запасным колесом |
*B |
Для моделей с компактным запасным колесом |
*C |
Для моделей с полноразмерным запасным колесом |
- |
- |
*1 |
ЛЕВАЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*2 |
ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3 В СБОРЕ |
*3 |
ЗАДНЯЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*4 |
ОТРИЦАТЕЛЬНЫЙ ВЫВОД ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |
ИЛЛЮСТРАЦИЯ
*A |
Для моделей без запасного колеса |
- |
- |
*1 |
КРЫШКА ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ |
*2 |
ОТРИЦАТЕЛЬНЫЙ ВЫВОД ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

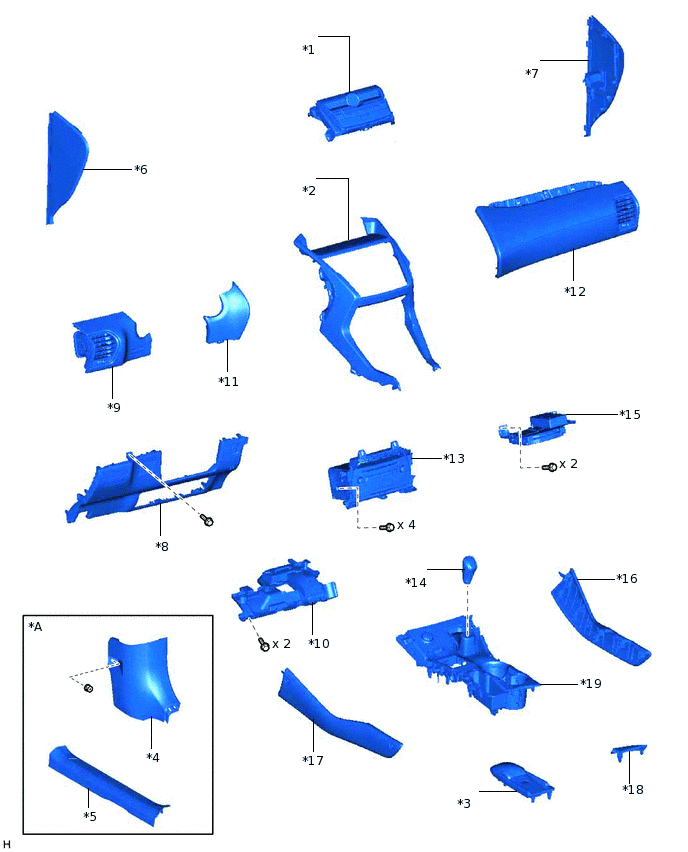

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
*2 |
ЦЕНТРАЛЬНАЯ ОБЛИЦОВКА ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
*3 |
ПОДЛОКОТНИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
*4 |
БОКОВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА С ПРАВОЙ СТОРОНЫ КОЖУХА |
*5 |
ОПОРНАЯ НАКЛАДКА ПРАВОЙ ДВЕРИ В СБОРЕ |
*6 |
ЛЕВАЯ БОКОВАЯ ПАНЕЛЬ ПРИБОРОВ |
*7 |
ПРАВАЯ БОКОВАЯ ПАНЕЛЬ ПРИБОРОВ |
*8 |
НИЖНЯЯ ОТДЕЛОЧНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 1 |
*9 |
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
*10 |
НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
*11 |
ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1 |
*12 |
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
*13 |
РАДИОПРИЕМНИК В СБОРЕ |
*14 |
РУКОЯТКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
*15 |
ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ С КРОНШТЕЙНОМ |
*16 |
ОБЛИЦОВКА ВЕРХНЕЙ ПАНЕЛИ КОНСОЛИ № 1 |
*17 |
ОБЛИЦОВКА ВЕРХНЕЙ ПАНЕЛИ КОНСОЛИ № 2 |
*18 |
ВЕРХНЯЯ ЗАДНЯЯ ПАНЕЛЬ КОНСОЛИ |
*19 |
ВЕРХНЯЯ ЗАДНЯЯ ПАНЕЛЬ КОНСОЛИ В СБОРЕ |
- |
- |
ИЛЛЮСТРАЦИЯ
*1 |
КРОНШТЕЙН ТЕЛЕФОНА № 1 |
*2 |
КРОНШТЕЙН ТЕЛЕФОНА № 2 |
*3 |
ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ |
- |
- |
