АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ В СБОРЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки автоматической трансмиссии в сборе.

Table 1. Необходимые процедуры после снятия/установки/замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Тяга

Вывод аккумуляторной батареи отсоединен/подсоединен

Выполните калибровку "нуля" датчика положения рулевого колеса

Система предупреждения об уходе с полосы (с участием рулевого управления)

Щелкните по следующей ссылке

Предаварийная система безопасности

Сохраните в памяти нейтральное положение рулевого колеса

Система помощи при парковке

Щелкните по следующей ссылке

Система панорамного обзора

Щелкните по следующей ссылке

Замена ECM

Регистрация идентификационного номера транспортного средства (VIN)

Код DTC сохраняется

Щелкните по следующей ссылке

Выполните регистрацию кода (система иммобилайзера)

Функция запуска двигателя

Описание методики регистрации см. в бюллетене технического обслуживания.

  • Замена двигателя в сборе

  • Устранена утечка газов из системы выпуска

Проверка после ремонта

  • Неравномерный холостой ход и т.п.

  • Функция пуска двигателя и т.д.

Щелкните по следующей ссылке

Замена автоматической трансмиссии в сборе

Выполните следующие процедуры в показанном порядке:

  1. Выполните сброс памяти

  2. Введите компенсационный код трансмиссии в ECM

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

  • Сильные толчки при переключении передач

  • Повышение расхода топлива

Щелкните по следующей ссылкедля инициализации U761E

Щелкните по следующей ссылкедля регистрации U761E

Замена ECM

(если возможно, считайте компенсационный код трансмиссии из предыдущего ECM)

Возможно

Выполните следующие процедуры в показанном порядке:

  1. Сброс памяти

  2. Передайте компенсационный код трансмиссии

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

Невозможно

Выполните следующие процедуры в показанном порядке:

  1. Сброс памяти

  2. Сбросьте компенсационный код трансмиссии

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

Замена ECM*1

Выполните регистрацию кода (функция иммобилайзера)

  • Система дистанционной блокировки дверей

  • Интеллектуальная система посадки и запуска (для функции посадки)

  • Интеллектуальная система посадки и запуска (функция запуска)

  • Функция блокировки рулевого управления

Описание методики регистрации см. в бюллетене технического обслуживания.

Замена ECM*2

Выполните регистрацию кода (система иммобилайзера)

  • Система дистанционной блокировки дверей

  • Запуск двигателя

Описание методики регистрации см. в бюллетене технического обслуживания.

Подвеска, шины*3

Оптическая ось задней телекамеры (настройка положения камеры заднего вида)

Система помощи при парковке

Щелкните по следующей ссылкедля инициализации

Щелкните по следующей ссылкеДля калибровки

Выполните инициализацию ЭБУ левой фары в сборе

Система освещения (НАРУЖНОГО) (для моделей с автоматической системой управления уровнем фар)

Щелкните по следующей ссылке

  • Контроллер инициализация телекамеры

  • Отрегулируйте угол поворота рулевого колеса.

  • Оптическая ось задней телекамеры (настройка положения камеры заднего вида)

Система панорамного обзора

Щелкните по следующей ссылкедля инициализации

Щелкните по следующей ссылкедля калибровки

Регулирование углов установки передних колес

Выполните настройку параметров системы и калибровку "нуля" датчика замедления.

  • Система VSC выключена или не работает

  • Коды DTC выводятся

  • Горит контрольная лампа скольжения SLIP

  • Контрольная лампа ABS горит

Щелкните по следующей ссылке

*1: для моделей с интеллектуальной системой посадки и запуска

*2: для моделей без интеллектуальной системы посадки и запуска

*3: Высота подвески автомобиля изменяется вследствие замены деталей подвески или шин.

CAUTION:
  • A346363C01

    *a

    Объект, превышающий весовое ограничение подъемника двигателя

    Двигатель в сборе с трансмиссией в блоке с главной передачей имеет большую массу. Во избежание внезапного падения подъемника двигателя или соскакивания двигателя с трансмиссией в сборе с подъемника обязательно соблюдайте процедуры, описанные в руководстве по ремонту.

  • A344783

    Во избежание ожогов не прикасайтесь к двигателю, выпускному коллектору или другим высокотемпературным компонентам, когда двигатель прогрет.

  • C313282C01

    *a

    Объект, превышающий весовое ограничение телескопического гидравлического домкрата

    Автоматическая трансмиссия в сборе имеет очень большую массу. Во избежание внезапного падения телескопического гидравлического домкрата обязательно соблюдайте процедуры, описанные в руководстве по ремонту.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ НИЖНЮЮ КРЫШКУ КАРТЕРА МАХОВИКА

    Нажмите здесьЩелкните по следующей ссылке

  2. ВЫВЕРНИТЕ УСТАНОВОЧНЫЙ БОЛТ УЗЛА ГИДРОТРАНСФОРМАТОРА И ВЕДУЩЕГО ДИСКА

    1. C378399

      Проверните коленчатый вал, чтобы обеспечить доступ 6 установочным болтам ведущего диска и гидротрансформатора, и, удерживая ключом болт шкива коленчатого вала, выверните каждый болт.

      Tip:

      Один установочных болтов ведущего диска и гидротрансформатора в сборе имеет черный цвет.

  3. СНИМИТЕ ДВИГАТЕЛЬ С ТРАНСМИССИЕЙ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  4. СНИМИТЕ СТАРТЕР В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  5. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ

    1. C378401

      Отсоедините разъем датчика положения паркинга/нейтрали в сборе.

    2. Отсоедините разъем рулевого механизма "шестерня-рейка" в сборе.

      C374274
      Tip:

      Перед тем как вращать рычаг блокировки, освободите фиксатор.

    3. Выверните 2 болта и отсоедините жгут проводов.

    4. C378402

      Освободите 2 зажима жгута проводов и отсоедините жгут проводов.

    5. C378405

      Освободите 2 зажима жгута проводов и отсоедините жгут проводов.

    6. C378407

      Выверните 2 болта и отсоедините 2 провода соединения с массой от автоматической трансмиссии в сборе.

  6. СНИМИТЕ РАЗЪЕМ ЖГУТА ПРОВОДОВ

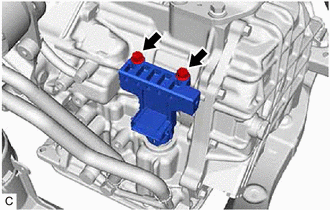

    1. C395079

      Выверните 2 болта.

    2. Снимите разъем жгута проводов с картера трансмиссии в сборе.

  7. ОТСОЕДИНИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 4

    Нажмите здесьЩелкните по следующей ссылке

  8. ОТСОЕДИНИТЕ ШЛАНГ МАСЛЯНОГО РАДИАТОРА ТРАНСМИССИИ № 1

    Нажмите здесьЩелкните по следующей ссылке

  9. СНИМИТЕ МАСЛЯНЫЙ РАДИАТОР ТРАНСМИССИИ

    Нажмите здесьЩелкните по следующей ссылке

  10. СНИМИТЕ ШЛАНГ МАСЛЯНОГО РАДИАТОРА ТРАНСМИССИИ № 1 В СБОРЕ

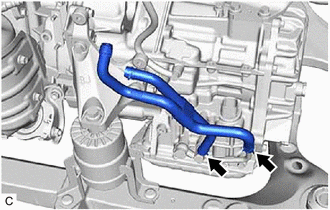

    1. C395075

      Сдвиньте 2 фиксатора и отсоедините разъем № 1 шланг масляного радиатора трансмиссии от штуцера патрубка масляного радиатора.

      Tip:

      Используйте емкость, чтобы собрать жидкость автоматической трансмиссии, вытекающую из № 1 и шланг масляного радиатора трансмиссии штуцер патрубка масляного радиатора в сборе.

  11. УСТАНОВИТЕ КРЮКИ ДЛЯ ВЫВЕШИВАНИЯ ДВИГАТЕЛЯ

    Нажмите здесьЩелкните по следующей ссылке

  12. СНИМИТЕ ПЕРЕДНЮЮ РАМУ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  13. СНИМИТЕ ПОДУШКУ ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ

    Нажмите здесьЩелкните по следующей ссылке

  14. СНИМИТЕ ПЕРЕДНИЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ

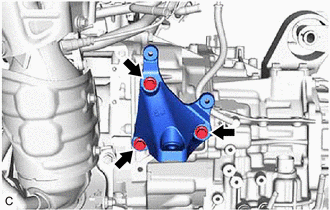

    1. C395076

      Выверните 3 болта и снимите кронштейн передней опоры двигателя с кожуха трансмиссии.

  15. СНИМИТЕ АВТОМАТИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ

    1. Поддомкратьте автоматическую трансмиссию в сборе с помощью телескопического гидравлического домкрата.

      Note:

      Закрепите автоматическую трансмиссию в сборе на телескопическом гидравлическом домкрате, используя подходящее средство, например, веревку или переходник.

    2. C201719

      Выверните 9 болтов и снимите автоматическую трансмиссию в блоке с главной передачей в сборе.

      Note:

      Во избежание повреждения штифтов никогда не поддевайте трансмиссию в блоке с главной передачей при снятии с двигателя.

  16. СНИМИТЕ ЛЕВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ

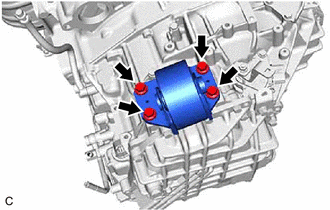

    1. C395077

      Выверните 4 болта и снимите левую подушку опоры двигателя с картера трансмиссии в сборе.

  17. СНИМИТЕ ПОДУШКУ ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ

    Нажмите здесьЩелкните по следующей ссылке

  18. СНИМИТЕ КРОНШТЕЙН ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ В СБОРЕ

    1. C378411

      Выверните 4 болта и снимите кронштейн задней опоры двигателя с кожуха трансмиссии.

  19. СНИМИТЕ КРОНШТЕЙН ТРОСА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ № 1

    1. C378412

      Выверните 2 болта и снимите кронштейн троса механизма переключения передач № 1 с картера трансмиссии в блоке с главной передачей.

  20. ВЫВЕРНИТЕ ПРОБКУ КАРТЕРА ТРАНСМИССИИ В СБОРЕ

    1. C378413

      Снимите пробку картера трансмиссии с картера трансмиссии в блоке с главной передачей.

    2. Снимите кольцевое уплотнение с пробки картера трансмиссии.

  21. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ

    1. C378414

      Выверните болт и снимите кронштейн зажима жгута проводов с картера трансмиссии в сборе.

  22. СНИМИТЕ ГИДРОТРАНСФОРМАТОР В СБОРЕ

    1. Снимите гидротрансформатор в сборе с автоматической трансмиссии в сборе.

  23. ПРОВЕРЬТЕ ГИДРОТРАНСФОРМАТОР В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  24. ПРОВЕРЬТЕ ВЕДУЩИЙ ДИСК И КОРОННУЮ ШЕСТЕРНЮ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке
