СИСТЕМА ИНДИКАЦИИ НА ВЕТРОВОМ СТЕКЛЕ, диагностический DTC: B132187

Код DTC Наименование DTC
B132187 Отсутствие связи с EMV — отсутствует сообщение

ОПИСАНИЕ

Зеркало щитка приборов в сборе получает сигналы от радиоприемника с дисплеем в сборе по локальной шине передачи данных и отображает информацию системы навигации в блоке индикации на ветровом стекле.

Этот код DTC регистрируется, когда зеркало щитка приборов не получает сигнал.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

Память

Примечание

B132187

Отсутствие связи с EMV — отсутствует сообщение

Условия диагностики:

  • Зажигание включено

  • Напряжение питания IG не менее 9,5 В

Состояние неисправности:

  • Отсутствие связи с радиоприемником с дисплеем в сборе

Продолжительность неисправности:

  • не менее 3,0 с

  • Жгут проводов или разъем

  • Радиоприемник с дисплеем в сборе

  • Щиток приборов в сборе

  • Зеркало щитка приборов в сборе

Код DTC сохраняется

-

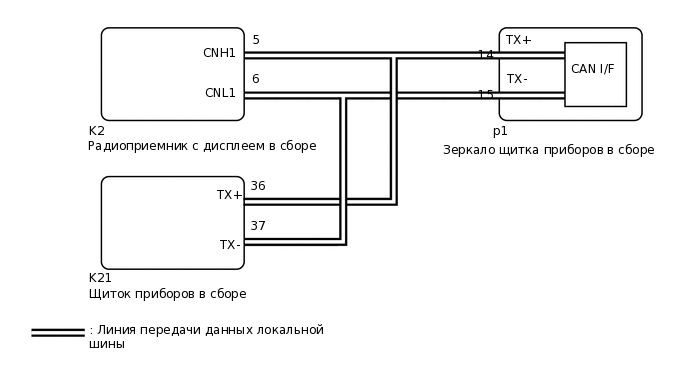

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

  1. E369856E02

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ НАЛИЧИЕ DTC (СИСТЕМЫ НАВИГАЦИИ)

    1. Проверьте, выводятся ли коды DTC системы навигации.

      Body Electrical > Navigation System > Trouble Codes

    Result

    Result

    Следующий шаг

    DTC не выводятся.

    А

    Коды DTC выводятся

    Б

  2. ПРОВЕРЬТЕ НАЛИЧИЕ DTC (СИСТЕМЫ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ)

    1. Проверьте, выводятся ли коды DTC системы измерительных приборов и индикаторов.

      Body Electrical > Combination Meter > Trouble Codes

    Result

    Result

    Перейти К

    DTC B132187 не выводится

    A

    Выводится DTC B132187

    B
    A

    ЗАМЕНИТЕ ЗЕРКАЛО ЩИТКА ПРИБОРОВ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    B

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылке
