ЛАМПЫ ОСВЕЩЕНИЯ ДВЕРНЫХ ПРОЕМОВ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЭЛЕКТРИЧЕСКУЮ ЛАМПУ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА

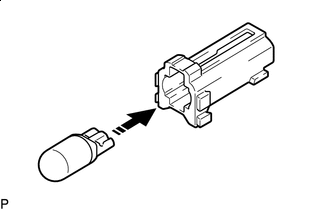

    1. E330764C01
      V113147

      Направление установки

      Установите лампу накаливания лампы освещения дверного проема в корпус лампы освещения дверного проема, как показано на рисунке.

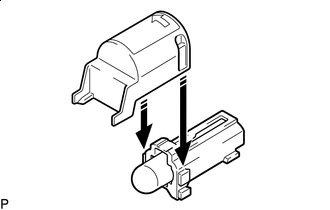

    2. E330765C01
      V113147

      Направление установки

      Установите колпак лампы освещения дверного проема на корпус лампы освещения дверного проема, как показано на рисунке.

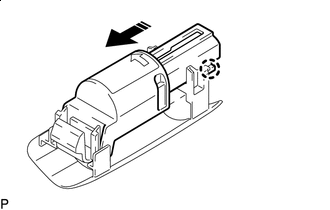

    3. E330766C01
      V113147

      Направление установки

      Установите корпус лампы освещения дверного проема с колпаком лампы освещения дверного проема и введите в зацепление захват, как показано на рисунке.

  2. УСТАНОВИТЕ ЛАМПУ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА В СБОРЕ

    1. Подсоедините разъем.

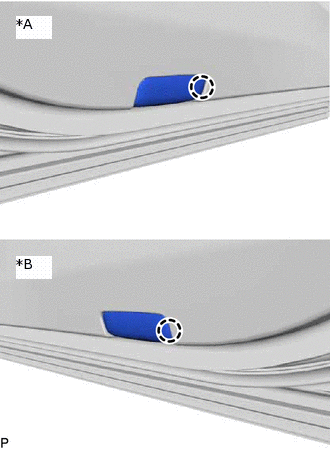

    2. E364956C01

      *A

      Для левой стороны

      *B

      Для правой стороны

      Установите лампу освещения дверного проема в сборе и введите в зацепление захват.
