ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
*1 |
ЦЕНТРАЛЬНЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ |
*2 |
ПОДУШКА ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
*3 |
КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ |
- |
- |
● |
Деталь однократного применения |
- |
- |

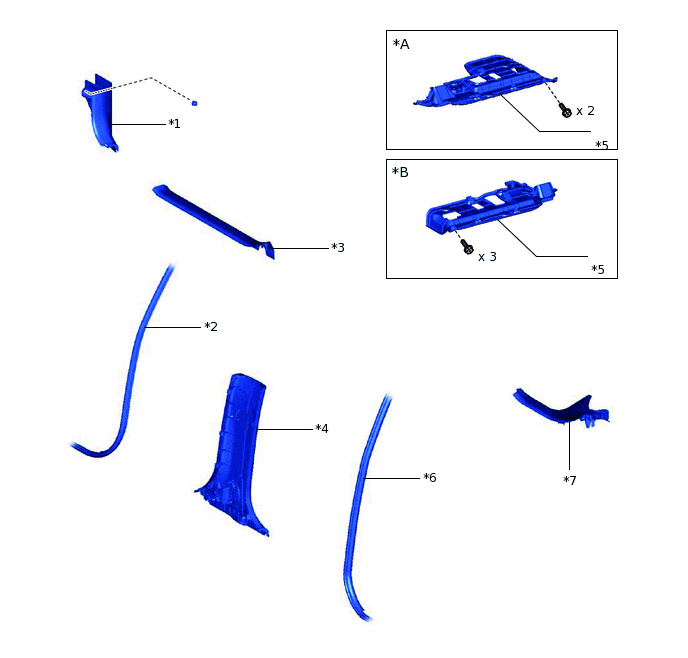

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
Для моделей с правосторонним рулевым управлением |
*1 |
БОКОВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА С ЛЕВОЙ СТОРОНЫ КОЖУХА |
*2 |
УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*3 |
ОПОРНАЯ НАКЛАДКА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*4 |
НИЖНЯЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА |
*5 |
НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
*6 |
УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*7 |
ОПОРНАЯ НАКЛАДКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
- |
- |

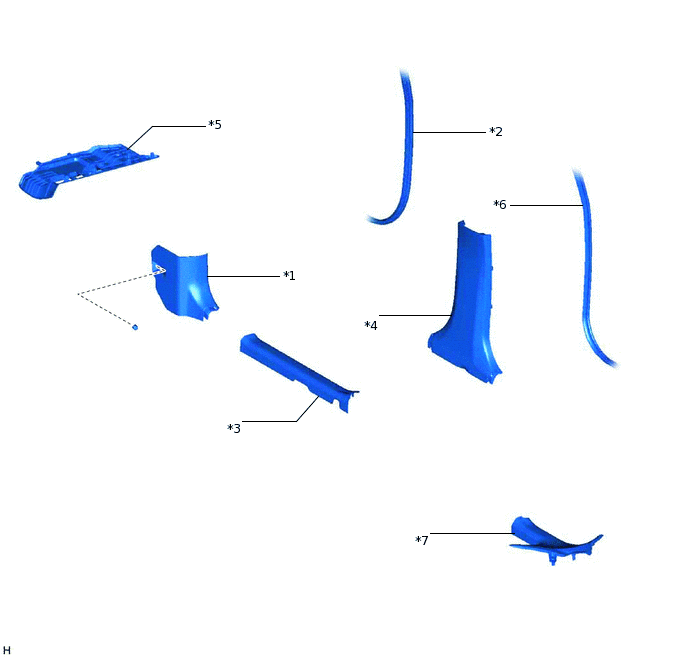

ИЛЛЮСТРАЦИЯ
*1 |
БОКОВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА С ПРАВОЙ СТОРОНЫ КОЖУХА |
*2 |
УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*3 |
ОПОРНАЯ НАКЛАДКА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*4 |
НИЖНЯЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА |
*5 |
НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
*6 |
УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
*7 |
ОПОРНАЯ НАКЛАДКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
- |
- |

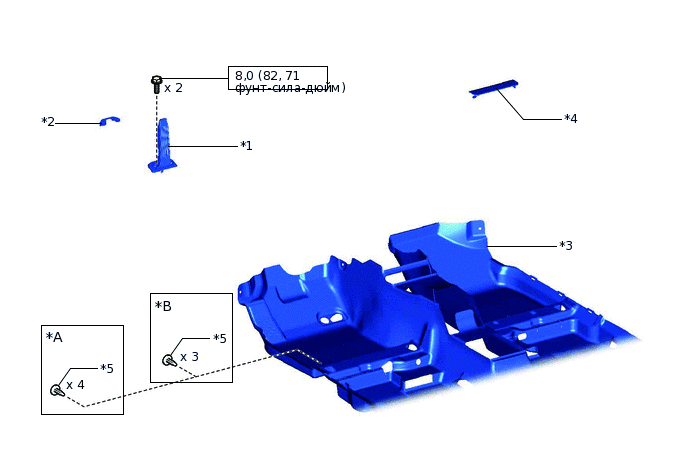

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
Для моделей с правосторонним рулевым управлением |
*1 |
ПЕДАЛЬ АКСЕЛЕРАТОРА |
*2 |
НАКЛАДКА ПЕДАЛИ АКСЕЛЕРАТОРА |
*3 |
ПЕРЕДНИЙ НАПОЛЬНЫЙ КОВРИК В СБОРЕ |
*4 |
КРЫШКА ПЕРЕДНЕГО ПОЛА С ПРЕДУПРЕДИТЕЛЬНОЙ ТАБЛИЧКОЙ |
*5 |
ФИКСАТОР ПЕРЕДНЕГО НАПОЛЬНОГО КОВРИКА |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

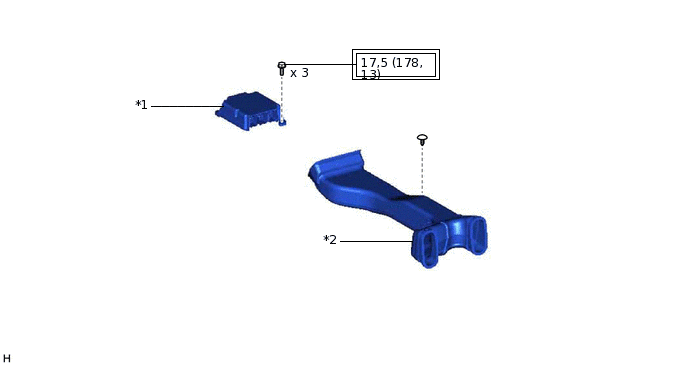

ИЛЛЮСТРАЦИЯ
*1 |
БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
*2 |
ТРУБОПРОВОД ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1 |
 |
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) |
- |
- |
