ПЕРЕДНИЙ ТОРМОЗ (для моделей с суппортом противодействующего типа) РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ЗАЩИТНЫЙ КОЛПАЧОК ЦИЛИНДРА

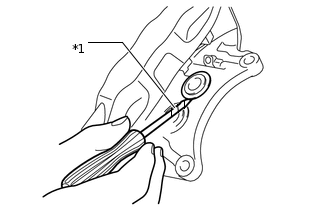

    1. C375917C01

      *1

      Защитная клейкая лента

      С помощью отвертки с обернутым изолентой концом снимите снимите 4 защитных колпачка тормозного цилиндра.

      Note:

      Старайтесь не повредить канавку уплотнения поршня и внутреннюю поверхность цилиндра.

  2. СНИМИТЕ ПОРШЕНЬ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

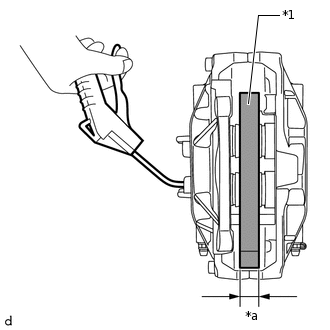

    1. C364377C02

      *1

      Деревянный брусок

      *a

      30 мм (1,811 дюйма)

      Поместите деревянный брусок между поршнями переднего дискового тормоза.

    2. Постепенно подавая сжатый воздух, извлеките 4 поршня из цилиндра переднего дискового тормоза в сборе.

      CAUTION:

      Никогда не располагайте пальцы перед поршнями тормозного цилиндра переднего дискового тормоза при использовании сжатого воздуха.

      Note:

      Не допускайте разбрызгивания тормозной жидкости.

      Tip:

      Если поршень переднего дискового тормоза поврежден, замените колесный тормозной цилиндр переднего дискового тормоза в сборе новым.

    3. Снимите деревянный блок.

  3. СНИМИТЕ УПЛОТНЕНИЕ ПОРШНЯ

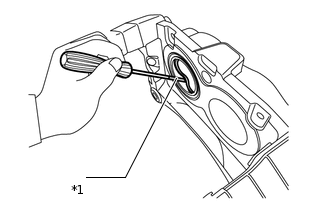

    1. C376756C02

      *1

      Защитная клейкая лента

      С помощью отвертки с обернутым защитной клейкой лентой концом снимите 4 уплотнения поршня с колесного тормозного цилиндра переднего дискового тормоза в сборе.

      Note:

      Старайтесь не повредить канавку уплотнения поршня и внутреннюю поверхность цилиндра.

  4. СНИМИТЕ КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Снимите 2 колпачка прокачных штуцеров переднего дискового тормоза с прокачных штуцеров переднего дискового тормоза.

  5. СНИМИТЕ ПРОКАЧНОЙ ШТУЦЕР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Снимите 2 прокачных штуцера переднего дискового тормоза.
