ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Если датчик радара миллиметрового диапазона в сборе подвергался воздействию ударных нагрузок, замените его новым.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА В СБОРЕ

    Note:

    В случае замены переднего бампера в сборе или решетки радиатора убедитесь, что механизм изменения диаграммы направленности находится в номинальном положении (по центру).

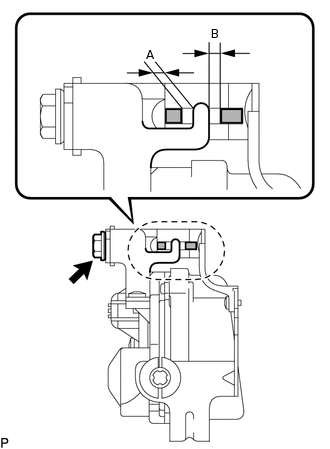

    1. E333485N01

      Установите стандартное положение диаграммы направленности.

      1. Поверните болт так, чтобы механизм изменения диаграммы направленности был расположен, как показано на рисунке.

        Заданные условия

        Разница между (A) и (B)

        1 мм (0,0394 дюйма) или менее

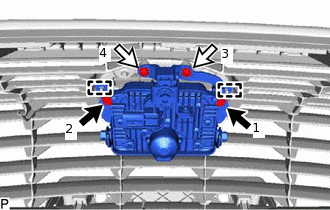

    2. E330067C02
      V100135

      Болт
      V100136

      Винт

      Введите в зацепление 2 направляющие.

    3. Затяните 2 болта и 2 винта на датчике радара миллиметрового диапазона.

      Болт

      3,0 Н*м

      31 кгс*см

      27 фунт-сила-дюймов

      Tip:

      Затягивайте болты в порядке, указанном на рисунке.

    4. Подсоединить разъем.

  2. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

    Нажмите здесьClick hereClick here

  3. ОТРЕГУЛИРУЙТЕ ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА

    1. В случае замены датчика радара миллиметрового диапазона в сборе или кронштейна датчика радара миллиметрового диапазона № 1 новым необходимо выполнить регулировку оптической оси датчика радара.

      Нажмите здесьClick hereClick here
