СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS, диагностический DTC: C1AE4

Код DTC Наименование DTC
C1AE4 Неисправность переднего правого датчика

ОПИСАНИЕ

На переднем бампере монтируется ультразвуковой датчик № 2 (правый передний угловой датчик). ЭБУ предупреждения о недопустимой дистанции в сборе обнаруживает препятствия по сигналам, получаемым от ультразвукового датчика № 2 (правого переднего углового датчика). В случае обрыва или иной неисправности в ультразвуковом датчике № 2 (правый передний угловой датчик) он не сможет функционировать правильно.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

C1AE4

Неисправность переднего правого датчика

Неисправность ультразвукового датчика № 2 (правый передний угловой датчик)

  • Жгут проводов или разъем

  • Ультразвуковой датчик № 2 (правый передний угловой датчик)

  • ЭБУ предупреждения о недопустимой дистанции

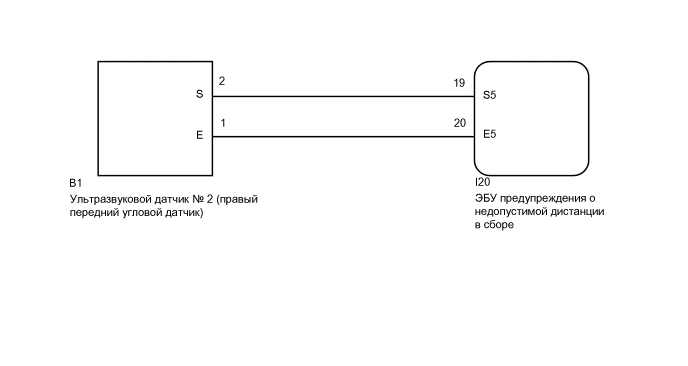

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E272340E20

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Если коды DTC выводятся после ремонта, включите зажигание (IG) и включите комбинированный переключатель в сборе (главный выключатель системы ультразвуковой локации). Затем удалите коды DTC.

Нажмите здесьЩелкните по следующей ссылке

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > Clearance Sonar > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > Clearance Sonar > Trouble Codes

    Result

    Result

    Перейдите к

    DTC C1AE4 не выводится

    A

    Выводится DTC C1AE4

    B
    A

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    B

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ПРАВЫЙ ПЕРЕДНИЙ УГЛОВОЙ ДАТЧИК) – ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)

    1. Отсоедините разъем I20 ЭБУ предупреждения о недопустимой дистанции.

    2. Отсоедините разъем B1 ультразвукового датчика № 2 (правого переднего углового датчика).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I20-19 (S5) - B1-2 (S)

      Всегда

      Менее 1 Ом

      I20-20 (E5) - B1-1 (E)

      Всегда

      Менее 1 Ом

      I20-19 (S5) или B1-2 (S) - масса

      Всегда

      10 кОм или более

      I20-20 (E5) или B1-1 (E) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  3. ПРОВЕРЬТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ПРАВЫЙ ПЕРЕДНИЙ УГЛОВОЙ ДАТЧИК)

    1. Снимите ультразвуковой датчик № 2 (правый передний угловой).

      Нажмите здесьЩелкните по следующей ссылке

    2. Проверьте ультразвуковой датчик № 2 (правый передний угловой).

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ПРАВЫЙ ПЕРЕДНИЙ УГЛОВОЙ ДАТЧИК)

    Нажмите здесьЩелкните по следующей ссылке

    СООТВ

  4. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > Clearance Sonar > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > Clearance Sonar > Trouble Codes

    Result

    Result

    Перейдите к

    DTC C1AE4 не выводится

    A

    Выводится DTC C1AE4

    B
    A

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    B

    ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ

    Для моделей с левосторонним рулевым управлением

    Нажмите здесьЩелкните по следующей ссылке

    Для моделей с правосторонним рулевым управлением

    Нажмите здесьЩелкните по следующей ссылке
