SLIDING ROOF SYSTEM PARTS LOCATION

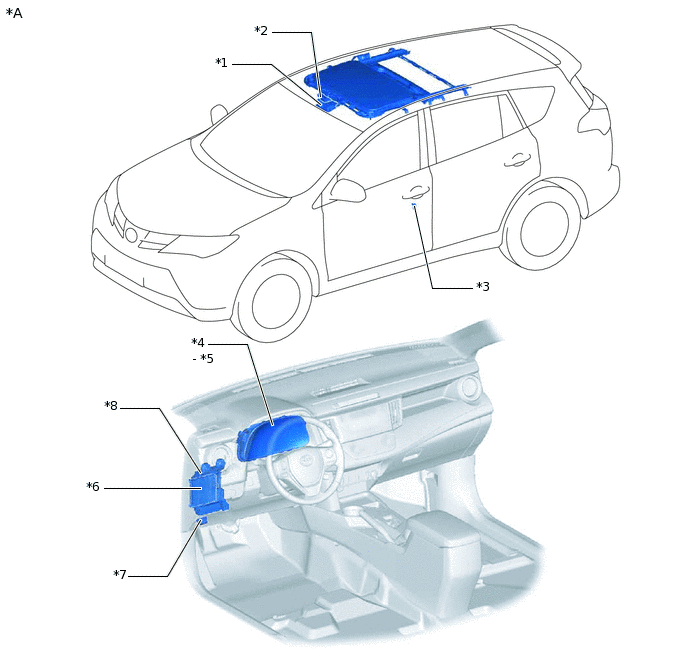

ILLUSTRATION
*A |
for LHD |
- |
- |
*1 |
MAP LIGHT ASSEMBLY (SLIDING ROOF CONTROL SWITCH) |
*2 |
SLIDING ROOF DRIVE GEAR SUB-ASSEMBLY |
*3 |
FRONT COURTESY LIGHT SWITCH ASSEMBLY LH |
*4 |
COMBINATION METER ASSEMBLY |
*5 |
MULTI-INFORMATION DISPLAY |
*6 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*7 |
DLC3 |
*8 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG NO.2 FUSE - S/ROOF FUSE |

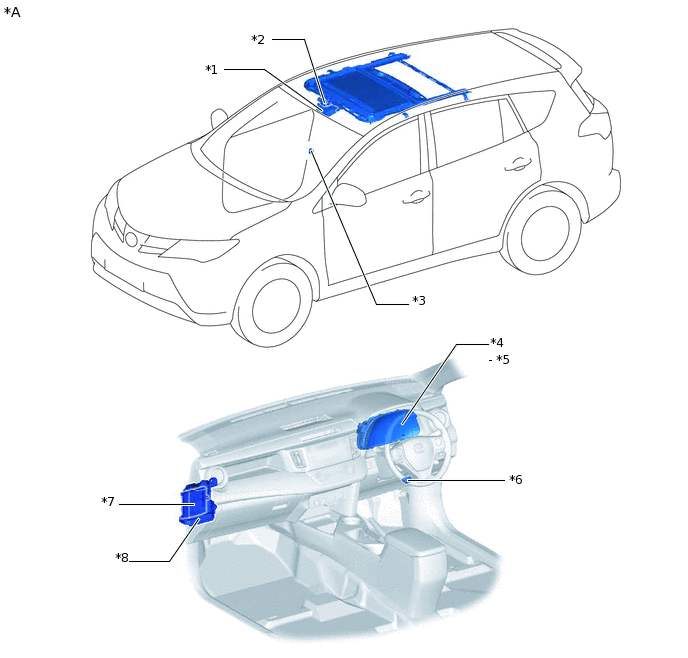

ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
MAP LIGHT ASSEMBLY (SLIDING ROOF CONTROL SWITCH) |
*2 |
SLIDING ROOF DRIVE GEAR SUB-ASSEMBLY |
*3 |
FRONT COURTESY LIGHT SWITCH ASSEMBLY RH |
*4 |
COMBINATION METER ASSEMBLY |
*5 |
MULTI-INFORMATION DISPLAY |
*6 |
DLC3 |
*7 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*8 |
INSTRUMENT PANEL JUCNTION BLOCK ASSEMBLY - ECU-IG NO.2 FUSE - S/ROOF FUSE |
