WIPER AND WASHER SYSTEM PARTS LOCATION

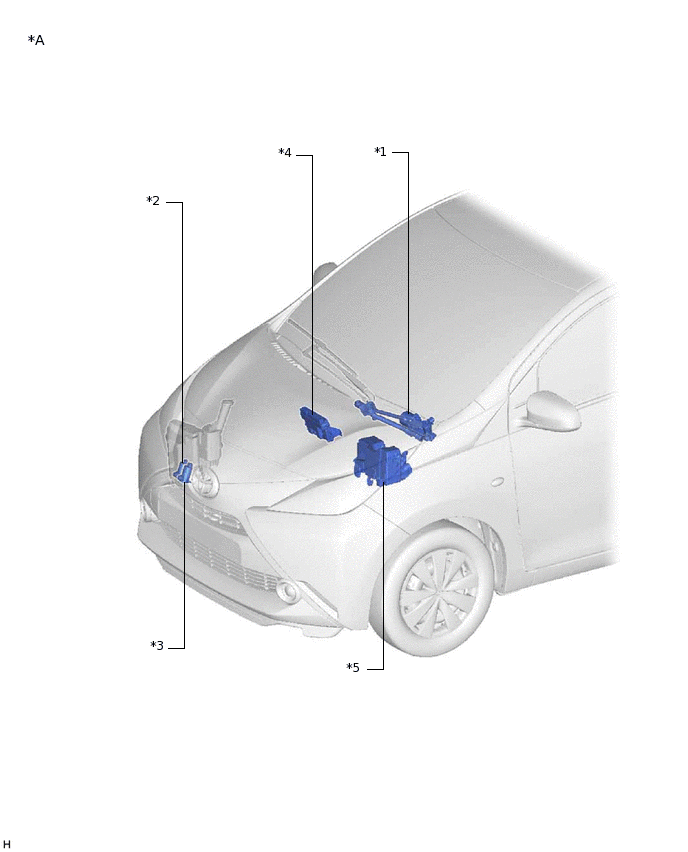

ILLUSTRATION

E293310C02

*A

for LHD

-

-

*1

FRONT WIPER MOTOR AND LINK ASSEMBLY

*2

WINDSHIELD WASHER MOTOR AND PUMP ASSEMBLY

*3

REAR WASHER MOTOR AND PUMP ASSEMBLY

*4

ECM (w/ Stop and Start System)

*5

NO. 1 ENGINE ROOM RELAY BLOCK

- WIPER-S FUSE (w/ Stop and Start System)

-

-

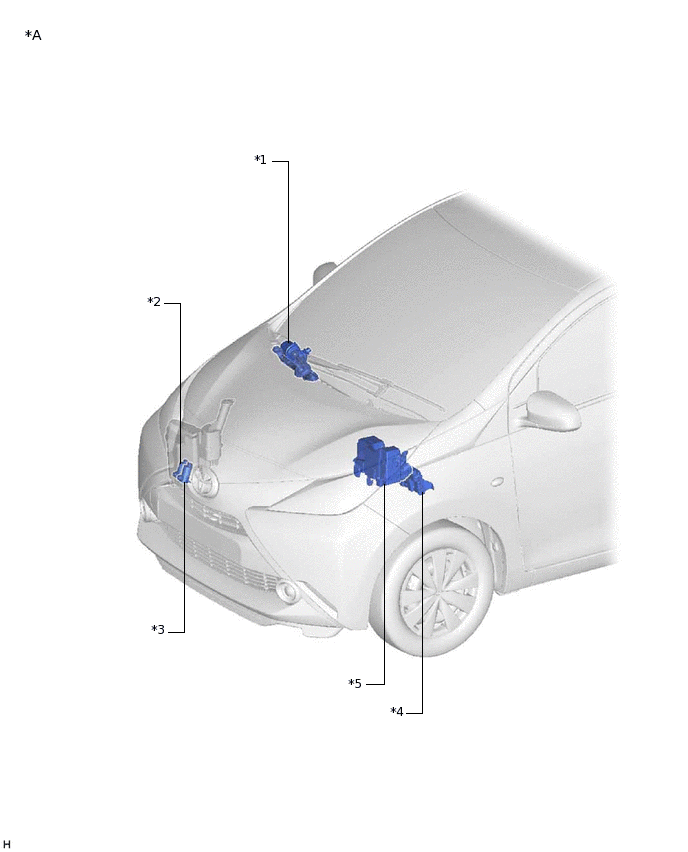

ILLUSTRATION

E293311C02

*A

for RHD

-

-

*1

FRONT WIPER MOTOR AND LINK ASSEMBLY

*2

WINDSHIELD WASHER MOTOR AND PUMP ASSEMBLY

*3

REAR WASHER MOTOR AND PUMP ASSEMBLY

*4

ECM (w/ Stop and Start System)

*5

NO. 1 ENGINE ROOM RELAY BLOCK

- WIPER-S FUSE (w/ Stop and Start System)

-

-

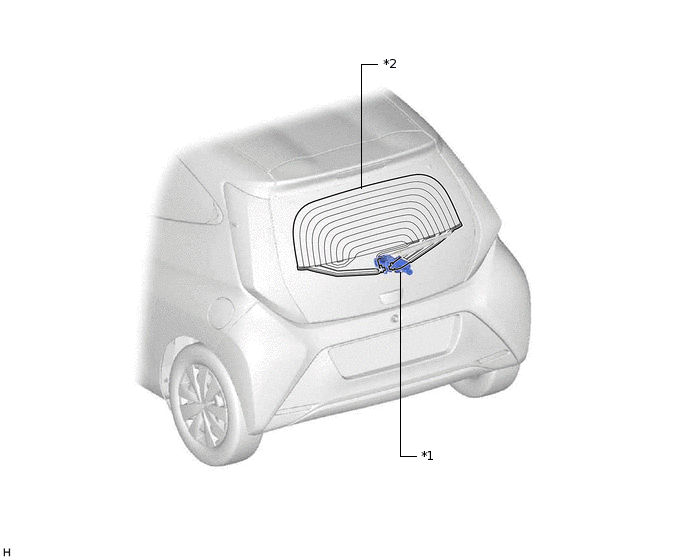

ILLUSTRATION

E293312C02

*1

REAR WIPER MOTOR ASSEMBLY

*2

BACK WINDOW GLASS (REAR WINDOW DEFOGGER WIRE) (w/ Entry and Start System)

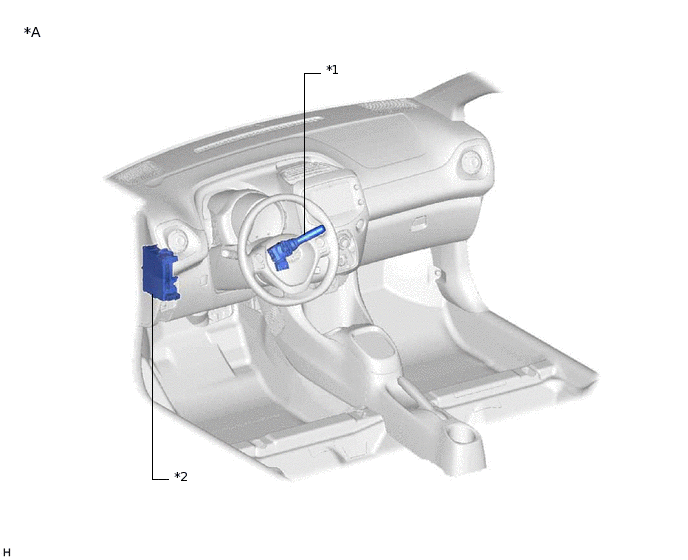

ILLUSTRATION

E293313C01

*A

for LHD

-

-

*1

WINDSHIELD WIPER SWITCH ASSEMBLY

*2

DRIVER SIDE JUNCTION BLOCK ASSEMBLY

- WIPER FUSE

- WIPER RR FUSE

- WASHER FUSE

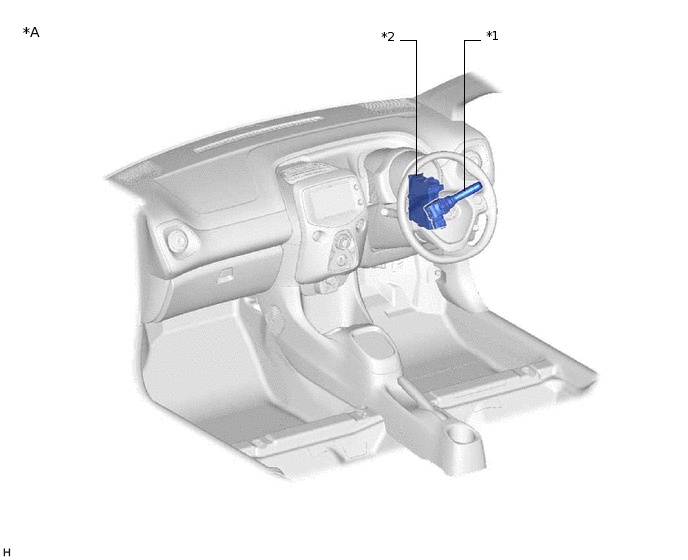

ILLUSTRATION

E293314C02

*A

for RHD

-

-

*1

WINDSHIELD WIPER SWITCH ASSEMBLY

*2

DRIVER SIDE JUNCTION BLOCK ASSEMBLY

- WIPER FUSE

- WIPER RR FUSE

- WASHER FUSE
