ВЕРХНЯЯ ПАНЕЛЬ ПРИБОРОВ УЗЛЫ И ДЕТАЛИ

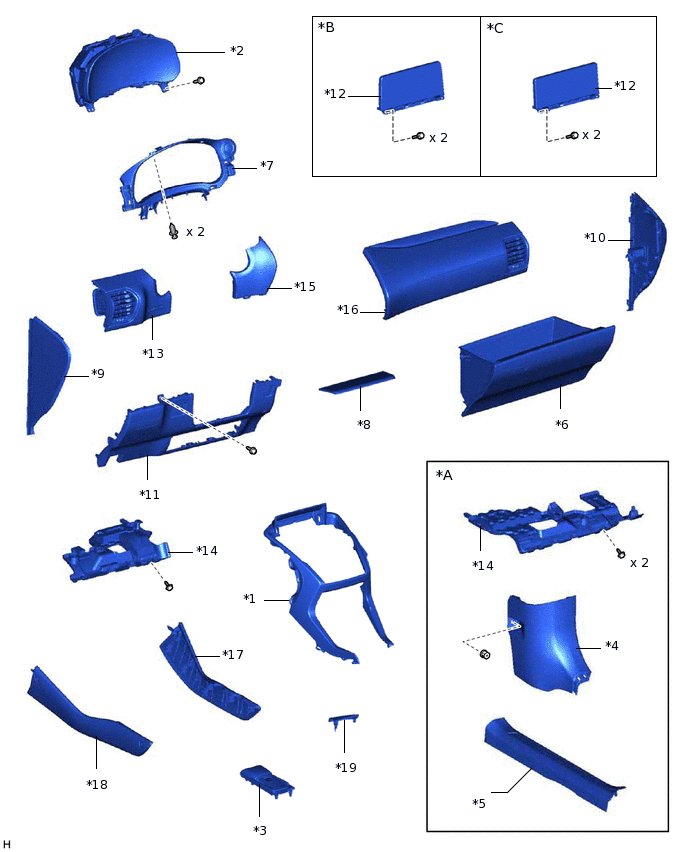

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
для 8-дюймового дисплея |
*C |
для 10,3-дюймового дисплея |
- |
- |
*1 |
ЦЕНТРАЛЬНАЯ ОБЛИЦОВКА ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
*2 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*3 |
ПОДЛОКОТНИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
*4 |
БОКОВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА С ПРАВОЙ СТОРОНЫ КОЖУХА |
*5 |
ОПОРНАЯ НАКЛАДКА ПРАВОЙ ДВЕРИ В СБОРЕ |
*6 |
ДВЕРЦА ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ |
*7 |
ОБЛИЦОВКА ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
*8 |
ОТДЕЛОЧНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ |
*9 |
ЛЕВАЯ БОКОВАЯ ПАНЕЛЬ ПРИБОРОВ |
*10 |
ПРАВАЯ БОКОВАЯ ПАНЕЛЬ ПРИБОРОВ |
*11 |
НИЖНЯЯ ОТДЕЛОЧНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 1 |
*12 |
МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ С КРОНШТЕЙНОМ |
*13 |
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
*14 |
НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
*15 |
ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1 |
*16 |
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
*17 |
ОБЛИЦОВКА ВЕРХНЕЙ ПАНЕЛИ КОНСОЛИ № 1 |
*18 |
ОБЛИЦОВКА ВЕРХНЕЙ ПАНЕЛИ КОНСОЛИ № 2 |
*19 |
ВЕРХНЯЯ ЗАДНЯЯ ПАНЕЛЬ КОНСОЛИ |
- |
- |

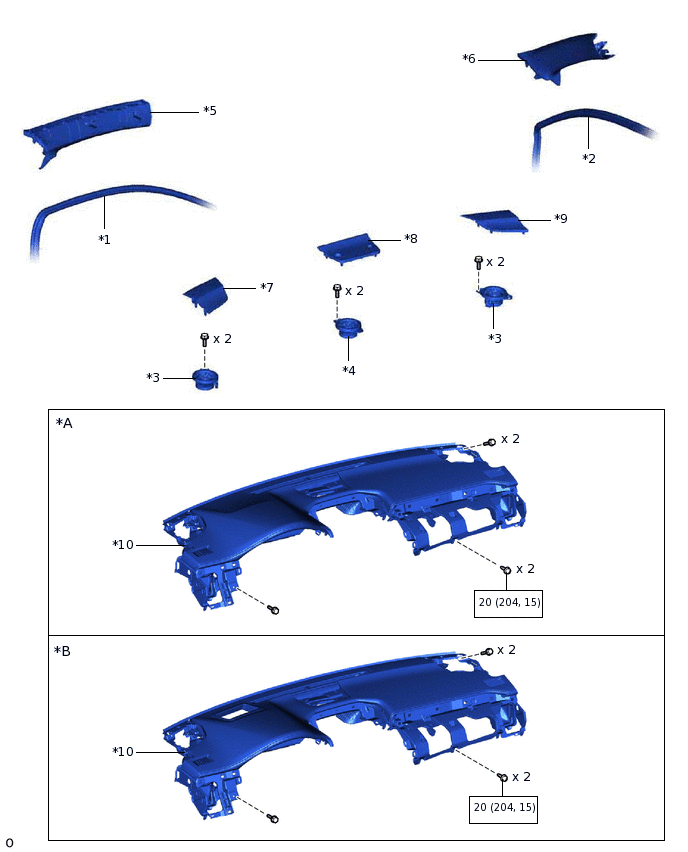

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без блока индикации на ветровом стекле |
*B |
для моделей с блоком индикации на ветровом стекле |
*1 |
УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*2 |
УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*3 |
ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ |
*4 |
ПЕРЕДНИЙ ДИНАМИК № 3 В СБОРЕ |
*5 |
ОБИВКА ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА |
*6 |
ОБИВКА ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
*7 |
ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
*8 |
ЗАГЛУШКА ОТВЕРСТИЯ ДЛЯ ДИНАМИКА № 1 В СБОРЕ |
*9 |
ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
*10 |
ВЕРХНЯЯ ЧАСТЬ ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

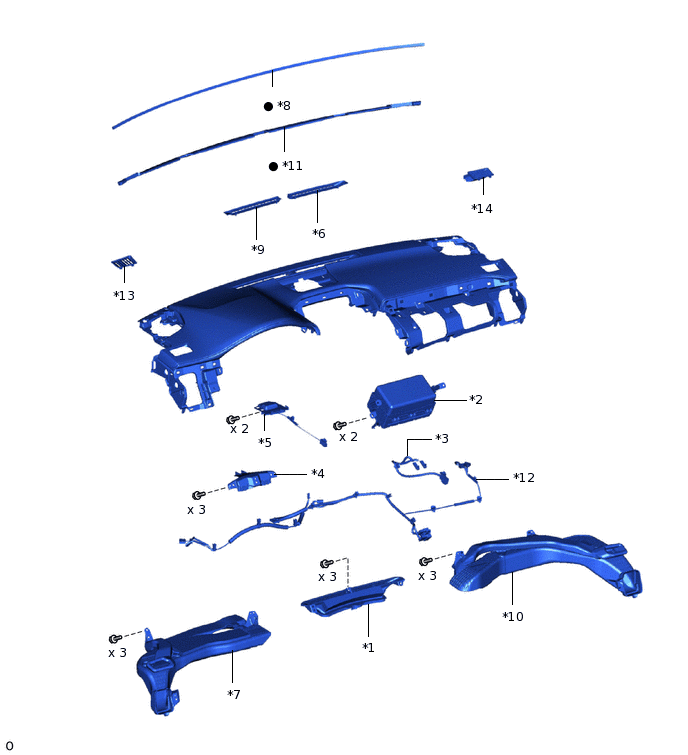

ИЛЛЮСТРАЦИЯ
*1 |
СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ |
*2 |
ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА БЕЗ ПОДУШКИ БЕЗОПАСНОСТИ ДВЕРИ В СБОРЕ |
*3 |
ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
*4 |
КРОНШТЕЙН КОЖУХА ЩИТКА ПРИБОРОВ |
*5 |
АНТЕННА СИСТЕМЫ НАВИГАЦИИ В СБОРЕ С КРОНШТЕЙНОМ |
*6 |
ОБЛИЦОВКА СОПЛА ОТТАИВАТЕЛЯ № 1 |
*7 |
ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ |
*8 |
ПОДУШКА ПАНЕЛИ ПРИБОРОВ № 1 |
*9 |
ОБЛИЦОВКА СОПЛА ОТТАИВАТЕЛЯ № 2 |
*10 |
ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ |
*11 |
ПОДУШКА ПАНЕЛИ ПРИБОРОВ № 2 |
*12 |
КАБЕЛЬ ПАНЕЛИ ПРИБОРОВ № 2 |
*13 |
ЛЕВОЕ БОКОВОЕ СОПЛО ОТТАИВАТЕЛЯ |
*14 |
ПРАВОЕ БОКОВОЕ СОПЛО ОТТАИВАТЕЛЯ |
● |
Деталь однократного применения |
- |
- |

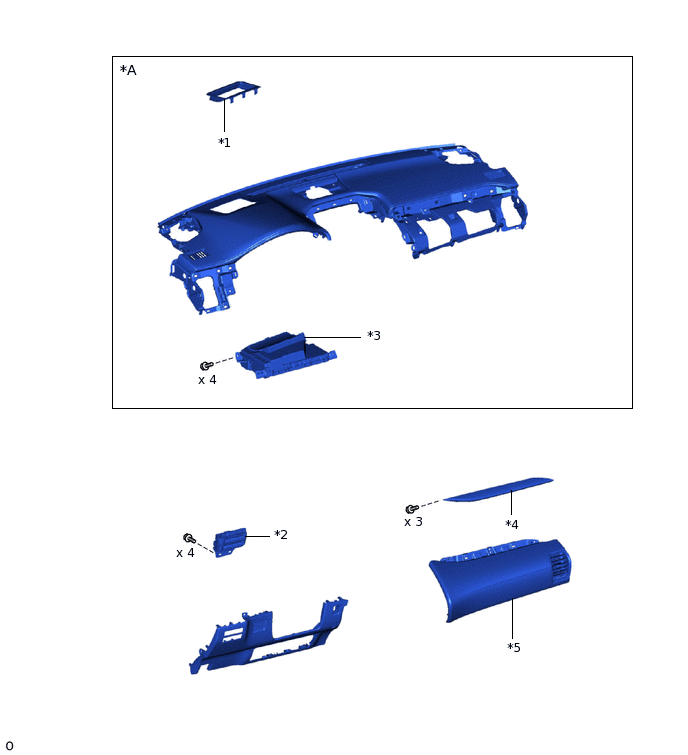

ИЛЛЮСТРАЦИЯ
*A |
для моделей с блоком индикации на ветровом стекле |
- |
- |
*1 |
ОБЛИЦОВКА ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
*2 |
НИЖНЯЯ ОТДЕЛОЧНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 2 |
*3 |
ЗЕРКАЛО ЩИТКА ПРИБОРОВ В СБОРЕ (БЛОК ИНДИКАЦИИ НА ВЕТРОВОМ СТЕКЛЕ) |
*4 |
ОБЛИЦОВКА ПАНЕЛИ УПРАВЛЕНИЯ № 2 |
*5 |
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
- |
- |
