ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА (для моделей с левосторонним рулевым управлением)

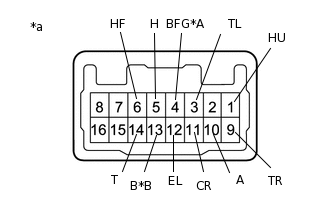

    E361302C16

    *A

    для моделей с передними противотуманными фарами

    *B

    для моделей с задними противотуманными фонарями

    *a

    Устройство с неподсоединенным жгутом проводов

    (Переключатель указателей поворота)

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 1. Light Control Switch

      Контакты для подключения диагностического прибора

      Условие

      Заданные условия

      10 (A) - 12 (EL)

      Переключатель освещения в положении AUTO

      Менее 1 Ом

      14 (T) - 12 (EL)

      Переключатель освещения в положении TAIL

      Менее 1 Ом

      5 (H) - 12 (EL)

      Переключатель освещения в положении HEAD

      Менее 1 Ом
      Table 2. Переключатель света фар

      Контакты для подключения диагностического прибора

      Условие

      Заданные условия

      6 (HF) - 12 (EL)

      Переключатель света фар в положении HIGH FLASH

      Менее 1 Ом

      1 (HU) - 12 (EL)

      Переключатель света фар в положении HIGH

      Менее 1 Ом
      Table 3. Переключатель противотуманных фар/фонарей

      Контакты для подключения диагностического прибора

      Условие

      Заданные условия

      4 (BFG) - 12 (EL)*1

      Выключатель противотуманных фар в положении FRONT

      Менее 1 Ом

      13 (B) - 12 (EL)*2

      Выключатель противотуманных фар в положении REAR

      Менее 1 Ом
      Table 4. Переключатель указателей поворота

      Контакты для подключения диагностического прибора

      Условие

      Заданные условия

      9 (TR) - 12 (EL)

      Переключатель указателей поворота в нейтральном положении

      10 кОм или более

      3 (TL) - 12 (EL)

      Переключатель указателей поворота в нейтральном положении

      10 кОм или более

      9 (TR) - 12 (EL)

      Переключатель указателей поворота в положении правого поворота

      Менее 1 Ом

      9 (TR) - 12 (EL)

      Поверните переключатель указателя поворота полностью в положение правого поворота

      Менее 1 Ом

      9 (TR) - 11 (CR)

      Поверните переключатель указателя поворота полностью в положение правого поворота

      Менее 1 Ом

      11 (CR) - 12 (EL)

      Поверните переключатель указателя поворота полностью в положение правого поворота

      Менее 1 Ом

      3 (TL) - 12 (EL)

      Переключатель указателей поворота в положении левого поворота

      Менее 1 Ом

      3 (TL) - 12 (EL)

      Поверните переключатель указателя поворота полностью в положение левого поворота

      Менее 1 Ом

      3 (TL) - 11 (CR)

      Поверните переключатель указателя поворота полностью в положение левого поворота

      Менее 1 Ом

      11 (CR) - 12 (EL)

      Поверните переключатель указателя поворота полностью в положение левого поворота

      Менее 1 Ом

      • *1: для моделей с передними противотуманными фарами

      • *2: для моделей с задними противотуманными фонарями

      Tip:

      • Состояние правого или левого поворота указывает на состояние, в котором переключатель указателя поворота возвращается в нейтральное положение после того, как вы убираете руку с переключателя указателя поворота (выключатель указателя поворота срабатывает примерно 7°).

      • Состояние полного правого или левого поворота указывает на состояние, в котором переключатель указателя поворота не возвращается в нейтральное положение после того, как вы убираете руку с переключателя указателя поворота (выключатель указателя поворота срабатывает 12°).

      Если результат не соответствует заданному, замените переключатель указателей поворота.

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА (для моделей с правосторонним рулевым управлением)

    E361302C17

    *A

    Для моделей с передними противотуманными фарами

    *a

    Устройство с неподсоединенным жгутом проводов

    (Переключатель указателей поворота)

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 5. Light Control Switch

      Контакты для подключения диагностического прибора

      Условие

      Заданные условия

      7 (A) - 5 (EL)

      Переключатель освещения в положении AUTO

      Менее 1 Ом

      3 (T) - 5 (EL)

      Переключатель освещения в положении TAIL

      Менее 1 Ом

      12 (H) - 5 (EL)

      Переключатель освещения в положении HEAD

      Менее 1 Ом
      Table 6. Переключатель света фар

      Контакты для подключения диагностического прибора

      Условие

      Заданные условия

      11 (HF) - 5 (EL)

      Переключатель света фар в положении HIGH FLASH

      Менее 1 Ом

      16 (HU) - 5 (EL)

      Переключатель света фар в положении HIGH

      Менее 1 Ом
      Table 7. Переключатель противотуманных фар/фонарей

      Контакты для подключения диагностического прибора

      Условие

      Заданные условия

      13 (BFG) - 5 (EL)*

      Выключатель противотуманных фар в положении FRONT

      Менее 1 Ом
      Table 8. Переключатель указателей поворота

      Контакты для подключения диагностического прибора

      Условие

      Заданные условия

      8 (TR) - 5 (EL)

      Переключатель указателей поворота в нейтральном положении

      10 кОм или более

      14 (TL) - 5 (EL)

      Переключатель указателей поворота в нейтральном положении

      10 кОм или более

      8 (TR) - 5 (EL)

      Переключатель указателей поворота в положении правого поворота

      Менее 1 Ом

      8 (TR) - 5 (EL)

      Поверните переключатель указателя поворота полностью в положение правого поворота

      Менее 1 Ом

      8 (TR) - 6 (CR)

      Поверните переключатель указателя поворота полностью в положение правого поворота

      Менее 1 Ом

      6 (CR) - 5 (EL)

      Поверните переключатель указателя поворота полностью в положение правого поворота

      Менее 1 Ом

      14 (TL) - 5 (EL)

      Переключатель указателей поворота в положении левого поворота

      Менее 1 Ом

      14 (TL) - 5 (EL)

      Поверните переключатель указателя поворота полностью в положение левого поворота

      Менее 1 Ом

      14 (TL) - 6 (CR)

      Поверните переключатель указателя поворота полностью в положение левого поворота

      Менее 1 Ом

      6 (CR) - 5 (EL)

      Поверните переключатель указателя поворота полностью в положение левого поворота

      Менее 1 Ом

      • *: для моделей с передними противотуманными фарами

      Tip:

      • Состояние правого или левого поворота указывает на состояние, в котором переключатель указателя поворота возвращается в нейтральное положение после того, как вы убираете руку с переключателя указателя поворота (выключатель указателя поворота срабатывает примерно 7°).

      • Состояние полного правого или левого поворота указывает на состояние, в котором переключатель указателя поворота не возвращается в нейтральное положение после того, как вы убираете руку с переключателя указателя поворота (выключатель указателя поворота срабатывает 12°).

      Если результат не соответствует заданному, замените переключатель указателей поворота.
