ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ (для моделей с переключателем света фар с левой стороны)

    1. Проверьте переключатель освещения.

      1. E269874C18

        *a

        Устройство с отсоединенным жгутом проводов

        (переключатель света фар в сборе)

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

        Подключение диагностического прибора

        Положение переключателя

        Номинальное значение

        I126-18 (T) - I126-15 (EL)

        Переключатель освещения выключен

        10 кОм или более

        I126-20 (A) - I126-15 (EL)

        I126-19 (H) - I126-15 (EL)

        I126-20 (A) - I126-15 (EL)

        Переключатель освещения в положении AUTO

        Менее 1 Ом

        I126-18 (T) - I126-15 (EL)

        Переключатель освещения в положении TAIL

        Менее 1 Ом

        I126-18 (T) - I126-15 (EL)

        Переключатель освещения в положении HEAD

        Менее 1 Ом

        I126-19 (H) - I126-15 (EL)

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

    2. E269874C19

      *a

      Устройство с отсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переключатель света фар.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление

        Подключение диагностического прибора

        Положение переключателя

        Номинальное значение

        I126-17 (HF) - I126-15 (EL)

        Переключатель света фар в положении FLASH

        Менее 1 Ом

        I126-14 (HU) - I126-15 (EL)

        I126-14 (HU) - I126-15 (EL)

        Переключатель света фар в положении HIGH

        Менее 1 Ом

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

    3. E269874C20

      *a

      Устройство с отсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переключатель указателей поворота.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление

        Подключение диагностического прибора

        Положение переключателя

        Номинальное значение

        I126-12 (TR) - I126-15 (EL)

        Переключатель указателей поворота в нейтральном положении

        10 кОм или более

        I126-11 (TL) - I126-15 (EL)

        I126-12 (TR) - I126-15 (EL)

        Переключатель указателя поворота в положении поворота вправо

        (условие автоматического выключения)

        Менее 1 Ом

        I126-12 (TR) - I126-15 (EL)

        Переключатель указателя поворота в положении поворота вправо

        (условие срабатывания защелки выключения)

        Менее 1 Ом

        I126-12 (TR) - I126-13 (CR)

        I126-13 (CR) - I126-15 (EL)

        I126-11 (TL) - I126-15 (EL)

        Переключатель указателя поворота в положении поворота влево

        (условие автоматического выключения)

        Менее 1 Ом

        I126-11 (TL) - I126-15 (EL)

        Переключатель указателей поворота в положении левого поворота

        (условие срабатывания защелки выключения)

        Менее 1 Ом

        I126-11 (TL) - I126-13 (CR)

        I126-13 (CR) - I126-15 (EL)
        Tip:

        • Под условием автоматического выключения обозначает возврат переключателя указателей поворота в нейтральное положение при отпускании руки с переключателя (переключатель отводится от нейтрального положения в пределах 7°).

        • Под условием срабатывания защелки выключения обозначает состояние, при котором переключатель указателей поворота не возвращается в нейтральное положение даже при отпускании руки с переключателя (переключатель отводится от нейтрального положения в пределах 12°).

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

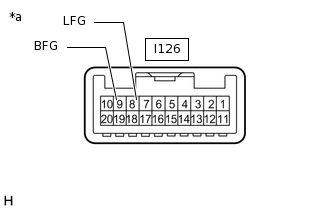

    4. E269874C21

      *a

      Устройство с отсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переднюю противотуманную фару.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление

        Подключение диагностического прибора

        Положение переключателя

        Номинальное значение

        I126-9 (BFG) - I126-8 (LFG)

        Переключатель передних противотуманных фар выключен

        10 кОм или более

        I126-9 (BFG) - I126-8 (LFG)

        Переключатель передних противотуманных фар включен

        Менее 1 Ом

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

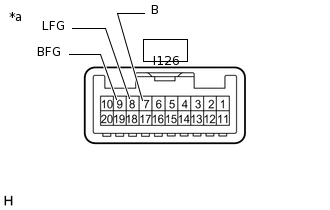

    5. E269874C22

      *a

      Устройство с отсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переключатель задних противотуманных фонарей.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление

        Подключение диагностического прибора

        Положение переключателя

        Номинальное значение

        I126-9 (BFG) - I126-8 (LFG)

        Переключатель задних противотуманных фонарей выключен

        10 кОм или более

        I126-7 (B) - I126-8 (LFG)

        I126-9 (BFG) - I126-8 (LFG)

        Переключатель задних противотуманных фонарей включен

        Менее 1 Ом

        I126-7 (B) - I126-8 (LFG)

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ (для моделей с переключателем света фар с правой стороны)

    1. Проверьте переключатель освещения.

      1. E269874C13

        *a

        Устройство с отсоединенным жгутом проводов

        (переключатель света фар в сборе)

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

        Подключение диагностического прибора

        Положение переключателя

        Номинальное значение

        I31-13 (T) - I31-16 (EL)

        Переключатель освещения выключен

        10 кОм или более

        I31-11 (A) - I31-16 (EL)

        I31-12 (H) - I31-16 (EL)

        I31-11 (A) - I31-16 (EL)

        Переключатель освещения в положении AUTO

        Менее 1 Ом

        I31-13 (T) - I31-16 (EL)

        Переключатель освещения в положении TAIL

        Менее 1 Ом

        I31-13 (T) - I31-16 (EL)

        Переключатель освещения в положении HEAD

        Менее 1 Ом

        I31-12 (H) - I31-16 (EL)

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

    2. E269874C14

      *a

      Устройство с отсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переключатель света фар.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление

        Подключение диагностического прибора

        Положение переключателя

        Номинальное значение

        I31-14 (HF) - I31-16 (EL)

        Переключатель света фар в положении FLASH

        Менее 1 Ом

        I31-17 (HU) - I31-16 (EL)

        I31-17 (HU) - I31-16 (EL)

        Переключатель света фар в положении HIGH

        Менее 1 Ом

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

    3. E269874C15

      *a

      Устройство с отсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переключатель указателей поворота.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление

        Подключение диагностического прибора

        Положение переключателя

        Номинальное значение

        I31-20 (TR) - I31-16 (EL)

        Переключатель указателей поворота в нейтральном положении

        10 кОм или более

        I31-19 (TL) - I31-16 (EL)

        I31-20 (TR) - I31-16 (EL)

        Переключатель указателя поворота в положении поворота вправо

        (условие автоматического выключения)

        Менее 1 Ом

        I31-20 (TR) - I31-16 (EL)

        Переключатель указателя поворота в положении поворота вправо

        (условие срабатывания защелки выключения)

        Менее 1 Ом

        I31-20 (TR) - I31-18 (CR)

        I31-18 (CR) - I31-16 (EL)

        I31-19 (TL) - I31-16 (EL)

        Переключатель указателя поворота в положении поворота влево

        (условие автоматического выключения)

        Менее 1 Ом

        I31-19 (TL) - I31-16 (EL)

        Переключатель указателей поворота в положении левого поворота

        (условие срабатывания защелки выключения)

        Менее 1 Ом

        I31-19 (TL) - I31-18 (CR)

        I31-18 (CR) - I31-16 (EL)
        Tip:

        • Под условием автоматического выключения обозначает возврат переключателя указателей поворота в нейтральное положение при отпускании руки с переключателя (переключатель отводится от нейтрального положения в пределах 7°).

        • Под условием срабатывания защелки выключения обозначает состояние, при котором переключатель указателей поворота не возвращается в нейтральное положение даже при отпускании руки с переключателя (переключатель отводится от нейтрального положения в пределах 12°).

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

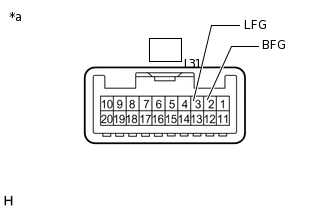

    4. E269874C16

      *a

      Устройство с отсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переднюю противотуманную фару.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление

        Подключение диагностического прибора

        Положение переключателя

        Номинальное значение

        I31-2 (BFG) - I31-3 (LFG)

        Переключатель передних противотуманных фар выключен

        10 кОм или более

        I31-2 (BFG) - I31-3 (LFG)

        Переключатель передних противотуманных фар включен

        Менее 1 Ом

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

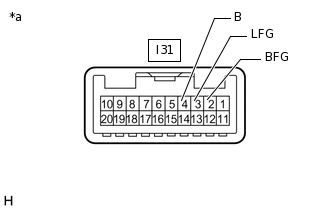

    5. E269874C17

      *a

      Устройство с отсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переключатель задних противотуманных фонарей.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление

        Подключение диагностического прибора

        Положение переключателя

        Номинальное значение

        I31-2 (BFG) - I31-3 (LFG)

        Переключатель задних противотуманных фонарей выключен

        10 кОм или более

        I31-4 (B) - I31-3 (LFG)

        I31-2 (BFG) - I31-3 (LFG)

        Переключатель задних противотуманных фонарей включен

        Менее 1 Ом

        I31-4 (B) - I31-3 (LFG)

        Если результат не соответствует заданному, замените переключатель света фар в сборе.
