СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ, диагностический DTC: C1625

Код DTC Наименование DTC
C1625 Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса

ОПИСАНИЕ

Этот DTC сохраняется, когда задняя телекамера в сборе получает от датчика положения рулевого колеса по шине CAN сигнал, который указывает на неисправность в цепи питания.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

C1625

Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса

Обрыв или короткое замыкание в цепи источника питания цепи датчика положения рулевого колеса

  • Жгут проводов или разъем

  • Датчик положения рулевого колеса

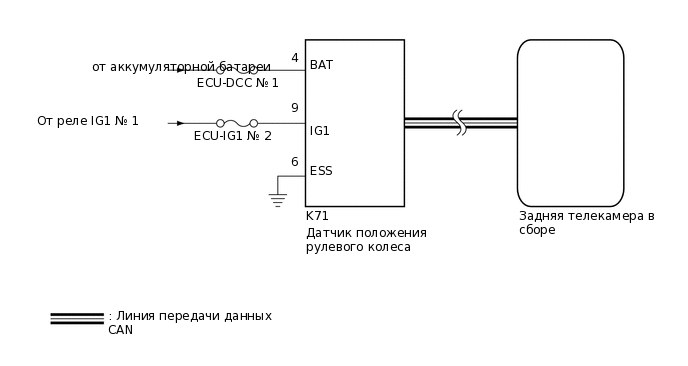

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E224380E98

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке.

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА)

    1. Отсоедините разъем K71 датчика положения рулевого колеса.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      K71-9 (IG1) - K71-6 (ESS)

      Зажигание включено (IG)

      11—14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА)

    1. Отсоедините разъем K71 датчика положения рулевого колеса.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      K71-6 (ESS) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      K71-4 (BAT) - K71-6 (ESS)

      Всегда

      11-14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

    Нажмите здесьClick hereClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
