БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (в средней стойке кузова) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки бокового датчика системы SRS в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей
Заменяемая деталь или процедура	Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Link
Отсоедините провод от отрицательного вывода аккумуляторной батареи.	Сохраните в памяти нейтральное положение рулевого колеса	Система LKA/LDA	Click here
		Интеллектуальная система ультразвуковой локации*1
		Предаварийная система безопасности
		Система освещения (наружного) Фары адаптивного головного бокового освещения
		Система адаптивного включения дальнего света
	Двигайтесь на автомобиле до тех пор, пока работа системы запуска и останова не будет разрешена (приблизительно 15 - 60 минут)	Система запуска и останова	Click here
	Сохраните в памяти нейтральное положение рулевого колеса	Система помощи при парковке (для моделей с функцией помощи при параллельной парковке)	Click here
		Мониторная система помощи при парковке (для моделей без функции помощи при параллельной парковке)	Click here
		Система панорамного обзора	Click here
	Инициализируйте замок двери багажного отделения	Система управления замками дверей	Click here
	Сброс закрытого положения двери багажного отделения	Система автоматизированного привода двери багажного отделения	Click here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick here Click here

Tip:

Порядок выполнения работ одинаков для правой и левой стороны.
Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

CAUTION:
Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".

Нажмите здесьClick here

Note:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

Нажмите здесьClick here
ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

CAUTION:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

Note:
После подсоединения провода необходимо инициализировать некоторые системы.

Нажмите здесьClick here Click here
СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ

Для моделей без заднего сиденья № 2: Нажмите здесьClick here

Для моделей с задним сиденьем № 2: Нажмите здесьClick here
СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ

Для моделей без заднего сиденья № 2: Нажмите здесьClick here

Для моделей с задним сиденьем № 2: Нажмите здесьClick here
СНИМИТЕ ВНУТРЕННЮЮ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ (для моделей с задним сиденьем № 2)

Нажмите здесьClick here
СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА

Для моделей без заднего сиденья № 2: Нажмите здесьClick here

Для моделей с задним сиденьем № 2: Нажмите здесьClick here

СНИМИТЕ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

Убедитесь, что зажигание выключено.
Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

CAUTION:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

Отсоедините разъем бокового датчика системы SRS.

Note:

При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Прижмите белый замок корпуса и сдвиньте желтый механизм фиксации положения разъема. (Теперь разъем не может случайно разъединиться.)

Прижмите белый замок корпуса снова и разъедините разъем.

Note:
При разъединении разъема старайтесь не прижать часть (A), показанную на рисунке.

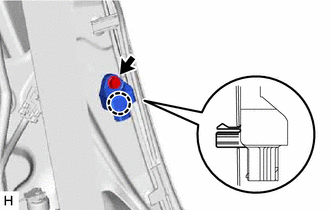

Выверните болт и расцепите захват, чтобы снять боковой датчик системы SRS в сборе.

*a	Белый замок корпуса	*b	Желтый CPA
*c	Сдвиньте	*d	Нажмите

После разъединения разъема убедитесь, что положение белого замка корпуса соответствует указанному на рисунке.
