РАДИОПРИЕМНИК УЗЛЫ И ДЕТАЛИ

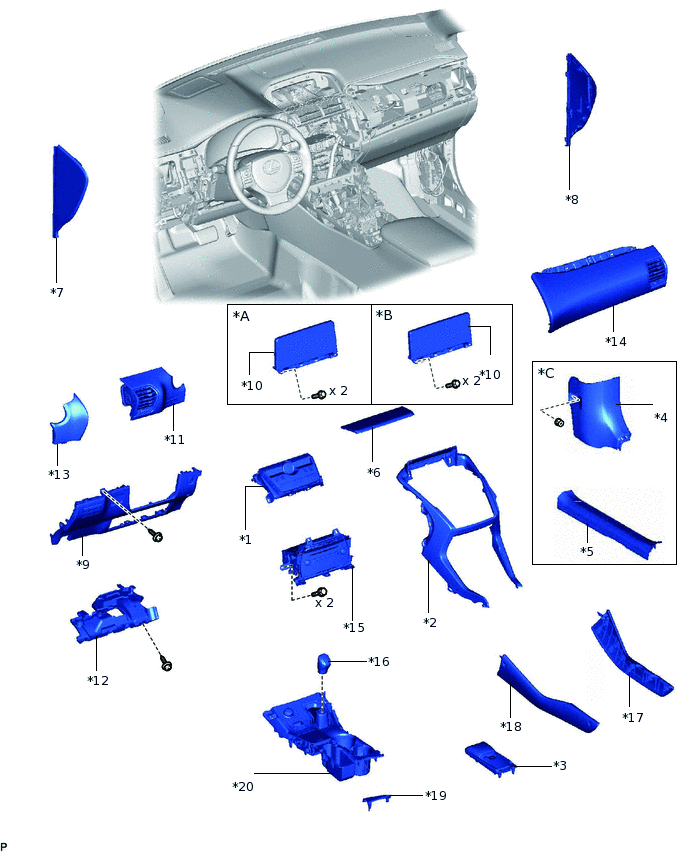

ИЛЛЮСТРАЦИЯ
*A |
для 8-дюймового дисплея |
*B |
для 10,3-дюймового дисплея |
*C |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
*2 |
ЦЕНТРАЛЬНАЯ ОБЛИЦОВКА ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
*3 |
ПОДЛОКОТНИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
*4 |
БОКОВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА С ПРАВОЙ СТОРОНЫ КОЖУХА |
*5 |
ОПОРНАЯ НАКЛАДКА ПРАВОЙ ДВЕРИ В СБОРЕ |
*6 |
ОТДЕЛОЧНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ |
*7 |
ЛЕВАЯ БОКОВАЯ ПАНЕЛЬ ПРИБОРОВ |
*8 |
ПРАВАЯ БОКОВАЯ ПАНЕЛЬ ПРИБОРОВ |
*9 |
НИЖНЯЯ ОТДЕЛОЧНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 1 |
*10 |
МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ С КРОНШТЕЙНОМ |
*11 |
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
*12 |
НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
*13 |
ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1 |
*14 |
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
*15 |
РАДИОПРИЕМНИК С КРОНШТЕЙНОМ В СБОРЕ |
*16 |
РУКОЯТКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
*17 |
ОБЛИЦОВКА ВЕРХНЕЙ ПАНЕЛИ КОНСОЛИ № 1 |
*18 |
ОБЛИЦОВКА ВЕРХНЕЙ ПАНЕЛИ КОНСОЛИ № 2 |
*19 |
ВЕРХНЯЯ ЗАДНЯЯ ПАНЕЛЬ КОНСОЛИ |
*20 |
ВЕРХНЯЯ ЗАДНЯЯ ПАНЕЛЬ КОНСОЛИ В СБОРЕ |

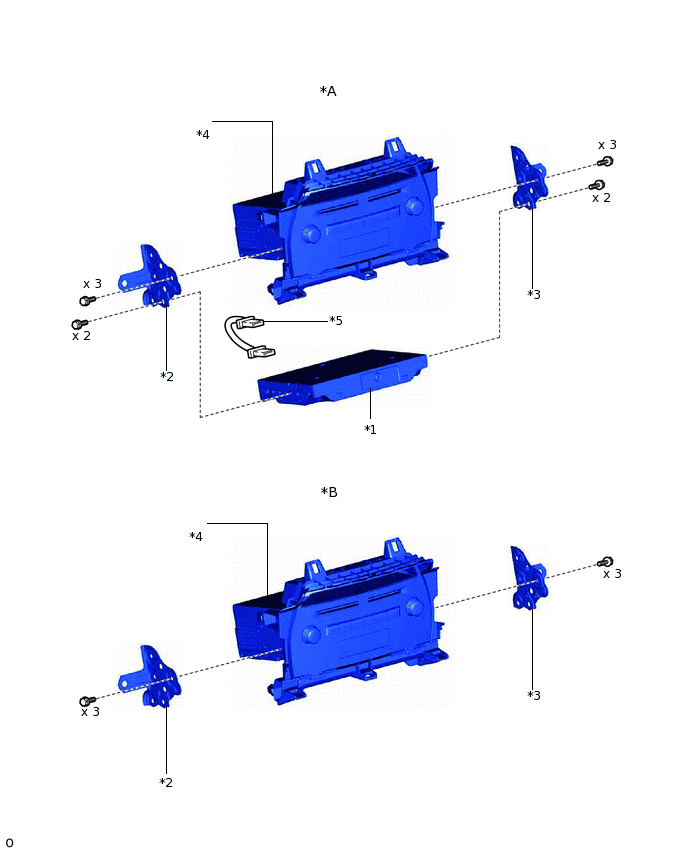

ИЛЛЮСТРАЦИЯ
*A |
для моделей с системой навигации |
*B |
Для моделей без системы навигации |
*1 |
ЭБУ СИСТЕМЫ НАВИГАЦИИ |
*2 |
КРОНШТЕЙН РАДИОПРИЕМНИКА № 1 |
*3 |
КРОНШТЕЙН РАДИОПРИЕМНИКА № 2 |
*4 |
РАДИОПРИЕМНИК В СБОРЕ |
*5 |
ЖГУТ ПРОВОДОВ СИСТЕМЫ НАВИГАЦИИ № 1 |
- |
- |
