ЗАДНЯЯ ЦИЛИНДРИЧЕСКАЯ ВИНТОВАЯ ПРУЖИНА УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ВЕРХНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ЗАДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

   1. Установите верхнюю изолирующую прокладку задней цилиндрической винтовой пружины на автомобиль.

2. УСТАНОВИТЕ НИЖНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ЗАДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

   1. Установите нижнюю изолирующую прокладку задней цилиндрической винтовой пружины на рычаг задней подвески № 2 в сборе.

3. УСТАНОВИТЕ ЗАДНЮЮ ЦИЛИНДРИЧЕСКУЮ ВИНТОВУЮ ПРУЖИНУ

   1.

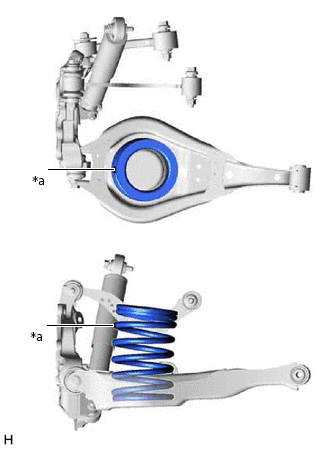

      *a	Идентификационная метка

      Установите заднюю цилиндрическую винтовую пружину на рычаг задней подвески № 2 в сборе.

      Note:

      Устанавливайте заднюю цилиндрическую винтовую пружину таким образом, чтобы идентификационная метка располагалась, как показано на рисунке.

   2. С помощью домкрата и деревянного бруска медленно поднимите рычаг задней подвески № 2 в сборе, а затем закрепите рычаг задней подвески № 2 в сборе на кулаке задней подвески с помощью болта и гайки.

      100 Н*м

      1020 кгс*см

      74 фунт-сила-фута

      CAUTION:

      Не поднимайте рычаг задней подвески № 2 в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note:

      • Поскольку у гайки имеется фиксатор, не поворачивайте гайку. При затягивании болта гайка должна оставаться неподвижной.

      • При поддомкрачивании рычага задней подвески № 2 выполняйте эту операцию медленно.

      • При выполнении этой операции автомобиль должен находиться как можно ниже.

      • Резьбовой конец вставляемого болта должен быть обращен к передней части автомобиля.

4. УСТАНОВИТЕ СТОЙКУ ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

   1.

      Установите стойку заднего стабилизатора в сборе на задний стабилизатор поперечной устойчивости, закрепив ее гайкой (B).

      90 Н*м

      918 кгс*см

      66 фунт-сила-футов

      Tip:

      Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте шпильку с помощью шестигранного торцевого ключа с головкой 6 мм.

   2. Установите стойку заднего стабилизатора в сборе на рычаг задней подвески № 2 в сборе и закрепите 2 гайками (A).

      82 Н*м

      836 кгс*см

      60 фунт-сила-футов

5. УСТАНОВИТЕ НАКЛАДКУ РЫЧАГА ЗАДНЕЙ ПОДВЕСКИ

   Нажмите здесьClick here

6. УСТАНОВИТЕ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ (для правой стороны)

   Нажмите здесьClick here

7. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

   Нажмите здесьClick here

8. УСТАНОВИТЕ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 2

   Нажмите здесьClick here

9. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ УГЛЫ УСТАНОВКИ ЗАДНИХ КОЛЕС

   Нажмите здесьClick here

10. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

    Cистема помощи при парковке (для моделей с функцией помощи при параллельной парковке)	для инициализации:Click here для калибровки:Click here
    Мониторная система помощи при парковке (для моделей без системы помощи при параллельной парковке)	для инициализации:Click here для калибровки:Click here
    Система панорамного обзора	для инициализации:Click here для калибровки:Click here
    Система адаптивного включения дальнего света Автоматическая система управления уровнем фар	Click here
