АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем) Не принимаются сигналы радиовещания (плохой прием)

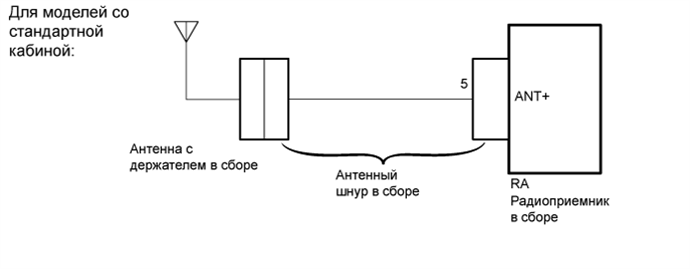

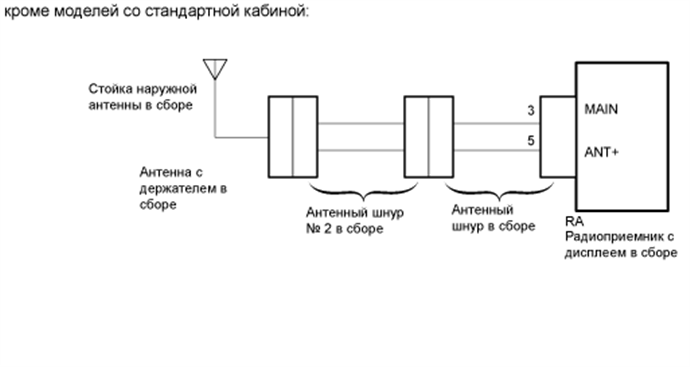

СХЕМА СОЕДИНЕНИЙ

A01E0HYE05
A01DVT3E05

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

В случае замены радиоприемника с дисплеем в сборе необходимо выполнять контрактные установки автомобиля для T-Connect.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ, РАБОТАЕТ ЛИ АВТОМАТИЧЕСКИЙ ПОИСК СТАНЦИЙ ДОЛЖНЫМ ОБРАЗОМ


    1. Проверьте, работает ли автоматический поиск станций должным образом, задействовав данную функцию.

      OK
      Автоматический поиск станций останавливается на одной станции.

    NG
    OK
  2. ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ


    1. Проверьте, установлены ли дополнительные устройства - такие, как солнцезащитная пленка или телефонная антенна, которые могут отрицательно повлиять на прием.

      OK
      Дополнительные устройства установлены.

      Note

      Никогда не снимайте дополнительные устройства без разрешения клиента.


    NG
    OK
  3. ПРОВЕРЬТЕ РАДИОАНТЕННУ


    1. для моделей со стандартной кабиной:


      1. Снимите антенну с держателем в сборе со шнура антенны в сборе (см. стр. Click here).

    2. кроме моделей со стандартной кабиной:


      1. Снимите стойку наружной антенны в сборе с антенны усилителя в сборе (см. стр. Click here).

    3. При подключенном разъеме радиоприемника с дисплеем установите замок зажигания в положение АСС.

    4. Прикоснитесь отверткой, тонким проводом или другим металлическим предметом к резьбовой части антенны усилителя для установки антенны с держателем в сборе (для моделей со стандартной кабиной) или стойки наружной антенны в сборе (кроме моделей со стандартной кабиной) и проверьте, воспроизводят ли динамики шум.

      OK
      Помехи присутствуют.

    NG
    OK
  4. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (АНТЕННУ)

    A01DY3Z

    1. Снимите разъем антенны от радиоприемника с дисплеем в сборе.

    2. При подключенном разъеме радиоприемника с дисплеем установите замок зажигания в положение АСС.

    3. Включите радиоприемник и выберите режим AM.

    4. Вставьте отвертку, тонкий провод или другой металлический предмет в гнездо антенны радиоприемника с дисплеем в сборе и проверьте, слышен ли шум из динамиков.

      OK
      Помехи присутствуют.

    NG
    OK
  5. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ


    1. A01DXXME01

      Отсоедините разъем RA радиоприемника с дисплеем в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      5 (ANT+) - масса Зажигание (ACC) включено, радиоприемник включен, и выбран режим FM или AM 11 - 14 В
      Результат
      Результат Следующий шаг
      OK (для моделей со стандартной кабиной) А
      OK (кроме моделей со стандартной кабиной) B
      NG C

    B
    C
    А
  6. ПРОВЕРЬТЕ АНТЕННЫЙ ШНУР В СБОРЕ


    1. Замените антенный шнур в сборе и убедитесь, что сигналы радиовещания принимаются нормально.

      OK
      Сигналы радиовещания принимаются нормально.

    NG
    OK
  7. ПРОВЕРЬТЕ АНТЕННУ С ДЕРЖАТЕЛЕМ В СБОРЕ


    1. Убедитесь, что антенна с держателем в сборе установлена надежно.

      OK
      Антенна с держателем в сборе установлена должным образом.

    NG
    OK
  8. ПРОВЕРЬТЕ АНТЕННУ С ДЕРЖАТЕЛЕМ В СБОРЕ


    1. Замените антенну с держателем в сборе и убедитесь, что сигналы радиовещания принимаются нормально (см. стр. Click here).

      OK
      Сигналы радиовещания принимаются нормально.

    NG
    OK
  9. ПРОВЕРЬТЕ АНТЕННЫЙ ШНУР В СБОРЕ


    1. A01DWKRE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику с дисплеем в сборе)

      *b

      Вид спереди разъема со стороны жгута проводов:

      (к антенному шнуру № 2 в сборе)

      Отсоедините разъем радиоприемника с дисплеем в сборе.

    2. Снимите разъем антенны со шнура антенны в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      RA-3 (MAIN) - 2 Всегда Менее 1 Ом
      RA-5 (ANT+) - 3 Всегда Менее 1 Ом
      RA-3 (MAIN) - масса Всегда 10 кОм или более
      RA-5 (ANT+) - масса Всегда 10 кОм или более

    NG
    OK
  10. ПРОВЕРЬТЕ ШНУР АНТЕННЫ № 2


    1. A01DW60E01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к шнуру антенны в сборе)

      *b

      Вид спереди разъема со стороны жгута проводов:

      (к антенне с держателем в сборе)

      Снимите разъем антенны со шнура антенны в сборе.

    2. Снимите разъем антенны с антенны с держателем в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      2 - 2 Всегда Менее 1 Ом
      3 - 3 Всегда Менее 1 Ом
      2 - масса Всегда 10 кОм или более
      3 - масса Всегда 10 кОм или более

    NG
    OK
  11. ПРОВЕРЬТЕ СТОЙКУ НАРУЖНОЙ АНТЕННЫ В СБОРЕ


    1. Убедитесь в надежности крепления стойки наружной антенны (см. стр. Click here).

      OK
      Стойка наружной антенны в сборе закреплена надежно.

    NG
    OK
  12. ПРОВЕРЬТЕ АНТЕННУ С ДЕРЖАТЕЛЕМ В СБОРЕ


    1. Замените антенну с держателем в сборе и убедитесь, что сигналы радиовещания принимаются нормально (см. стр. Click here).

      OK
      Сигналы радиовещания принимаются нормально.

    NG
    OK
  13. ПРОВЕРЬТЕ СТОЙКУ НАРУЖНОЙ АНТЕННЫ В СБОРЕ


    1. Замените стойку наружно антенны в сборе и убедитесь, что сигналы радиовещания принимаются нормально (см. стр. Click here).

      OK
      Сигналы радиовещания принимаются нормально.

    NG
    OK
