СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей с функцией помощи при параллельной парковке) Ненормальное изображение с камеры системы помощи при парковке

Код DTC Наименование DTC
Ненормальное изображение с камеры системы помощи при парковке

ОПИСАНИЕ

Видеосигнал от задней телекамеры в сборе передается в радиоприемник в сборе.

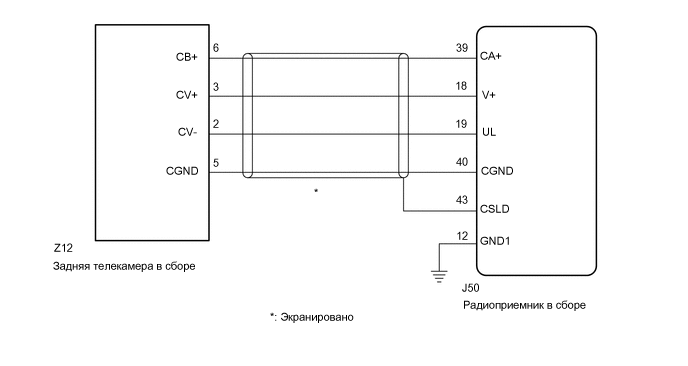

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E333717E03

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Если от отрицательного (-) вывода аккумуляторной батареи отсоединялся провод и на мультиинформационном дисплее отображается сообщение "System initializing" (инициализация системы), скорректируйте нейтральное положение рулевого колеса.

    Нажмите здесьClick here

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке.

    Нажмите здесьClick hereClick hereClick here

Tip:

Даже при нормальных условиях изображение может быть трудноразличимо, если:

  • Электрические устройства используются в салоне (на изображении могут возникать помехи).

  • Установлено вспомогательное оборудование, излучающее радиоволны (на изображении могут возникать помехи).

  • Задействован переключатель наружного зеркала (на изображении могут появляться помехи).

  • Многофункциональный дисплей холодный (непосредственно после установки выключателя зажигания в состояние ON (ВКЛ) (IG) изображение может оказаться нерезким или темнее обычного).

  • Объектив камеры закрыт снегом, грязью и т.д.

  • Неблагоприятное воздействие на камеру оказывает сильный луч света, например, солнечный свет или свет фар.

  • Вокруг камеры слишком темно (например, ночью).

  • Температура окружающей среды, в которой находится камера, слишком высокая или слишком низкая.

  • Автомобиль находится на крутом склоне.

  • Поцарапан объектив задней телекамеры.

  • На объективе задней телекамеры присутствуют капли воды или влажность высокая.

  • Когда камера используется в местах расположения флюоресцентных, натриевых, ртутных и пр. ламп, изображения ламп и освещаемой зоны могут мерцать.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ – РАДИОПРИЕМНИК В СБОРЕ)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  2. ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ (CA+, CGND)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

    Для моделей с системой навигации: Нажмите здесьClick hereClick hereClick here

    Для моделей без системы навигации: Нажмите здесьClick hereClick here

    СООТВ

  3. ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ (V+, GND1)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ТЕЛЕКАМЕРУ ЗАДНЕГО ВИДА В СБОРЕ

    Нажмите здесьClick here

    OK

  4. ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

    1. Замените радиоприемник в сборе.

    2. Проверьте, нормально ли работает мониторная система помощи при парковке.

      OK

      Мониторная система помощи при парковке работает нормально.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ

    NG

    ЗАМЕНИТЕ ТЕЛЕКАМЕРУ ЗАДНЕГО ВИДА В СБОРЕ

    Нажмите здесьClick here
