ENTRY AND START SYSTEM УПРАВЛЕНИЯ СИСТЕМЫ ПОСАДКИ И ЗАПУСКА
НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ
Основные устройства, реализующие функцию запуска, имеют следующее назначение:
Устройство
Функция
Выключатель зажигания (нажимной пусковой переключатель)
Передает сигналы выключателя зажигания в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
Получает идентификационный код и передает его в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе), когда батарея ключа чрезмерно разряжена и не позволяет ответить приемнику исходя из сигналов от внутренних антенн.
Передатчик электронного ключа или передатчик электронного ключа зажигания (ключ-карты)*
Принимает сигналы от антенн и передает идентификационный код в приемник интеллектуальной системы блокировки дверей.
Внутренняя антенна электронного ключа № 1 в сборе (передняя), внутренняя антенна электронного ключа № 2 в сборе (центральная), внутренняя антенна электронного ключа № 3 в сборе (задняя)
Получает сигнал запроса от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и формирует область действия в салоне автомобиля.
Приемник системы дистанционной блокировки дверей в сборе
Получает идентификационный код от передатчика электронного ключа и передает его в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Проверяет идентификационный код, получаемый от приемника интеллектуальной системы блокировки дверей, и передает результаты проверки в ЭБУ блокировки рулевого управления (привод блокировки рулевого управления в сборе).
Передает сигналы блокировки/разблокировки рулевого управления.
Передает сигналы запроса включения/выключения иммобилайзера.
Выполняет переключение между 4 режимами (OFF (ВЫКЛ), ON (ВКЛ) ACC, ON (ВКЛ) (IG), START) источника питания (выключателя зажигания) в соответствии с положением рычага переключения передач и сигналом педали тормоза.
Управляет системой посадки и запуска в соответствии с сигналами, поступающими от переключателей и всех ЭБУ.
Выключатель стоп-сигналов в сборе
Передает сигнал состояния педали тормоза в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
ЭБУ блокировки рулевого управления (привод блокировки рулевого управления)
Получает сигнал запроса блокировки/разблокировки рулевого управления от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и приводит в действие электродвигатель блокировки рулевого управления.
Щиток приборов в сборе
Многофункциональный зуммер
Подает звуковой сигнал, информируя водителя о неисправностях в системе посадки и запуска.
Мультиинформационный дисплей
Информирует водителя о режиме источника питания или нарушении работы системы путем отображения предупреждающего сообщения.
*: для моделей с ключом-картой
Основные устройства, реализующие функцию посадки*, имеют следующее назначение:
*: для моделей с функцией посадки
Устройство
Функция
Передатчик электронного ключа в сборе
После получения сигналов запроса, выдаваемых внутренними и дверными антеннами, передает такие данные, как идентификатор ключа и идентификатор автомобиля.
Выдает сигнал запроса при нажатии кнопки блокировки, разблокировки, сигнализации*1 или автоматизированного привода двери багажного отделения*2 на передатчике электронного ключа в сборе.
При получении радиосигнала, выдаваемого усилителем электронного ключа зажигания в выключателе зажигания, передает такие данные, как идентификатор ключа и идентификатор автомобиля.
Содержит встроенный механический ключ, который можно использовать для отпирания дверей при разряженной батарее ключа.
Передатчик электронного ключа (ключ-карта) в сборе*3
После получения сигналов запроса, выдаваемых внутренними и дверными антеннами, передает такие данные, как идентификатор ключа и идентификатор автомобиля.
При получении радиосигнала, выдаваемого усилителем электронного ключа зажигания в выключателе зажигания, передает такие данные, как идентификатор ключа и идентификатор автомобиля.
Содержит встроенный механический ключ, который можно использовать для отпирания дверей при разряженной батарее ключа.
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Получает сигнал запроса от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и приводит в действие электродвигатели замков дверей для разблокировки или блокировки всех дверей.
Передает данные о состоянии каждой двери в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Проверяет идентификационный код, получаемый от приемника интеллектуальной системы блокировки дверей, и передает результаты проверки в ЭБУ блокировки рулевого управления (привод блокировки рулевого управления в сборе).
Управляет антеннами и сенсорными датчиками.
Передает сигналы запроса блокировки/разблокировки дверей во время работы функции посадки.
Наружная ручка передней и задней двери*4
Дверная антенна электронного ключа
Получает сигнал запроса от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и формирует область действия вокруг передних и задних дверей.
Датчик блокировки
Передает сигналы запроса блокировки двери в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
Датчик разблокировки
Регистрирует прикосновение к внутренней стороне наружной ручки двери.
Антенна электронного ключа*4
Получает сигналы запроса от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и формирует область действия вокруг двери багажного отделения.
Внутренняя антенна электронного ключа № 1 / № 2 / № 3
Получает сигнал запроса от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и формирует область действия в автомобиле.
Приемник системы дистанционной блокировки дверей в сборе
Получает идентификационный код от передатчика электронного ключа и передает его в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
Щиток приборов в сборе
Многофункциональный зуммер
Подает звуковой сигнал, информируя водителя о неисправностях в системе посадки и запуска.
Мультиинформационный дисплей
Информирует водителя о режиме источника питания или нарушении работы системы путем отображения предупреждающего сообщения.
Зуммер системы дистанционной блокировки дверей*5
Обеспечивает обратную звуковую сигнализацию, информируя водителя о выполнении операций блокировки/разблокировки при посадке или дистанционной блокировки/разблокировки.
Подает звуковой сигнал, информируя водителя о неисправностях в системе посадки и запуска.
*1: для моделей с функцией управления сигнализацией
*2: для моделей с системой автоматизированного привода двери багажного отделения
*3: для моделей с ключом-картой
*4: для моделей с функцией посадки
*5: для моделей с функцией обратной сигнализации с помощью зуммера системы дистанционной блокировки дверей
ПРИНЦИП РАБОТЫ
Специальные функции системы посадки и запуска работают только тогда, когда передатчик электронного ключа в сборе находится в области действия, формируемой антеннами.
Внутренние антенны электронного ключа № 1, № 2 и № 3 формируют область действия функции запуска.
Дверные антенны электронного ключа и антенна электронного ключа формируют область действия функции посадки.
*1
Внутренняя антенна электронного ключа № 1 в сборе
*2
Наружная ручка левой передней двери в сборе
Дверная антенна электронного ключа
*3
Наружная ручка левой задней двери
Дверная антенна электронного ключа
*4
Внутренняя антенна электронного ключа № 3 в сборе
*5
Антенна электронного ключа
*6
Наружная ручка правой задней двери
Дверная антенна электронного ключа
*7
Внутренняя антенна электронного ключа № 2 в сборе
*8
Наружная ручка правой передней двери в сборе
Дверная антенна электронного ключа
*a
Приблизительно 0,7 - 1,0 м (2,3 - 3,3 фута)
*b
Область действия снаружи автомобиля
*c
Область действия внутри автомобиля
-
-
Область действия
Описание
Внутренняя
Внутренняя область действия формируется антеннами электронного ключа (передней, центральной и задней) при открывании и закрывании двери водителя, нажатии выключателя зажигания, выдаче предупреждения, а также при включении датчика блокировки.
Наружная
Наружная область действия, формируемая антеннами электронного ключа передних и задних дверей (левой и правой) и антенной электронного ключа, представляет собой зону в пределах примерно 0,7-1,0 м (2,3-3,3 фута) от наружных ручек дверей или от центра заднего бампера.
Вокруг передних и задних дверей
Наружная область действия антенн электронного ключа формируется путем передачи сигнала запроса через каждые 0,25 с, когда зажигание выключено, и все двери заблокированы. Таким образом, определяется наличие передатчика электронного ключа. Когда дверь блокируется с помощью датчика блокировки на наружной ручке двери, область действия формируется при касании датчика блокировки.
Вокруг двери багажного отделения
Область действия антенны электронного ключа формируется, когда замок двери багажного отделения или выключатель разблокировки двери багажного отделения находится во включенном состоянии.
ФУНКЦИИ
Функция запуска
В зависимости от состояния педали тормоза и положения рычага переключения передач функция запуска реализует различные схемы изменения режима источника питания.
Схема
Педаль тормоза
Положение рычага переключения передач
Схема изменения режима источника питания
A
Нажат
P или N
При однократном нажатии выключателя зажигания:
OFF (ВЫКЛ) → ON (ВКЛ) (IG) (после запуска двигателя)
B
Не нажата
P
При каждом нажатии выключателя зажигания:
Off (выкл) → on (вкл) (ACC) → on (вкл) (IG) → off (выкл)
C
Кроме P
При каждом нажатии выключателя зажигания:
Off (выкл) → on (вкл) (ACC) → on (вкл) (IG) → on (вкл) (ACC)
D
-
P
При нажатии выключателя зажигания в состоянии "on (вкл) (IG)":
On (вкл) (IG) (двигатель запущен или не запущен) → off (выкл)
E
-
Кроме P
При нажатии выключателя зажигания в состоянии "on (вкл) (IG)":
On (вкл) (IG) (двигатель запущен или не запущен) → on (вкл) (ACC)
Note:Как правило, во время движения автомобиля выключатель зажигания заблокирован. Тем не менее, в аварийной ситуации водитель может остановить работу двигателя, даже когда автомобиль находится в движении, нажав на выключатель зажигания и удерживая его нажатым не менее примерно 2 с, либо нажав его не менее 3 раз подряд.
Если из-за неисправностей в выключателе стоп-сигналов в сборе сигналы не передаются в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе), нажатие выключателя зажигания при нажатой педали тормоза может не привести к запуску двигателя. В этом случае помочь запустить двигатель может следующая процедура: 1) нажмите на выключатель зажигания, чтобы переключить источник питания из режима OFF (ВКЛ) в режим ON (ВКЛ) ACC; 2) нажмите на выключатель зажигания снова и удерживайте его не менее 15 с.
Эти 2 операции должны выполняться исключительно в аварийных ситуациях. В нормальных условиях не следует останавливать двигатель, нажимая на выключатель зажигания во время движения. Кроме того, не следует запускать двигатель, если педаль тормоза не нажата или если рычаг переключения передач установлен в любое положение, за исключением P или N.
Разблокировка функцией посадки (для моделей с функцией посадки)
Когда передатчик электронного ключа в сборе или передатчик электронного ключа (ключ-карта) находится в области действия, формируемой антенной электронного ключа, захват наружной ручки двери водителя в сборе и касание встроенного сенсорного датчика приводит к разблокировке только двери водителя, а захват ручки двери любого из пассажиров или задней наружной ручки и касание встроенного сенсорного датчика приводит к разблокировке всех дверей. (режим двери водителя)
*: Для моделей с ключом-картой
Когда передатчик электронного ключа в сборе находится в области действия, формируемой дверной антенной электронного ключа, при захвате любой наружной ручки двери в сборе и касании встроенного датчика разблокировки разблокируются все двери. (режим всех дверей)
После разблокировки дверей лампы аварийной сигнализации дважды мигают, а зуммер подает два звуковых сигнала*, чтобы подтвердить выполнение операции.
*: Для моделей с функцией обратной сигнализации с помощью зуммера системы дистанционной блокировки дверей
Tip:Если двери блокируются посредством системы дистанционного управления, системы посадки и запуска или системы управления замками дверей, связанной с ключом, двери не разблокируются посредством системы посадки и запуска. В этом случае для разблокировки дверей следует использовать функцию дистанционного управления передатчика электронного ключа в сборе.
Блокировка функцией посадки (для моделей с функцией посадки)
Если передатчик электронного ключа или передатчик электронного ключа зажигания (ключ-карта) находится в любой наружной области действия, то все двери блокируются при касании датчика блокировки на наружной ручке передней или задней двери, а также при нажатии кнопки блокировки двери багажного отделения.
*: Для моделей с ключом-картой
После блокировки всех дверей зуммер системы дистанционной блокировки дверей подает 1 звуковой сигнал*, чтобы подтвердить выполнение операции, и одновременно однократно мигают лампы аварийной сигнализации.
*: Для моделей с функцией обратной сигнализации с помощью зуммера системы дистанционной блокировки дверей
Если двери не блокируются при касании датчика блокировки с верхней стороны наружной ручки двери, сожмите ручку, чтобы одновременно коснуться датчиков блокировки с верхней и нижней сторон.
Если передатчик электронного ключа или передатчик электронного ключа зажигания (ключ-карта)* находится в наружной области действия двери багажного отделения, когда все двери закрыты, то все двери блокируются при нажатии кнопки блокировки двери багажного отделения.
*: Для моделей с ключом-картой
*1

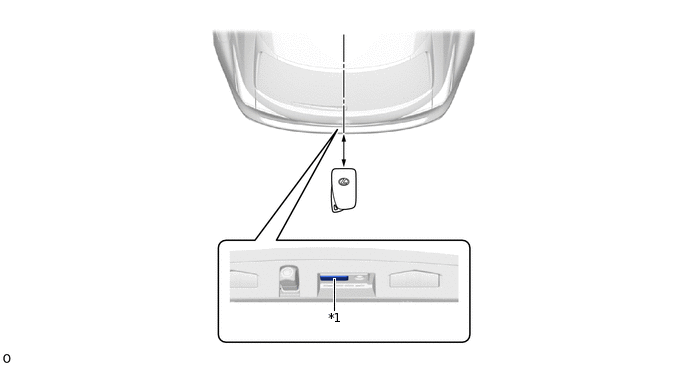

Выключатель механизма открывания двери багажного отделения (кнопка блокировки двери багажного отделения)
-
-
Функция разблокировки двери багажного отделения системы посадки
Если передатчик электронного ключа или передатчик электронного ключа зажигания (ключ-карта)* находится в области действия, окружающей дверь багажного отделения, то при нажатии кнопки разблокировки двери багажного отделения дверь багажного отделения разблокируется.
*: для моделей с ключом-картой

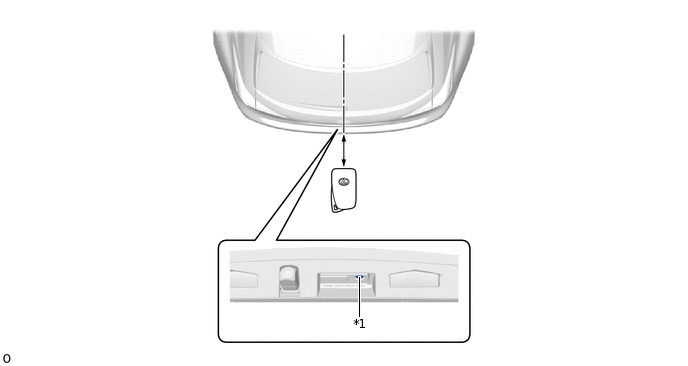

*1
Выключатель механизма открывания двери багажного отделения (кнопка разблокировки двери багажного отделения)
-
-
Предупреждение
При возникновении любой из описанных ниже ситуаций система посадки и запуска включает зуммер системы дистанционной блокировки дверей*, зуммер в щитке приборов в сборе и отображает сообщение на мультиинформационном дисплее для предупреждения водителя.
*: для моделей с функцией обратной сигнализации с помощью зуммера системы дистанционной блокировки дверей
Ситуация
Условие
A
Когда водитель покидает автомобиль, двигатель остается включенным, а рычаг переключения передач не находится в положении P.
B
Когда водитель покидает автомобиль, двигатель остается включенным, а рычаг переключения передач находится в положении P.
C
Когда пассажир покидает автомобиль, унося с собой передатчик электронного ключа, двигатель остается включенным.
D
Передатчик электронного ключа находится вне областей действия.
E
Управление автомобилем осуществляется без передатчика электронного ключа.
F
Передатчик электронного ключа оставлен в автомобиле.
G
Дверь неплотно закрыта.
H
Подается звуковой сигнал предупреждения об оставлении ключа.
I
Батарея ключа разряжена.
J
Блокировка рулевого управления не выключается.
K
Обнаруживается ошибка в сигнале скорости автомобиля и т. п.
L
Не удается запустить двигатель (из-за ошибки водителя/системы).
M
Сертификация в системе иммобилайзера подтверждена.
N
Выдается указание по запуску двигателя (состояние ON (ВКЛ) (ACC))
O
Выдается указание по запуску двигателя (состояние ON (ВКЛ) (IG))
P
Не удается установить выключатель зажигания в выключенное состояние (рычаг переключения передач в любом положении, кроме P).
Q
Не удается перевести выключатель зажигания в выключенное состояние (рычаг переключения передач в положении P).
R
Происходит автоматическое отключение питания.
S
Выполняется операция аварийного останова двигателя.
T
Выключатель зажигания приводится в действие во время движения.
U
Выключатель зажигания приводится в действие во время движения.
V
Состояние вспомогательного оборудования
W
Состояние включения зажигания
Ситуация А
Ситуации A соответствуют 2 случая.
Случай 1:
Когда рычаг переключения передач находится в каком-либо положении, кроме P, водитель открывает дверь и пытается покинуть автомобиль. В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Внезапное приведение автомобиля в движение, угон автомобиля, откат автомобиля (медленное движение автомобиля, например, когда выбрано положение N)
Условия выдачи предупреждения
Предупреждение выдается при выполнении всех перечисленных ниже условий:
Выключатель зажигания находится в состоянии ON (ВКЛ) (ACC) или ON (ВКЛ) (IG).
Рычаг переключения передач находится в любом положении, кроме P.
Дверь водителя открыта.
Скорость автомобиля не определяется.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Непрерывно издает звуковой сигнал
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Shift to P position when parked (для постановки на стоянку переключитесь в положение P)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Зажигание выключается.
Рычаг переключения передач переводится в положение P.
Дверь водителя закрыта.
Скорость автомобиля становится выше 5 км/час (3 мили в час).
Случай 2:
В условиях случая 1 водитель закрывает дверь и пытается оставить автомобиль, унося с собой передатчик электронного ключа. В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Внезапное приведение автомобиля в движение, угон автомобиля, откат автомобиля (медленное движение автомобиля, например, когда выбрано положение N)
Условия выдачи предупреждения
Предупреждение выдается при выполнении всех перечисленных ниже условий:
Выключатель зажигания находится в состоянии ON (ВКЛ) (ACC) или ON (ВКЛ) (IG).
Рычаг переключения передач находится в любом положении, кроме P.
Дверь водителя открыта → закрыта.
Передатчик электронного ключа в сборе не обнаруживается в автомобиле (внутреннюю сертификацию ключа выполнить не удается).
Скорость автомобиля не определяется.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Непрерывно издает звуковой сигнал
Мультиинформационный дисплей
Попеременно отображаются следующие предупреждающие сообщения:
Shift to P position when parked (для постановки на стоянку переключитесь в положение P)
Key Not Detected Check Key Location (ключ не обнаружен, проверьте местонахождение ключа)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
Непрерывно подает звуковой сигнал*
Прекращение выдачи предупреждения зуммером и зуммером системы дистанционной блокировки дверей
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Зажигание выключается.
Рычаг переключения передач переводится в положение P.
Скорость автомобиля становится выше 5 км/час (3 мили в час).
Передатчик электронного ключа в сборе обнаруживается в автомобиле (внутренняя сертификация ключа выполняется успешно).
Прекращение выдачи предупреждающего сообщения "Shift to P position when parked" (после парковки переключитесь в положение P)
Выдача предупреждения прекращается при выполнении одного из следующих условий:
Рычаг переключения передач переводится в положение P.
Скорость автомобиля становится выше 5 км/час (3 миль в час).
Прекращение выдачи предупреждающего сообщения "Key Not Detected Check Key Location" (ключ не обнаружен, проверьте местонахождение ключа)
Выдача предупреждения прекращается при выполнении одного из следующих условий:
Зажигание выключается.
Передатчик электронного ключа в сборе обнаруживается в автомобиле (внутренняя сертификация ключа выполняется успешно).
-
*: Для моделей с функцией обратной сигнализации с помощью зуммера системы дистанционной блокировки дверей
Ситуация В
Ситуации B соответствуют 3 случая.
Случай 1:
Когда рычаг переключения передач находится в положении P, выключатель зажигания – в любом состоянии, кроме OFF (ВЫКЛ) (рулевое управление остается разблокированным), дверь водителя открывается, и водитель пытается покинуть автомобиль. В данной ситуации выполняются следующие действия:
Возможные последствия при отсутствии предупреждения
Угон автомобиля
Условия выдачи предупреждения
Состояние 1
Предупреждение выдается при выполнении обоих перечисленных ниже условий:
Выключатель зажигания установлен состояние ON (ВКЛ) (ACC).
Дверь водителя открыта.
Состояние 2
Предупреждение выдается, если в течение 1 с выполняются все перечисленные ниже условия:
Зажигание выключается.
Рулевое управление остается разблокированным.
Дверь водителя открыта.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Непрерывно издает звуковые сигналы через короткие и равные интервалы
Мультиинформационный дисплей
-
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Выключатель зажигания переводится в состояние ON (ВКЛ) (IG).
Дверь водителя закрыта.
Зажигание выключается, и рулевое управление блокируется.
Случай 2:
В условиях случая 1 водитель открывает и закрывает дверь водителя, и пытается покинуть автомобиль, унося с собой передатчик электронного ключа в сборе. В данной ситуации выполняются следующие действия:
Возможные последствия при отсутствии предупреждения
Угон автомобиля
Условия выдачи предупреждения
Предупреждение выдается при выполнении всех перечисленных ниже условий:
Выключатель зажигания находится в состоянии ON (ВКЛ) (ACC) или ON (ВКЛ) (IG).
Рычаг переключения передач находится в положении P.
Дверь водителя открыта → закрыта.
Передатчик электронного ключа в сборе не обнаруживается в автомобиле (внутреннюю сертификацию ключа выполнить не удается).
Скорость автомобиля не определяется.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 1 звуковой сигнал
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Key Not Detected Check Key Location (ключ не обнаружен, проверьте местонахождение ключа)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
Подает 3 звуковых сигнала*
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении одного из следующих условий:
Зажигание выключается.
Передатчик электронного ключа в сборе обнаруживается в автомобиле (внутренняя сертификация ключа выполняется успешно).
-
*: Для моделей с функцией обратной сигнализации с помощью зуммера системы дистанционной блокировки дверей
Случай 3:
В условиях случая 2 водитель касается датчика блокировки на наружной ручке двери. В данной ситуации выполняются следующие действия:
Возможные последствия при отсутствии предупреждения
Угон автомобиля
Условия выдачи предупреждения
Предупреждение выдается при выполнении всех перечисленных ниже условий:
Выключатель зажигания находится в состоянии ON (ВКЛ) (ACC) или ON (ВКЛ) (IG).
Рычаг переключения передач находится в положении P.
Передатчик электронного ключа в сборе не обнаруживается в автомобиле (внутреннюю сертификацию ключа выполнить не удается), а обнаруживается наружной области действия (наружная сертификация ключа выполняется успешно).
Датчик блокировки на наружной ручке двери находится во включенном состоянии (регистрируется касание датчика).
Скорость автомобиля не определяется.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 1 звуковой сигнал
Мультиинформационный дисплей
Попеременно отображаются следующие предупреждающие сообщения:
Turn off Vehicle (выключите питание автомобиля)
Key Not Detected Check Key Location (ключ не обнаружен, проверьте местонахождение ключа)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
Непрерывно подает звуковой сигнал*
Прекращение выдачи предупреждения зуммером системы дистанционной блокировки дверей
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Истекло 5 секунд.
Зажигание выключается.
Рычаг переключения передач перемещается в любое положение, кроме P.
Скорость автомобиля становится выше 5 км/час (3 мили в час).
Передатчик электронного ключа в сборе обнаруживается в автомобиле (внутренняя сертификация ключа выполняется успешно).
Какая-либо из дверей открывается или закрывается.
Прекращение выдачи предупреждающего сообщения "Turn off Vehicle" (выключите питание автомобиля)
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Истекло 60 секунд.
Зажигание выключается.
Рычаг переключения передач перемещается в любое положение, кроме P.
Скорость автомобиля становится выше 5 км/час (3 миль в час).
Прекращение выдачи предупреждающего сообщения "Key Not Detected Check Key Location" (ключ не обнаружен, проверьте местонахождение ключа)
Выдача предупреждения прекращается при выполнении одного из следующих условий:
Зажигание выключается.
Передатчик электронного ключа в сборе обнаруживается в автомобиле (внутренняя сертификация ключа выполняется успешно).
-
*: Для моделей с функцией обратной сигнализации с помощью зуммера системы дистанционной блокировки дверей
Ситуация С
Пассажир покидает автомобиль при работающем двигателе, унося с собой передатчик электронного ключа. В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Невозможность повторного запуска двигателя
Условия выдачи предупреждения
Предупреждение выдается при выполнении всех перечисленных ниже условий:
Выключатель зажигания находится в состоянии ON (ВКЛ) (ACC) или ON (ВКЛ) (IG).
Какая-либо дверь помимо двери водителя открыта → закрыта.
Передатчик электронного ключа в сборе не обнаруживается в автомобиле (внутреннюю сертификацию ключа выполнить не удается).
Скорость автомобиля не определяется.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 1 звуковой сигнал
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Key Not Detected Check Key Location (ключ не обнаружен, проверьте местонахождение ключа)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
Подает 3 звуковых сигнала*
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении одного из следующих условий:
Зажигание выключается.
Передатчик электронного ключа в сборе обнаруживается в автомобиле (внутренняя сертификация ключа выполняется успешно).
-
*: Для моделей с функцией обратной сигнализации с помощью зуммера системы дистанционной блокировки дверей
Ситуация D
Водитель пытается установить выключатель зажигания в состояние ON (ВКЛ) (IG) (в том числе с использованием запасного ключа*), когда передатчик электронного ключа в сборе отсутствует в автомобиле. В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Растерянность пользователя
Условия выдачи предупреждения
Предупреждение выдается при выполнении всех перечисленных ниже условий:
Система иммобилайзера включена.
Передатчик электронного ключа в сборе отсутствует в автомобиле (внутреннюю сертификацию ключа, а также сертификацию электронной части ключа выполнить не удается).
Отсутствие записей о разблокировке с использованием механического ключа и ошибка сертификации ключа при установке выключателя зажигания в состояние ON (ВКЛ) (IG).
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 1 звуковой сигнал
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Key Not Detected Check Key Location (ключ не обнаружен, проверьте местонахождение ключа)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Истекло 15 секунд.
Передатчик электронного ключа в сборе обнаруживается в автомобиле (внутренняя сертификация ключа, а также сертификация электронной части ключа выполняются успешно).
Со времени открывания двери с помощью наружной ручки двери прошло 30 с.
Tip:*: Использование запасного ключа означает изменение состояния источника питания путем приложения передатчика электронного ключа в сборе к выключателю зажигания.
Ситуация E
Автомобиль начинает движение без зарегистрированного передатчика электронного ключа в автомобиле. В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Невозможность повторного запуска двигателя
Условия выдачи предупреждения
Предупреждение выдается при выполнении всех перечисленных ниже условий:
Выключатель зажигания установлен в состояние ON (ВКЛ) (IG).
В ситуации C выдается предупреждение.
Скорость автомобиля становится выше 5 км/час (3 мили в час).
Передатчик электронного ключа в сборе не обнаруживается в автомобиле (внутреннюю сертификацию ключа выполнить не удается).
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 9 звуковых сигналов
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Key Not Detected Check Key Location (ключ не обнаружен, проверьте местонахождение ключа)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении одного из следующих условий:
Зажигание выключается.
Передатчик электронного ключа в сборе обнаруживается в автомобиле (внутренняя сертификация ключа выполняется успешно).
Ситуация F
Касание датчика блокировки на наружной ручке двери для выполнения блокировки системой посадки происходит, когда передатчик электронного ключа оставлен в автомобиле. В данной ситуации выполняются следующие действия:
Возможные последствия при отсутствии предупреждения
Угон автомобиля
Условия выдачи предупреждения
Предупреждение выдается при выполнении всех перечисленных ниже условий:
Двигатель выключен.
Все двери закрыты.
Передатчик электронного ключа в сборе обнаруживается в автомобиле (внутренняя сертификация ключа выполняется успешно).
Датчик блокировки на наружной ручке двери находится во включенном состоянии (регистрируется касание датчика).
Какая-либо из дверей разблокирована.
Скорость автомобиля не определяется.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
-
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Key Left inside Vehicle (ключ оставлен в автомобиле)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
Непрерывно подает звуковой сигнал*
Прекращение выдачи предупреждения зуммером системы дистанционной блокировки дверей
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Истекло 5 секунд.
Зажигание включено - выключатель зажигания находится в положении (ACC) или (IG).
Скорость автомобиля становится выше 5 км/час (3 мили в час).
Открыта какая-либо дверь.
Регистрируется выполнение операции блокировки.
Прекращение выдачи предупреждающего сообщения "Key detected in vehicle" (в автомобиле обнаружен ключ)
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Истекло 60 секунд.
Зажигание включено - выключатель зажигания находится в положении (ACC) или (IG).
Скорость автомобиля становится выше 5 км/час (3 мили в час).
Регистрируется выполнение операции блокировки.
-
*: Для моделей с функцией обратной сигнализации с помощью зуммера системы дистанционной блокировки дверей
Ситуация G
Касание датчика блокировки на наружной ручке двери для выполнения блокировки системой посадки происходит, когда одна из дверей приоткрыта. В данной ситуации выполняются следующие действия:
Возможные последствия при отсутствии предупреждения
Угон автомобиля
Условия выдачи предупреждения
Предупреждение выдается при выполнении всех перечисленных ниже условий:
Зажигание выключено.
Открыта какая-либо дверь, кроме той, для которой выполняется операция блокировки системы посадки.
Датчик блокировки на наружной ручке двери переходит во включенное состояние (регистрируется касание датчика), или нажимается кнопка выключателя блокировки на передатчике электронного ключа в сборе или выключатель замка двери багажного отделения.
Передатчик электронного ключа в сборе находится в наружной области действия (наружная сертификация ключа выполняется успешно).
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
-
Мультиинформационный дисплей
-
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
Непрерывно подает звуковой сигнал*
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Истекло 5 секунд.
Зажигание включено - выключатель зажигания находится в положении (ACC) или (IG).
Все двери закрыты.
Выполняется операция разблокировки с использованием функции дистанционной блокировки дверей.
Выполняется операция разблокировки с использованием сенсорного датчика с внутренней стороны наружной ручки двери.
-
*: кроме моделей для Китая
Ситуация Н
Дверь блокируется с помощью передатчика электронного ключа в сборе, оставленного в автомобиле. В данной ситуации выполняются следующие действия:
Возможные последствия при отсутствии предупреждения
Угон автомобиля
Условия выдачи предупреждения
Состояние 1
Предупреждение выдается при выполнении всех перечисленных ниже условий:
Дверь блокируется с помощью с использованием блокировки без ключа.*1
Передатчик электронного ключа в сборе находится в автомобиле (внутренняя сертификация ключа выполняется успешно).
Скорость автомобиля не определяется.
Состояние 2
Предупреждение выдается при выполнении всех перечисленных ниже условий (только для моделей, совместимых с Thatcham):
Зажигание выключается.
Все двери закрыты и заблокированы.
Регистрируется выполнение операции блокировки без использования системы посадки.
Передатчик электронного ключа в сборе находится в автомобиле (внутренняя сертификация ключа выполняется успешно).
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 1 звуковой сигнал
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Key Left inside Vehicle (ключ оставлен в автомобиле)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
Непрерывно подает звуковой сигнал*2
Прекращение выдачи предупреждения зуммером системы дистанционной блокировки дверей
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Истекло 5 секунд.
Выключатель зажигания устанавливается в другое состояние.
Открывается какая-либо дверь.
Регистрируется выполнение операции блокировки.
Скорость автомобиля становится выше 5 км/час (3 миль в час).
Прекращение выдачи предупреждающего сообщения "Key Left inside Vehicle" (ключ оставлен в автомобиле)
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Истекло 60 секунд.
Выключатель зажигания устанавливается в другое состояние.
Регистрируется выполнение операции блокировки.
Скорость автомобиля становится выше 5 км/час (3 мили в час).
Tip:*1: Блокировка без ключа означает выполнение операции блокировки дверей без использования передатчика электронного ключа в сборе. Сначала установите положение блокировки (кнопкой блокировки двери) при открытой двери и закройте дверь, чтобы запереть ее.
*2: для моделей с функцией обратной сигнализации с помощью зуммера системы дистанционной блокировки дверей
Ситуация I
Автомобиль приводится в движение с использованием передатчика электронного ключа, в котором разряжена батарея. В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Нарушение эксплуатационной пригодности: запуск двигателя невозможен
Условия выдачи предупреждения
Состояние 1
Предупреждение выдается при выполнении всех перечисленных ниже условий:
Выключатель зажигания переведен в состояние OFF (ВЫКЛ) после нахождения в состоянии ON (ВКЛ) (IG) более 20 мин.
Низкое напряжение батареи ключа (принимается код низкого напряжения батареи ключа).
Передатчик электронного ключа в сборе находится в автомобиле (внутренняя сертификация ключа выполняется успешно).
Скорость автомобиля не определяется.
Состояние 2
Предупреждение выдается при выполнении всех перечисленных ниже условий:
Двигатель останавливается → запускается повторно (частота вращения коленчатого вала двигателя составляет 500 об/мин или выше).
Низкое напряжение батареи ключа (принимается код низкого напряжения батареи ключа).
Передатчик электронного ключа в сборе находится в автомобиле (внутренняя сертификация ключа выполняется успешно).
Скорость автомобиля не определяется.
В предупреждение о низком напряжении батареи ключа для условия 1 была выполнена. *
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 1 звуковой сигнал
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Key Battery Low (батарея ключа разряжена)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении одного из следующих условий:
Истекло 15 секунд.
Скорость автомобиля становится выше 5 км/час (3 миль в час).
-
*: предупреждение выдавалось через 20 мин после установки выключателя зажигания в состояние ON (ВКЛ) (IG)
Ситуация J
Блокировку рулевого управления невозможно снять, либо рычаг переключения передач перемещается в какое-либо положение, кроме P, до разблокировки рулевого управления. В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Функция удобства использования
Условия выдачи предупреждения
Предупреждение выдается при выполнении одного из следующих условий:
Блокировку рулевого управления невозможно снять (по решению ЭБУ блокировки рулевого управления).
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 1 звуковой сигнал
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Steering Wheel Lock Press Engine Switch while Turning Wheel (блокировка рулевого колеса, нажмите выключатель зажигания, поворачивая колесо)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Рулевое колесо поворачивается влево и вправо при нажатом выключателе зажигания.
Выдача предупреждения прекращается при выполнении одного из следующих условий:
Истекло 15 секунд.
Блокировка рулевого управления снята.
Ситуация K
Обнаружена ошибка сигнала скорости автомобиля или неисправность, влияющая на работу ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе). В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Обнаружение неисправности
Условия выдачи предупреждения
Предупреждение выдается при выполнении одного из следующих условий:
ЭБУ блокировки рулевого управления (привод блокировки рулевого управления) или датчик положения блокировки/разблокировки рулевого управления неисправен.
Скорость автомобиля определяется как ненормальная или сбой передачи сигнала скорости автомобиля.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 1 звуковой сигнал
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Smart Entry & Start System Malfunction See Owner's Manual (неисправность интеллектуальной системы посадки и запуска, см.руководство пользователя)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении одного из следующих условий:
Истекло 15 секунд.
Система возвращается в нормальный режим работы.
Ситуация L
При попытке водителя запустить двигатель после разблокировки двери водителя с помощью механического ключа передатчик электронного ключа в сборе не может быть обнаружен в автомобиле или не может быть обнаружен в автомобиле 2 раза подряд. В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Функция удобства использования
Условия выдачи предупреждения
Когда выполняются все перечисленные ниже условия, при нажатии выключателя зажигания выдается предупреждение.
Система иммобилайзера включена.
Передатчик электронного ключа в сборе не обнаруживается в автомобиле (внутреннюю сертификацию ключа выполнить не удается).
Двери были разблокированы с помощью механического ключа, либо при нажатии выключателя зажигания 2 раза подряд возникает ошибка сертификации.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 1 звуковой сигнал
Мультиинформационный дисплей
В течение 60 с отображается следующее предупреждающее сообщение (по истечении указанного времени сообщение автоматически исчезает):
Depress Brake and Then Touch Key to Engine Switch (нажмите педаль тормоза и приложите ключ к выключателю зажигания)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Истекло 60 секунд.
Передатчик электронного ключа в сборе обнаруживается в автомобиле (внутренняя сертификация ключа, а также сертификация электронной части ключа выполняются успешно).
Со времени открывания двери с помощью наружной ручки двери прошло 30 с.
Ситуация M
Передатчик электронного ключа в сборе прикладывается к выключателю зажигания при низком напряжении батареи передатчика, отмене действия интеллектуальной системы или возникновении радиопомех. В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Функция удобства использования
Условия выдачи предупреждения
Сертификация электронной части ключа выполнена успешно.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 1 звуковой сигнал
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Depress Brake and Then Start Engine (нажмите педаль тормоза и запустите двигатель)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Истекло 10 секунд.
Передатчик электронного ключа в сборе обнаруживается в автомобиле (внутренняя сертификация ключа выполняется успешно).
Частота вращения коленчатого вала двигателя составляет 500 об/мин или выше.
Запустите двигатель.
Система иммобилайзера настроена, и внутренняя сертификация остановлена или не удается выполнить сертификацию ключа.
Ситуация N
Система определяет, что водитель может запустить двигатель (когда водитель садится в автомобиль, или выключатель зажигания находится в состоянии ON (ВКЛ) (ACC)). В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Двигатель не сможет быть запущен заново
Условия выдачи предупреждения
Предупреждение выдается при выполнении одного из следующих условий:
После разблокировки двери снаружи автомобиля при выключенном зажигании дверь водителя закрыта → открыта.
При каждом переключении источника питания из режима OFF (ВЫКЛ) в режим ON (ВКЛ) (ACC) без нажатия педали тормоза.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
-
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Depress Brake and Then Start Engine (нажмите педаль тормоза и запустите двигатель)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении любого из следующих условий:
С момента начала выдачи предупреждения прошло 20 с.
Двигатель запускается.
Снаружи автомобиля выполняется операция блокировки дверей.
Изнутри автомобиля выполняется операция дистанционного управления, либо выполняется операция блокировки дверей с использованием функции блокировки без ключа.
Ситуация O
Система определяет, что водитель может запустить двигатель (когда выключатель зажигания находится в состоянии ON (ВКЛ) (IG)). В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Двигатель не сможет быть запущен заново
Условия выдачи предупреждения
Предупреждение выдается при выполнении одного из следующих условий:
Каждый раз, когда источник питания переключается из режима OFF (ВЫКЛ) в режим ON (ВКЛ) (IG) (и двигатель не запущен) без нажатия педали тормоза при нахождении рычага переключения передач в положении P.
Когда выключатель зажигания находится в состоянии ON (ВКЛ) (IG) (и двигатель не запущен), а рычаг переключения передач установлен в какое-либо положение, кроме P, рычаг переключения передач перемещается в положение P.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
-
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Depress Brake and Then Start Engine (нажмите педаль тормоза и запустите двигатель)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Источник питания переключается в любой режим, кроме ON (ВКЛ) (IG).
Скорость автомобиля становится выше 5 км/час (3 мили в час).
Рычаг переключения передач находится в любом положении помимо P и N.
Ситуация P
Водитель пытается выключить зажигание, когда рычаг переключения передач не находится в положении P или N. В данной ситуации выполняются следующие действия:
Возможные последствия в отсутствие выдачи предупреждения
Разряд аккумуляторной батареи автомобиля, откат автомобиля.
Условия выдачи предупреждения
Зажигание выключается при нахождении рычага переключения передач в каком-либо положении, кроме P и N (за исключением случаев аварийной остановки, когда выключатель зажигания быстро нажимается 3 раза или удерживается нажатым не менее 2 с).
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 1 звуковой сигнал
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Shift to P Before Exiting Vehicle (прежде чем выйти из автомобиля, переместите рычаг в положение P)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении одного из следующих условий:
Рычаг переключения передач переводится в положение P.
Выключатель зажигания устанавливается в любой режим, кроме ON (ВКЛ) (ACC).
Ситуация Q
В ситуации P рычаг переключения передач перемещается в положение P. В данной ситуации выполняются следующие действия:
Возможные последствия в отсутствие выдачи предупреждения
Аккумуляторная батарея автомобиля разряжена, откат автомобиля (медленное движение автомобиля, например, когда выбрано положение N)
Условия выдачи предупреждения
Рычаг переключения передач переводится в положение P.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 1 звуковой сигнал
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Turn off vehicle (выключите питание автомобиля)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении одного из следующих условий:
Источник питания переключается в любой режим, кроме ON (ВКЛ) (ACC).
Рычаг переключения передач находится в любом положении, кроме P.
Ситуация R
Происходит автоматическое отключение питания. В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Функция удобства использования
Условия выдачи предупреждения
Предупреждение выдается при выполнении всех перечисленных ниже условий:
Рычаг переключения передач находится в положении P.
Выключатель зажигания находится в состоянии ON (ВКЛ) (ACC) или ON (ВКЛ) (IG).
Не удается определить скорость автомобиля, и двигатель останавливается.
Источник питания выключается функцией автоматического выключения (автомобиль в течение 20 мин при нахождении выключателя зажигания в состоянии ON (ВКЛ) (ACC) или в течение 1 часа при нахождении выключателя зажигания в состоянии ON (ВКЛ) (IG) остается в бездействующем состоянии).
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
-
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Power Turned Off to Save Battery (питание выключено для энергосбережения батареи)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении одного из следующих условий:
С момента начала выдачи предупреждения прошло 10 с.
Зажигание включено - выключатель зажигания находится в положении (ACC) или (IG).
Ситуация S
Водитель остановил двигатель во время движения, выполнив операцию аварийной остановки. В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Функция удобства использования
Условия выдачи предупреждения
Предупреждение выдается при выполнении одного из следующих условий:
Двигатель останавливается во время движения с помощью операции аварийной остановки.
После выполнения операции аварийной остановки выключатель зажигания переводится в состояние ON (ВКЛ) (IG), определяется скорость автомобиля, и двигатель не запускается.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Непрерывно издает звуковой сигнал
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Shift to N and Press Engine Switch to Restart (переключитесь в положение N и нажмите выключатель зажигания для повторного запуска)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении любого из следующих условий:
Рычаг переключения передач переводится в положение P.
Не удается определить скорость автомобиля (после установки выключателя зажигания в состояние ON (ВКЛ) (IG) путем приведения его в действие).
Приводится в действие выключатель зажигания.
Произошел запуск двигателя.
Ситуация T
Водитель во время движения нажал на выключатель зажигания. В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Предотвращаются ошибочные действия
Условия выдачи предупреждения
Автомобиль движется, скорость автомобиля определяется, и нажимается выключатель зажигания.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Издает прерывистый звуковой сигнал
Мультиинформационный дисплей
-
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении одного из следующих условий:
С момента прекращения работы выключателя зажигания прошло 2 с.
Зажигание выключается.
Ситуация U
Водитель во время движения нажал на выключатель зажигания. В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Функция удобства использования
Условия выдачи предупреждения
Автомобиль движется, скорость автомобиля определяется, и нажимается выключатель зажигания.
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
Подает 1 звуковой сигнал
Мультиинформационный дисплей
Отображается следующее предупреждающее сообщение:
Push and Hold Engine Switch for Emergency Stop (для аварийной остановки нажмите и удерживайте выключатель зажигания)
Информационный экран
-
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении одного из следующих условий:
Истекло 10 секунд.
Зажигание выключается.
Ситуация V
Выключатель питания переводится в состояние ON (ВКЛ) (ACC). В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Функция удобства использования
Условия выдачи предупреждения
Выключатель питания переводится в состояние ON (ВКЛ) (ACC).
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
-
Мультиинформационный дисплей
-
Информационный экран
ACCESSORY (вспомогательное оборудование)
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении следующего условия:
Источник питания переключается в любой режим, кроме ON (ВКЛ) (ACC).
Ситуация W
Выключатель питания переводится в состояние ON (ВКЛ) (IG). В данной ситуации выполняются следующие действия:
Возможные последствия без предупреждения
Функция удобства использования
Условия выдачи предупреждения
Выключатель питания переводится в состояние ON (ВКЛ) (IG).
Warning Method (способ предупреждения)
Щиток приборов в сборе
Многофункциональный зуммер
-
Мультиинформационный дисплей
-
Информационный экран
IGNITION ON (зажигание включено)
Зуммер системы дистанционной блокировки дверей
-
Условие прекращения выдачи предупреждения
Выдача предупреждения прекращается при выполнении одного из следующих условий:
Источник питания переключается в любой режим, кроме ON (ВКЛ) (IG).
Информация на экране в зоне одометра изменяется из-за действий пользователя.
Функция экономии энергии батареи (для моделей с функцией посадки)
Функция энергосбережения аккумуляторной батареи предотвращает разрядку аккумуляторной батареи автомобиля и батареи ключа. Она приводится в действие, когда автомобиль в течение длительного времени находится на стоянке, а также когда передатчик электронного ключа остается в наружной области действия.
Условие
Функция управления
Условие восстановления работы
Когда автомобиль в течение длительного времени находится на стоянке.
Управление 1:
ответ от передатчика электронного ключа отсутствует в течение более 5 дней.
Дверная антенна электронного ключа и антенна электронного ключа прекращают передавать сигналы для формирования области действия.
При повороте выключателя зажигания в положение ON (ВКЛ) (IG) управление отменяется и система возвращается в нормальный режим.
Управление 2:
ответ от передатчика электронного ключа отсутствует в течение более 14 дней.
Дверная антенна электронного ключа и антенна электронного ключа прекращают передавать сигналы для формирования области действия.
Запрещена работа датчиков блокировки и разблокировки всех дверей, кроме двери водителя.
Когда выключатель зажигания устанавливается в состояние ON (ВКЛ) (IG), управление отменяется, и система возвращается в нормальный режим.
При выполнении одного из следующих условий система возвращается в состояние 1:
Двери блокируются или разблокируются с использованием дистанционного управления.
Двери блокируются или разблокируются касанием датчика блокировки/разблокировки на двери водителя.
Дверь запирается или отпирается механическим ключом.
Дверь открывается → закрывается.
Передатчик электронного ключа остается в наружной области действия.
Это состояние сохраняется дольше 10 мин
Антенна электронного ключа, обеспечивающая обнаружение передатчика электронного ключа в сборе, прекращает передавать сигналы для формирования области действия.
Указанный режим управления отменяется при выполнении любого из следующих условий:
Двери блокируются или разблокируются с использованием дистанционного управления.
Двери блокируются или разблокируются касанием датчика блокировки/разблокировки на передней или задней двери.
Дверь запирается или отпирается механическим ключом.
В дополнение к рассмотренным выше функциям функция автоматического выключения питания предотвращает разряд аккумуляторной батареи автомобиля, автоматически выключая питание по истечении приблизительно 60 мин после перемещения рычага переключения передач в положение P и включения (ACC) источника питания, либо после выключения двигателя, когда рычаг переключения передач находится в положении P, источник питания включен (IG), и автомобиль неподвижен.
Функция энергосбережения передатчика электронного ключа
Эта функция отключает прием сигналов режима ожидания передатчика электронного ключа, снижая потребление тока от его батареи.
Передатчик электронного ключа можно перевести в режим энергосбережения и вывести из него. Когда передатчик электронного ключа работает в режиме энергосбережения, система посадки и запуска не сможет обнаружить передатчик, поскольку он не отвечает на сигналы автомобиля. Система посадки и запуска не будет работать, если передатчик электронного ключа в сборе находится в режиме экономии энергии батареи.
Для выбора режима энергосбережения передатчика электронного ключа дважды нажмите на переключатель разблокировки (контрольная лампа передатчика электронного ключа мигает 4 раза), удерживая нажатым выключатель блокировки.
Режим энергосбережения можно отменить, нажав на любой переключатель передатчика электронного ключа.
Функция переключения режима разблокировки функции посадки (для моделей с функцией посадки)
Используя функцию переключения режима разблокировки системы посадки, можно выбирать следующие режимы разблокировки системы посадки.
Режим разблокировки всех дверей: когда регистрируется касание датчика в наружной ручке двери в сборе, операция разблокировки системой посадки выполняется одновременно для всех дверей.
Режим разблокировки двери водителя: Когда регистрируется касание датчика в наружной ручке двери водителя в сборе, операция разблокировки системой посадки выполняется только для двери водителя. При касании ручки любой другой двери операция разблокировки системой посадки выполняется одновременно для всех дверей.
При настройке вручную:
Выключите зажигание.
Убедитесь, что светодиод на передатчике электронного ключа в сборе не горит, а затем нажмите и удерживайте не менее 5 с кнопки блокировки и разблокировки передатчика электронного ключа в сборе, пока передатчик находится в области действия.
Проверьте текущую настройку.
Tip:Режим разблокировки всех дверей сменяется режимом разблокировки двери водителя, а затем снова устанавливается режим разблокировки всех дверей.
Способ обратной сигнализации (с использованием зуммера системы дистанционной блокировки и зуммера в щитке приборов) для каждого из режимов указан в таблице ниже.
Текущий выбранный режим
Обратная сигнализация (зуммер системы дистанционной блокировки)
Обратная сигнализация (зуммер в щитке приборов)
Режим разблокировки всех дверей
Зуммер подает 2 звуковых сигнала (короткие звуковые сигналы)
Однократно звучит сигнал зуммера
Режим разблокировки двери водителя
Зуммер подает 3 звуковых сигнала (короткие звуковые сигналы)
Однократно звучит сигнал зуммера
Отпустите кнопки блокировки и разблокировки передатчика электронного ключа в сборе.
Убедитесь, что светодиод на передатчике электронного ключа в сборе не горит, а затем нажмите и удерживайте не менее 5 с кнопки блокировки и разблокировки передатчика электронного ключа в сборе, чтобы изменить режим.
Tip:Повторите действия необходимое количество раз, чтобы выбрать требуемый режим.
Разблокируйте двери с помощью дистанционного управления, а затем откройте любую дверь.
Отмена действия ключа
После выполнения процедуры отмены действия ключа отключаются следующие функции системы.
Блокировка системой посадки
Разблокировка системой посадки
Выключатель механизма открывания двери багажного отделения
Предотвращение запирания ключа
Предупреждение
Перечисленные выше функции системы могут быть отключены с использованием процедуры отмены действия ключа, когда зажигание выключено, а дверь водителя закрыта и разблокирована.
Порядок отмены действия ключа
Выполните следующие действия:
Однократно нажмите кнопку разблокировки на передатчике электронного ключа в сборе.
В течение 5 с после выполнения описанного выше шага откройте дверь водителя (состояние двери водителя: закрыта → открыта).
В течение 5 с после выполнения описанного выше шага дважды нажмите выключатель разблокировки на передатчике электронного ключа в сборе.
Дважды закройте и откройте дверь водителя* (дверь водителя: открыта → закрыта → открыта → закрыта → открыта).
Нажмите выключатель разблокировки на передатчике электронного ключа дважды. *
Один раз закройте и откройте дверь водителя * (дверь водителя: открыта → закрыта → открыта).
В течение 5 секунд после этого шага закройте дверь водителя.
После завершения процедуры отмены действия ключа дважды прозвучит зуммер. При повторении этой процедуры для возобновления действия системы зуммер прозвучит один раз.
Tip:*: Выполните все 3 операции в течение 30 секунд после предыдущей операции.
Функция регистрации кода ключа
В приведенной ниже таблице рассмотрены 3 режима функции регистрации идентификационного кода, позволяющие зарегистрировать до 7 различных кодов передатчика. Более подробную информацию см. в руководстве по ремонту.
Режим
Функция
Перезапись
Удаление всех ранее зарегистрированных кодов и регистрация только вновь полученных кодов. Этот режим используется всякий раз, когда заменяется ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
Добавление
Добавление вновь полученного кода при сохранении ранее зарегистрированных кодов. Этот режим используется при добавлении нового передатчика.
Подтверждение
Позволяет узнать, сколько кодов зарегистрировано в настоящее время. При добавлении нового кода этот режим дает возможность проверить, сколько кодов уже зарегистрировано.
ФУНКЦИИ
Функция посадки (для моделей с функцией посадки)
Функция посадки выполняет следующие функции:
Функция
Описание
Дистанционное управление блокировкой дверей
С помощью этой функции можно легко блокировать и разблокировать все двери на расстоянии. Действие этой функции аналогично действию такой же функции в системе дистанционной блокировки дверей.
Освещение при посадке
Когда передатчик электронного ключа в сборе попадает в наружную область действия дверных антенн электронного ключа, включается освещение салона.
Разблокировка посредством системы посадки
Когда передатчик электронного ключа в сборе находится в наружной области действия какой-либо дверной антенны электронного ключа, касание внутренней поверхности наружной ручки двери вызывает разблокировку двери.
Переключение режима разблокировки при посадке
Эта функция позволяет переключать 2 режима работы функции разблокировки системой посадки.
Разблокировка двери водителя
Режим разблокировки всех дверей
Блокировка системой посадки
Когда передатчик электронного ключа в сборе находится в наружной области действия какой-либо антенны электронного ключа, и зажигание выключено, все двери могут быть заблокированы простым касанием датчика блокировки или выключателя замка двери багажного отделения.
Разблокировка двери багажного отделения системы посадки
Дверь багажного отделения разблокируется с помощью выключателя механизма разблокировки двери багажного отделения.
Предотвращение запирания ключа
Функция предотвращения запирания ключа не позволяет запереть двери автомобиля с передатчиком электронного ключа внутри. Эта функция действует в 2 различных случаях: при использовании кнопки двери (блокировка без ключа) и при использовании датчика блокировки в наружной ручке двери.
Предупреждение
В любой из рассмотренных ниже ситуаций система посадки и запуска заставляет ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) включить многофункциональный зуммер в щитке приборов и зуммер системы дистанционной блокировки дверей, а также отобразить предупреждение на мультиинформационном дисплее щитка приборов для уведомления водителя.
Предупреждение при выходе звучит, если рычаг переключения передач не находится в положении Р.
Предупреждение при выходе выдается, если рычаг переключения передач находится в положении P, и источник питания не выключен.
Предупреждение выдается, если пассажир покидает автомобиль с передатчиком электронного ключа в несоответствующих условиях.
Предупреждение выдается, если выключатель зажигания приводится в действие, когда передатчик электронного ключа находится вне области действия.
Предупреждение выдается, если кнопка блокировки приводится в действие, когда передатчик электронного ключа находится внутри автомобиля.
Предупреждение выдается, если аккумуляторная батарея ключа разряжена.
Экономия энергии батарей
Чтобы предотвратить разрядку батареи передатчика электронного ключа и аккумуляторной батареи автомобиля, когда автомобиль не эксплуатируется в течение длительного времени или передатчик электронного ключа обнаруживается в наружной области действия дверного генератора в течение более 10 минут, приводится в действие функция энергосбережения батарей.
Отмена действия ключа
При выполнении указанной процедуры можно отменить перечисленные ниже функции ключа.
Блокировку/разблокировку системой посадки
Открывание двери багажного отделения
Предотвращение запирания ключа
Предупреждение
Регистрация кода ключа
Можно зарегистрировать до 7 передатчиков электронного ключа.
Функция дистанционной блокировки дверей
Система дистанционной блокировки дверей имеет следующие функции:
Назначение
Описание
Блокировка всех дверей
Нажатие кнопки блокировки передатчика электронного ключа блокирует все двери.
Разблокировка всех дверей (2-ступенчатая разблокировка)
Двукратное нажатие кнопки разблокировки передатчика электронного ключа в течение 5 с вызывает разблокировку всех дверей после разблокировки двери водителя.
Разблокировка всех дверей (1-ступенчатая разблокировка)
Однократное нажатие кнопки разблокировки передатчика электронного ключа разблокирует все двери.
Автоматизированная дверь багажного отделения открыта или закрыта*1
Удерживание кнопки автоматизированной двери багажного отделения нажатой в течение примерно 1 с приводит к ее открыванию и закрыванию.
Обратная связь
Когда двери блокируются или разблокируются с использованием передатчика электронного ключа, зуммер системы дистанционной блокировки дверей подает звуковой сигнал*2, а лампы аварийной сигнализации мигают один раз (при блокировке) или дважды (при разблокировке). Кроме того, функция обратной связи приводится в действие при блокировке дверей посредством функции автоматической повторной блокировки.
Сигнализация*3
При нажатии выключателя тревоги (panic) передатчика электронного ключа примерно в течение более 1 с приводятся в действие следующие средства сигнализации:
Включается звуковой сигнал автомобиля.
Мигают аварийные лампы, фары и задние фонари.
Включаются лампы освещения салона (если выключатель освещения салона находится в положении DOOR).
Автоматическая повторная блокировка
Если ни одна из дверей не открывается в течение 30 с после разблокировки посредством системы дистанционной блокировки дверей, все двери автоматически блокируются вновь.
Повтор
Если дверь не блокируется в ответ на выполнение операции блокировки с помощью передатчика электронного ключа, спустя 1 с главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) снова выдает сигнал блокировки.
Защита
Сигнал запроса блокировки/разблокировки двери передается в виде непрерывно изменяющегося кода.
Предупреждение о неплотно закрытой двери*4
Если какая-либо дверь открыта или закрыта неплотно, нажатие кнопки блокировки передатчика электронного ключа вызовет предупредительное включение зуммера системы дистанционной блокировки дверей примерно на 5 с.
*1: для моделей с системой автоматизированного привода двери багажного отделения
*2: для моделей с функцией сигнализации с помощью зуммера системы дистанционной блокировки дверей
*3: для моделей с функцией управления сигнализацией
*4: кроме моделей для Китая
ДИАГНОСТИКА
Функция запуска
Когда источник питания работает в режиме ON (ВКЛ) (IG) ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) способен обнаруживать неисправности в системе посадки и запуска.
Когда ЭБУ обнаруживает неисправность, на мультиинформационном дисплее отображается сообщение для предупреждения водителя. Одновременно ЭБУ сохраняет в своей памяти 5-значный диагностический код неисправности (DTC).
Контрольная лампа продолжает выдавать предупреждение в течение 15 с даже после выключения зажигания.
5-значные коды DTC можно считать, подключив прибор Global TechStream (GTS) к DLC3.
При наличии неисправности система посадки и запуска не может работать нормально.
