УПЛОТНИТЕЛЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

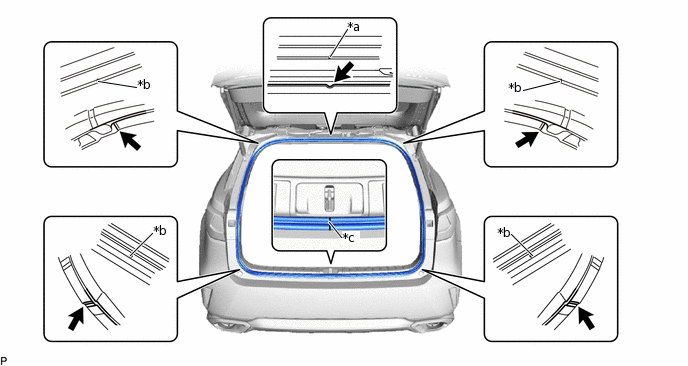

1. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без заднего сиденья № 2)

   1. Очистите поверхность кузова автомобиля.

   2. Совместите соединение нового уплотнителя двери багажного отделения с защелка замка двери багажного отделения и временно закрепите уплотнитель двери багажного отделения.



      *a	Метка совмещения (белая)	*b	Метка совмещения (розовая)
      *c	Соединение	-	-
      	Положение фланца	-	-

   3. Совместите метки совмещения на уплотнителе двери багажного отделения с фланцами на кузове автомобиля, указанными стрелками на рисунке, и установите уплотнитель двери багажного отделения.

      Note:

      После установки убедитесь, что углы совмещены правильно.

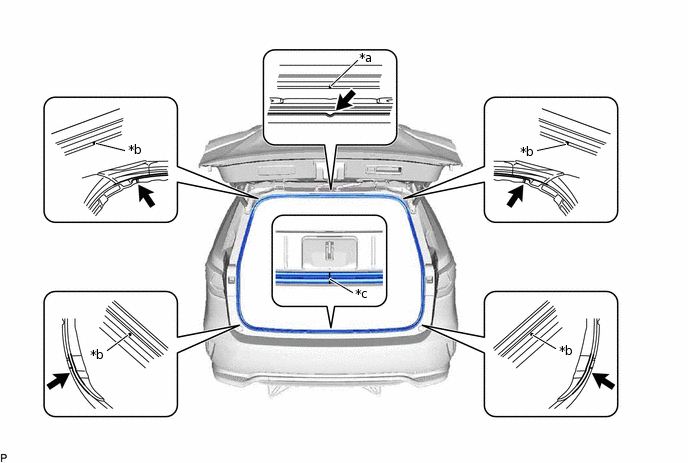

2. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с задним сиденьем № 2)

   1. Очистите поверхность кузова автомобиля.

   2. Совместите соединение нового уплотнителя двери багажного отделения с защелка замка двери багажного отделения и временно закрепите уплотнитель двери багажного отделения.



      *a	Метка совмещения (зеленая)	*b	Метка совмещения (розовая)
      *c	Соединение	-	-
      	Положение фланца	-	-

   3. Совместите метки совмещения на уплотнителе двери багажного отделения с фланцами на кузове автомобиля, указанными стрелками на рисунке, и установите уплотнитель двери багажного отделения.

      Note:

      После установки убедитесь, что углы совмещены правильно.
