СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN ОБЩЕЕ ДЛЯ

  1. ОПИСАНИЕ

    1. Локальная сеть передачи данных (LIN), обеспечивающая экономичную мультиплексную связь, используется в качестве мультиплексной системы передачи данных* для упрощения проводки автомобиля и передачи данных с высокой скоростью.

      Table 1. Технические характеристики LIN

      Протокол

      Характеристики

      Скорость передачи данных

      9,6 кбит/с

      Кабель связи

      Одиночный кабель AV

      Тип привода

      Однопроводная линия передачи напряжения

      Длина слова данных

      2, 4, 8 байт (переменная)
      Tip:

      *: Разные ЭБУ подключены к одной шине мультиплексной системы передачи данных, так что они могут обмениваться данными друг с другом. Поэтому не требуется дополнительная проводка для подключения новых систем и добавления функций.

    2. Кабель связи

      1. В сети LIN используются одиночные автомобильные виниловые кабели (AV).

        Кабель связи

        Описание

        Одиночный кабель AV

        		 Y120997

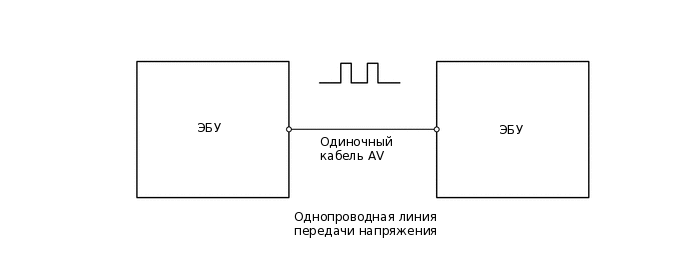

        Легкий одиночный кабель передачи данных, состоящий из одной жилы, окруженной изоляцией. В процессе передачи данных на эту жилу подается напряжение, а вся система называется "однопроводной линией передачи напряжения".
        Y211515E02

    3. Протокол передачи данных LIN (правила передачи данных)

      1. Система передачи данных LIN позволяет передавать данные, разделяя использование одной шины разными устройствами по времени, так что всеми устройствами, образующими сеть, используется одна шина. В этих цель связь осуществляется по протоколу передачи данных (правилам передачи данных), используемому всеми ЭБУ. Этот протокол обеспечивает бесперебойную и надежную передачу данных.

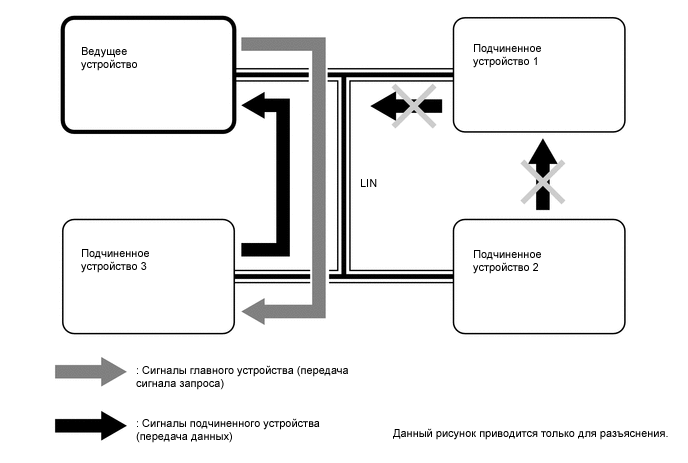

      2. Система передачи данных LIN представляет собой сеть из одного ведущего устройства (управляющая сторона) и нескольких ведомых устройств (управляемые) и реализована по принципу "ведущий/ведомый" (с одним ведущим устройством)*, согласно которому ведущее устройство управляет ведомыми.

        Tip:

        *: В системе "ведущий/ведомый" (с одним ведущим устройством) ведущее устройство определяет время, когда ведомые устройства передают информацию, чтобы предотвратить одновременную передачу информации по шине несколькими ведомыми устройствами, что обеспечивает бесперебойную и надежную передачу данных.

      3. Ведомое устройство не может передавать данные другим ведомым устройствам, не получив запрос на передачу от ведущего устройства.

        Y211517E02

    4. Система передачи данных LIN представляет собой мультиплексную сеть, используемую разными системами, которая предназначена главным образом для передачи данных между ЭБУ кузова.

    5. Сигналы, передаваемые и принимаемые через сеть LIN, передаются на шину CAN через ЭБУ, подключенные к шине CAN.

    6. Сеть передачи данных LIN

      1. Сеть передачи данных LIN охватывает интеллектуальную систему посадки и запуска, систему электрических стеклоподъемников, систему панорамного люка, систему кондиционирования и систему передних стеклоочистителей.

    7. Для диагностической передачи данных можно подключить портативный диагностический прибор. Подробную информацию см. в руководстве по ремонту.
