ДИНАМИК В ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЗАДНИЙ ДИНАМИК № 3 В СБОРЕ

    Note:

    Не прикасайтесь к диффузору динамика.

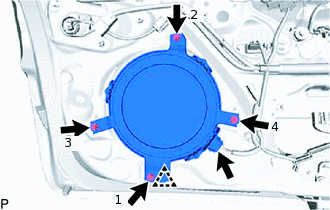

    1. E297715N02

      Временно закрепите динамик, закрепив фиксатор динамика на панели двери багажного отделения.

    2. Закрепите задний динамик 4 болтами.

      Tip:

      Затягивайте болты в порядке, указанном на рисунке.

      Note:

      При установке болтов обратите внимание на то, что болт 1 по длине отличается от остальных 3 болтов.

      БОЛТ 1

      7,5 Н*м

      76 кгс*см

      66 фунт-сила-дюймов

    3. Подсоедините разъем.

  2. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  3. УСТАНОВИТЕ КРЫШКУ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  4. УСТАНОВИТЕ КРЫШКУ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным приводом двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  5. УСТАНОВИТЕ ПРАВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  6. УСТАНОВИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  7. УСТАНОВИТЕ РУЧКУ-СКОБУ ДВЕРИ (для моделей с автоматизированным приводом двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  8. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ ОПОРУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным приводом двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  9. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  10. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  11. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке
